KitchenAid KVIB606DBS User Manual

25

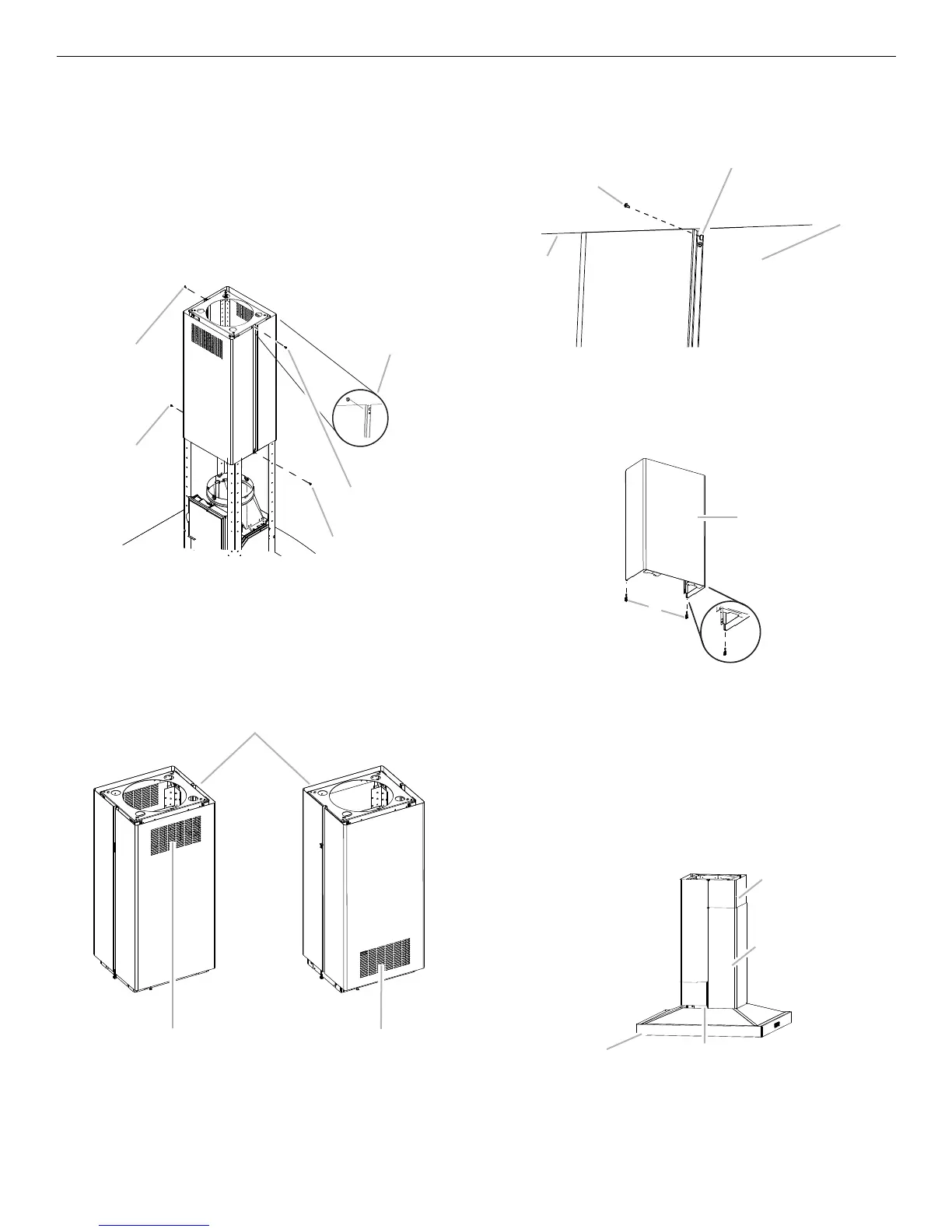

Installation des cache-conduits
REMARQUE : Enlever la pellicule des cache-conduits.
1. Assembler les parties supérieures des cache-conduits
ensemble et installer les cache-conduits autour du cadre de
support. Le trou le plus gros sur les rebords de la partie
supérieure du cache-conduit doit se trouver à l'extérieur du
trou le plus petit sur le rebord en contact de l'autre partie
supérieure du cache-conduit.
2. Fixer ensemble la partie supérieure des cache-conduits avec
2 vis de 3,5 x 6,5 mm sur le haut et 2 vis de 2,9 x 3 mm sur le
bas. Installer 1 vis de chaque côté du haut et du bas des
cache-conduits assemblés.
REMARQUE : Pour une installation sans décharge à l'extérieur
(recyclage), les fentes de la partie supérieure des cache-conduits
seront visibles une fois assemblés. Pour les installations avec
décharge à l'extérieur, les fentes de la partie supérieure des
cache-conduits seront dissimulées par la partie inférieure.
3. Faire glisser la partie supérieure des cache-conduits en haut
du cadre vers le plafond et les fixer au support horizontal
supérieur à l'aide de 2 vis de 3,5 x 6,5 mm.
4. Placer l'extrémité longue des chevilles en plastique (2) au bas
de la partie inférieure avant du cache-conduit.
5. Installer la partie inférieure du cache-conduit (avant) à
l'auvent de la hotte de cuisinière. Écarter la partie inférieure
du cache-conduit en l'ouvrant légèrement et la positionner
sur la partie supérieure du cache-conduit. Mettre en place la
partie inférieure du cache-conduit. Positionner de façon à ce
que les rebords de la partie inférieure du cache-conduit se
placent dans les rebords de la partie supérieure des cache-
conduits.
A. Vis de 3,5 x 6,5 mm (2)
B. Trous des assemblages (le trou le plus gros à
l'extérieur du trou le plus petit des deux côtés)
C. Vis de 2,9 x 3 mm (2)
A. Partie supérieure orientée vers le plafond
B. Fentes installées vers le haut pour
installations sans décharge à l'extérieur
C. Fentes installées vers le bas pour
installations avec décharge à l'extérieur
A
A
B
C
C
A
B
C
A. Vis de 3,5 x 6,5 mm
B. Fentes (2)
C. Partie supérieure des
cache-conduits
D. Plafond
A. Partie inférieure du cache-conduit (avant)
B. Chevilles en plastique (2) (extrémité longue
pour placement à l'avant)
A. Auvent de la hotte de
cuisinière
B. Chevilles en plastique
C. Partie inférieure des
cache-conduits
D. Partie supérieure des
cache-conduits
B
C
A
D
B
A
A
B
D
C
