30
Réalisation des connexions électriques du système du moteur du ventilateur en ligne
Connexion électrique à l'intérieur du système du
ventilateur en ligne
1. Déconnecter la source de courant électrique.
2. Connecter les fils du conduit de câblage aux fils de la fiche
électrique du moteur qui se trouve à l’intérieur du boîtier de
connexion du carter du ventilateur en ligne.
3. Connecter ensemble les conducteurs noirs (C) à l'aide de
connecteurs de fils (homologation UL).
4. Connecter ensemble les conducteurs blancs (D) à l'aide de
connecteurs de fils (homologation UL).
5. Connecter ensemble les conducteurs rouges (E) à l'aide de
connecteurs de fils (homologation UL).
6. Connecter ensemble les conducteurs bleus (F) à l'aide de
connecteurs de fils (homologation UL).
7. Connecter ensemble les conducteurs gris (G) à l'aide de
connecteurs de fils (homologation UL).
8. Connecter le conducteur vert (ou jaune/vert) de liaison à la
terre au conducteur vert/jaune (H) de liaison à la terre dans le
boîtier de connexion à l'aide de connecteurs de fils
(homologation UL).
9. Réinstaller le couvercle et les vis du boîtier de connexion du
ventilateur en ligne.
10. Réinstaller le couvercle avant du carter du ventilateur en ligne
et le fixer avec 10 vis de montage.
Connexion électrique à l’intérieur de la hotte entre le
système du ventilateur en ligne et la hotte
1. La hotte étant montée (voir la section “Instructions
d’installation de la hotte”), rechercher le connecteur du câble
à l’intérieur.
2. Connecter l’ensemble de connexion à 6 fils fourni avec le
système du moteur du ventilateur en ligne au connecteur du
câble homologue dans la hotte.
3. Localiser le boîtier de connexion à l’intérieur de la hotte et
installer un serre-câble de ¹⁄₂" (1,3 cm) homologué UL ou CSA
(voir la “Préparation complète” dans la section “Préparer
l’emplacement”).
4. Acheminer les extrémités des fils à partir de l’ensemble de
connexion à 6 fils à travers le serre-câble de ¹⁄₂"(1,3cm), en
laissant suffisamment de câble pour effectuer les connexions
de câblage. Serrer les vis du serre-câble.
5. Connecter les fils de l’ensemble de connexion à 6 fils aux fils
du conduit de câblage qui se trouve à l’intérieur du boîtier de
connexion de la hotte.

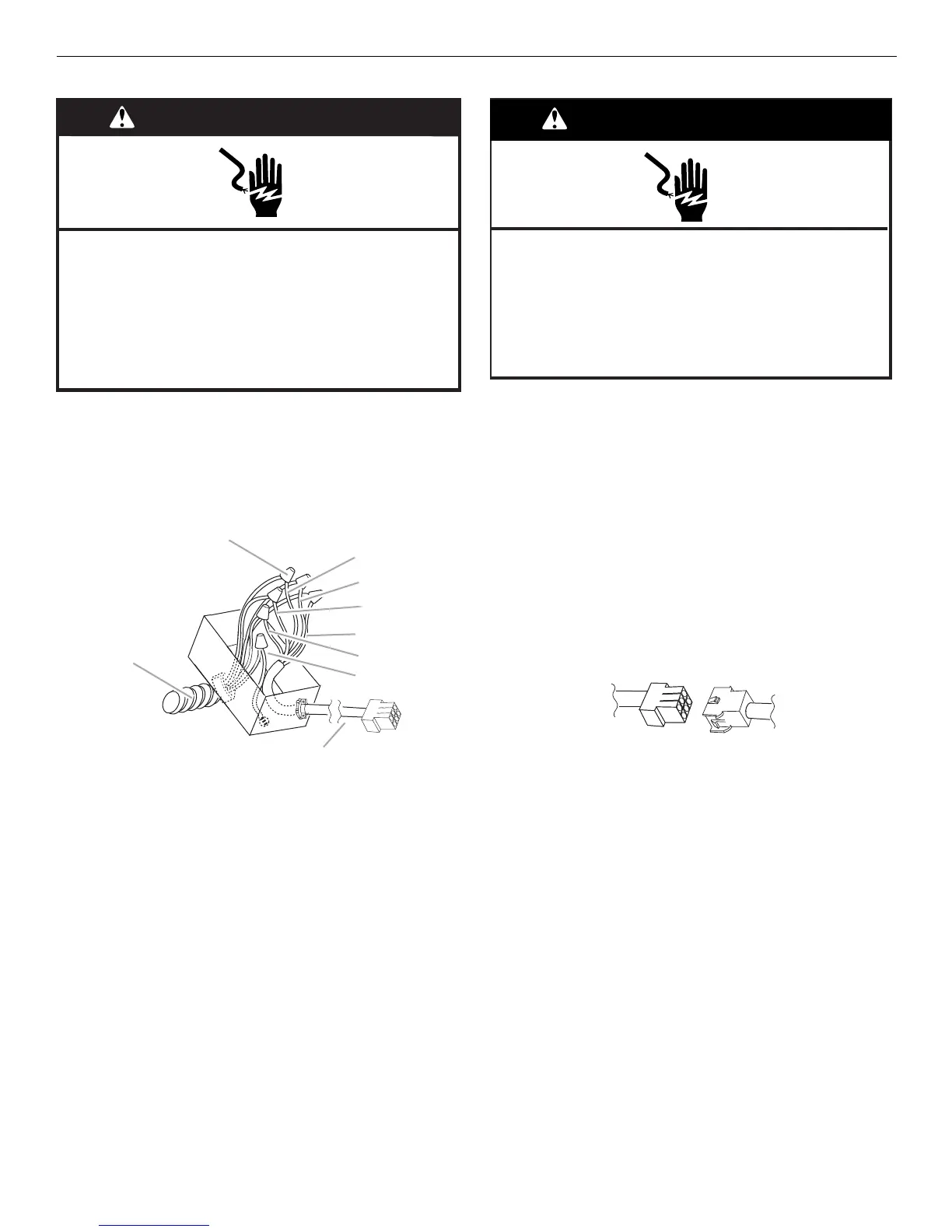

A. Conduit de câblage de
¹⁄₂
" (1,3 cm) homologué UL
ou CSA
B. Connecteurs de fils
(homologation UL)
C. Conducteurs noirs
D. Conducteurs blancs
E. Conducteurs rouges
F. Conducteurs bleus
G. Conducteurs gris
H. Conducteurs verts (ou
jaunes/verts) et verts/jaunes
I. Câble de la fiche électrique
du moteur
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
A
B
C
D
E
F
G
H
I
AVERTISSEMENT
Risque de choc électrique
Relier le ventilateur à la terre.
Brancher le fil relié à la terre au fil vert et jaune relié à
la terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un
décès ou un choc électrique.
