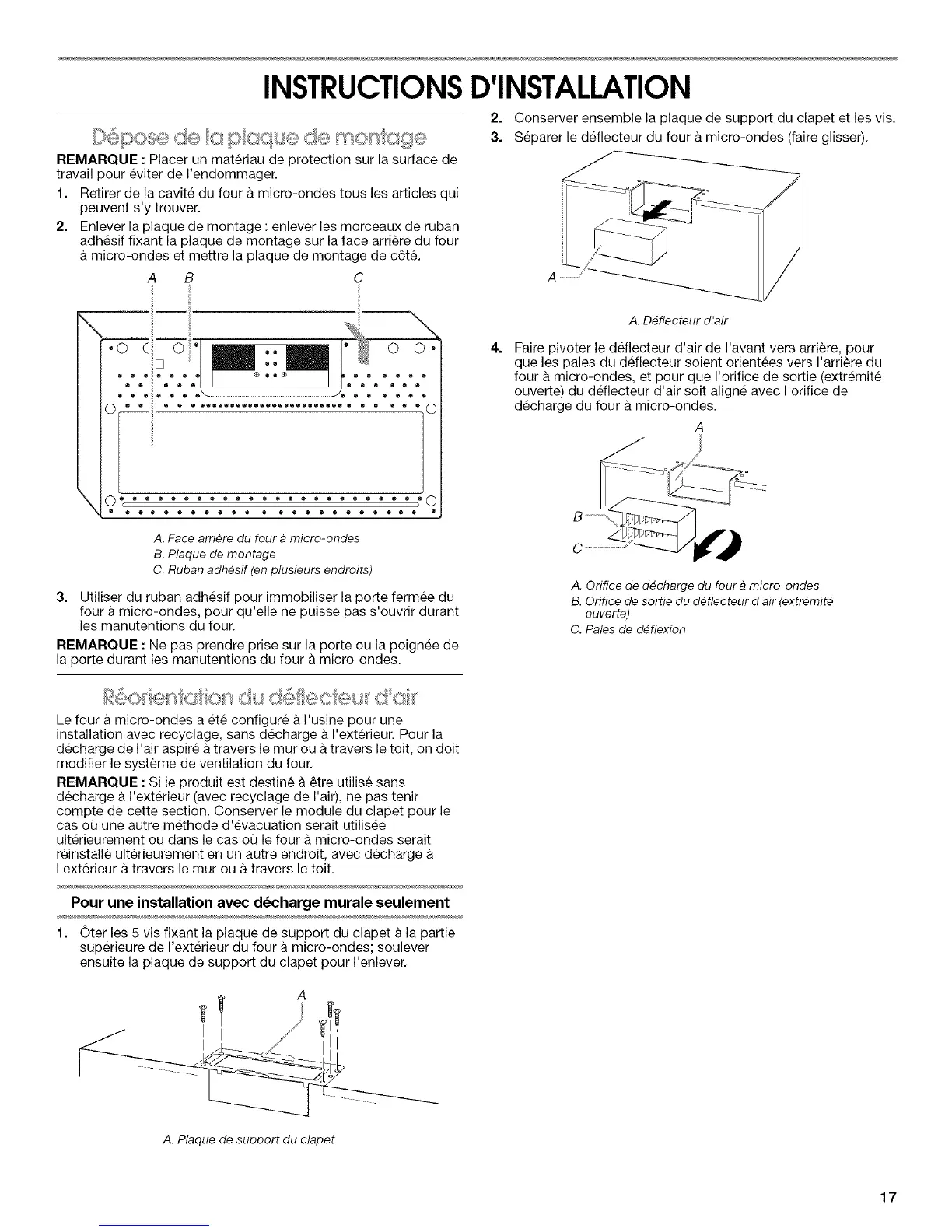

INSTRUCTIONSD'INSTALLATION
2.
REMARQUE : Placer un materiau de protection sur la surface de
travail pour eviter de I'endommager.
1. Retirer de la cavite du four a micro-ondes tousles articles qui
peuvent s'y trouver.
2. Enlever la plaque de montage : enlever les morceaux de ruban
adhesif fixant la plaque de montage sur la face arriere du four
micro-ondes et mettre la plaque de montage de c6t&
A B C
\
m
\
r t.. .
• • ® ®- /e • • ® e •
• e • eemeeeeeemeeeeeeeemeemee m m m • • ®
0"_ ...................... _'0
= ® ® ® • ® ® ® • ® ® ® ® ® • ® ® ® e ® ® ® ® •
Conserver ensemble la plaque de support du clapet et les vis.
Separer le deflecteur du four a micro-ondes (faire glisser).
A. Face arriere du four a micro-ondes
B. Plaque de montage
C. Ruban adh_sif (en plusieurs endroits)
3. Utiliser du ruban adhesif pour immobiliser la porte fermee du
four a micro-ondes, pour qu'elle ne puisse pas s'ouvrir durant
les manutentions du four.
REMARQUE : Ne pas prendre prise sur la porte ou la poignee de
la porte durant les manutentions du four a micro-ondes.
4.
A. D_flecteur d'air
Faire pivoter le deflecteur d'air de I'avant vers arriere, pour
que les pales du deflecteur soient orientees vers I'arriere du
four a micro-ondes, et pour que I'orifice de sortie (extremite
ouverte) du deflecteur d'air soit aligne avec I'orifice de
decharge du four a micro-ondes.
A
A. Orifice de d_charge du four a micro-ondes
B. Orifice de sortie du d_flecteur d'air (extr_mit_
ouverte)
C. Pales de d_flexion
Le four & micro-ondes a ete configure & I'usine pour une
installation avec recyclage, sans d_charge & I'exterieur. Pour la
decharge de I'air aspire & travers lemur ou &travers le toit, on dolt
modifier le systeme de ventilation du four.
REMARQUE : Si le produit est destine & _tre utilise sans
decharge a I'ext_rieur (avec recyclage de I'air), ne pas tenir
compte de cette section. Conserver le module du clapet pour le
cas ou une autre methode d'evacuation serait utilisee
ulterieurement ou dans le cas ou le four a micro-ondes serait
reinstalle ulterieurement en un autre endroit, avec decharge
I'exterieur a travers lemur ou a travers le toit.
Pour une installation avec d_charge murale seulement
1. 0ter les 5 vis fixant la plaque de support du clapet a la partie
superieure de I'exterieur du four a micro-ondes; soulever
ensuite la plaque de support du clapet pour I'enlever.
A
A. Plaque de support du clapet
17
