Kity 429 - Page 25

FR
25

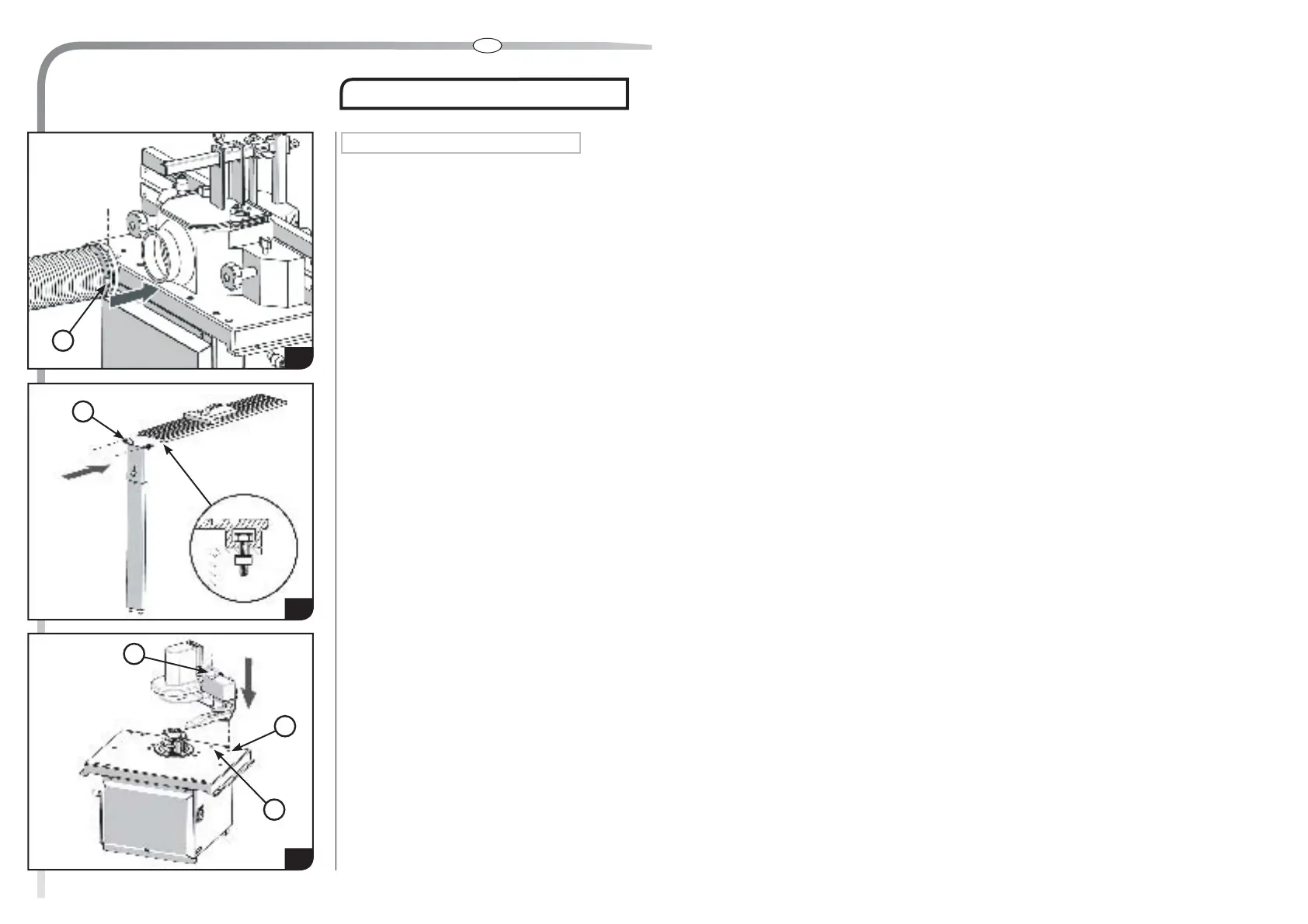

6. MISE EN SERVICE DE LA MACHINE
6. Montage du pied sur le rail de chariot (13)
7. Montage du guide de travail à l’arbre (14)
14
13
- Faire coulisser le pied sous le rail afin que les 2 têtes de vis
(G1) se logent dans le creux du profil de la base de la machine.
(voir détail)
- Visser solidement les 2 écrous.
- Placer le téton de positionnement du guide de travail à l’arbre
dans le trou de la table machine, prévu à cette effet (H1).
- Ajuster la vis de fixation du guide de travail à l’arbre dans le trou
fileté de la table machine (H2).
- Fixer l’ensemble en serrant la molette (C2) du guide de travail
à l’arbre.
g. Assemblage des éléments en option
H1
H2
G1
C2
5. Montage du kit d’aspiration (12)
12
- Enfiler l’extrémité du tube d’aspiration sur la sortie de l’ensemble
protecteur.
- Serrer le collier métallique (F) du tube à l’aide de la vis.
F
