20
onsschäden lebensgefährlich!
Wechselstrommotor 230 V/ 50 Hz
Netzspannung 230 Volt / 50 Hz.
Netzanschluss und Verlängerungsleitung müssen 3-adrig
sein = P + N + SL. - (1/N/PE).
Verlängerungsleitungen müssen einen Mindestquer-
schnitt von 1,5 mm² aufweisen.
Der Netzanschluss wird mit maximal 16 A abgesichert.
Wartung
REINIGUNG
Achtung! Netzstecker ziehen.
• Die Maschine nach jedem Arbeitsende säubern.
• Staub und Verschmutzung sind regelmäßig von der
Maschine zu entfernen.
• Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei.
• Reinigen Sie das Gerät mit einem sauberen Tuch,
oder blasen Sie es mit Druckluft bei niedrigem Druck
aus.
• Alle beweglichen Teile sind in periodischen Zeitab-
ständen nachzuschmieren.
• Verwenden Sie keine Reinigungs- oder Lösungsmit-
tel; diese könnten die Kunststoffteile des Gerätes
angreifen. Achten Sie darauf, dass kein Wasser in
das Geräteinnere gelangen kann.
KOHLEBÜRSTEN
Bei übermäßiger Funkenbildung lassen Sie die Kohle-
bürsten durch eine Elektrofachkraft überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer Elekt-
rofachkraft ausgewechselt werden.
ÖLSTAND KONTROLLIEREN
Der Ölstand ist vor jedem Gebrauch des Gerätes zu kon-
trollieren.
Gerät mit der Werkzeugaufnahme nach unten auf den
Boden stellen. Das Öl muss sich mindestens 4 mm über
der unteren Kante des Schauglases befinden. Bei Bedarf
Öl nachfüllen.

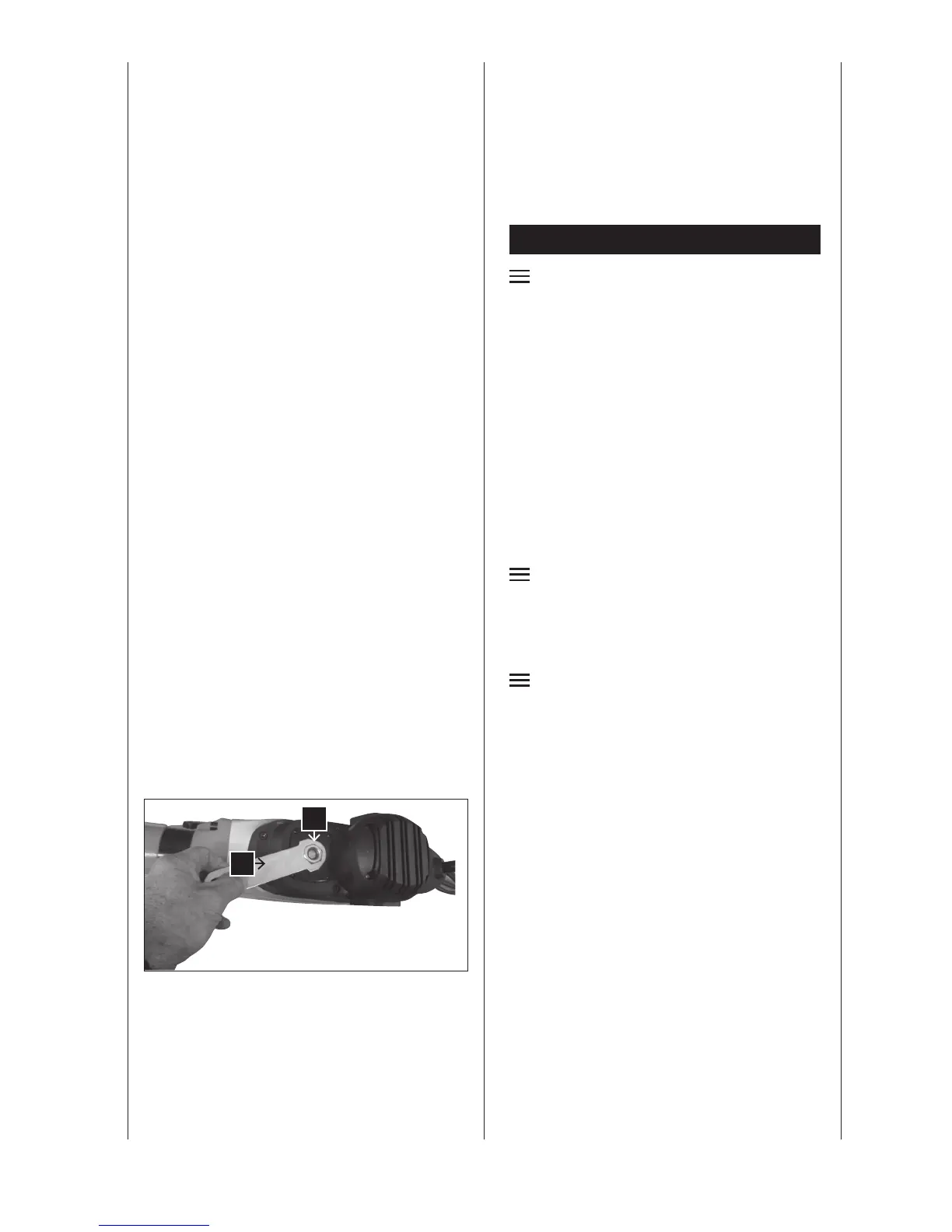

Ölwechsel: Abb.5
Das Öl sollte etwa nach 40-50 Betriebsstunden gewech-
selt werden.
Empfohlenes Öl: 25ml SAE 15W/40 oder gleichwerti-
ges.
Achtung! Gerät ausschalten. Netzstecker ziehen!
1 Schrauben Sie mit dem Sechskantschlüssel (B) das
Schauglas ( 7 ) heraus und lassen Sie das Öl ab.
2 Damit das Öl nicht unkontrolliert heraus läuft, stel-
len Sie einen Behälter unter die Ablassschraube und
fangen das Öl damit auf.
Achtung: Das Altöl ist bei der entsprechenden Annahmestelle
für Altöl zu entsorgen!
3 Füllen Sie das neue Öl (ca. 25ml) in die Öleinfüllöff-
nung ein, bis der Ölstand das Soll erreicht hat.
4 Schrauben Sie das Schauglas wieder fest.
5 Ölstand nach kurzer Laufzeit noch einmal kontrol-
lieren
Fig. 5
B
7
