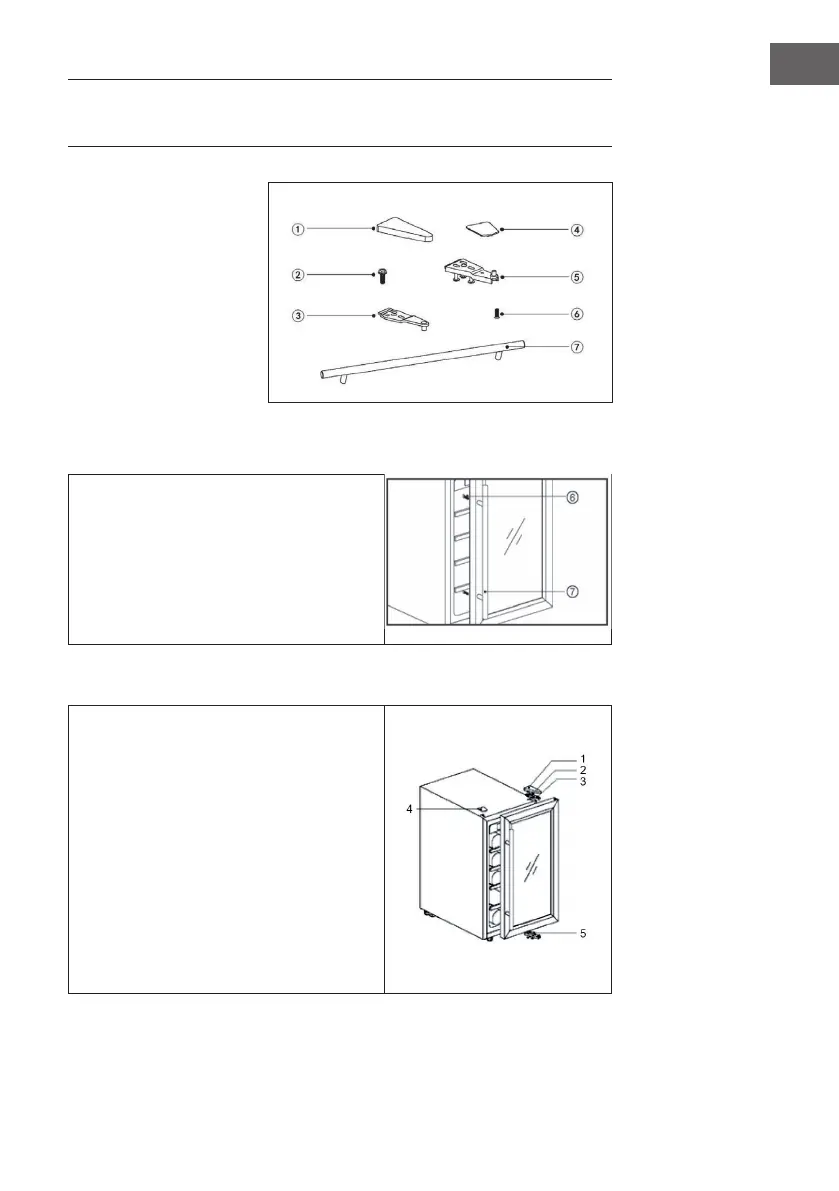

MONTAGGIO DELLA MANIGLIA E INVERSIONE
DELLO SPORTELLO
Componenti per invertire lo
sportello
1 Coperchio
2 Vite
3 Cardine sportello
4 Tappo
5 Cardine sportello inferiore
6 Vite maniglia
7 Maniglia
Montaggio della maniglia
Il dispositivo è dotato di una maniglia separata.
Come installare la maniglia:
1 1 Allineare la maniglia ai fori nello
sportello.
2 2 Spostare un po´ la guarnizione dello
sportello ed avvitare saldamente la
maniglia.
Invertire lo sportello
Alla consegna il lato di apertura dello sportello
è da sinistra verso destra. Per invertire il lato
di apertura dello sportello seguire la seguente
procedura:
1 Chiudere lo sportello.
2 Rimuovere il coperchio superiore (1). Svitare
la vite (2). Rimuovere il cardine (3). Rimuovere
il tappo (4).
3 Sollevare lo sportello no a rimuoverlo dal
cardine inferiore.
4 Svitare il cardine inferiore (5).
