40
FR

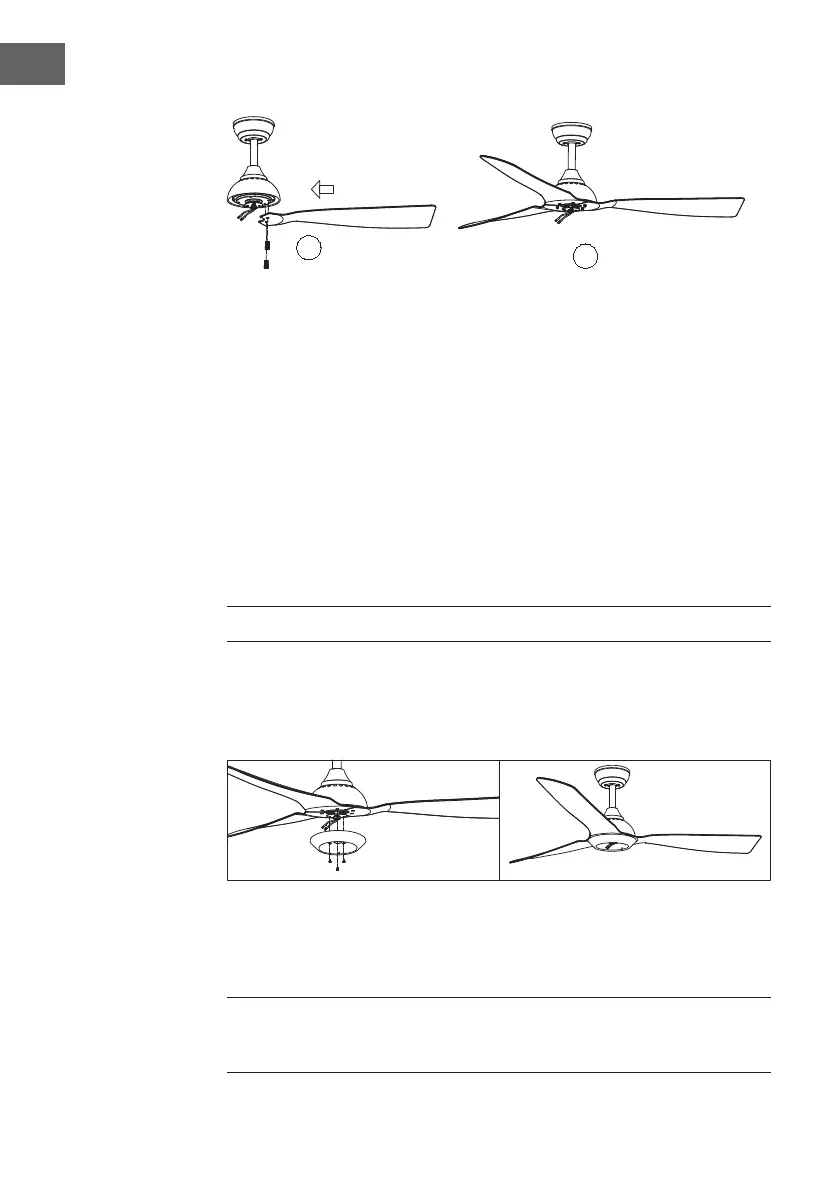

Montage des pales
2
1
Gain de temps : des rondelles de vis à oreilles peuvent être placées sur chaque vis
de lame avant d'installer les lames.
Les vis et rondelles pour la xation des pales du rotor se trouvent dans l'un des
emballages de matériel. Maintenez la pale contre le trou et alignez les trous.
Insérez d'abord les vis de montage de la lame (ainsi que les rondelles) avec vos
doigts, puis serrez fermement les vis à l'aide d'un tournevis. Répétez ensuite
l'opération pour les autres pales.
Retirez les vis du bras papillon et les rondelles de blocage du bas du moteur. Si
des xations de moteur en plastique sont installés avec les vis papillon, jetez les
xations du moteur en plastique (conservez les vis papillon et les rondelles de
blocage pour xer les bras de lame). Alignez les trous du bras de pale avec les
trous de vis du moteur et xez le bras de pale avec les rondelles de blocage et les
vis papillon. Avant de xer dénitivement les vis, répétez le processus avec les bras
de lame restants. Serrez fermement toutes les vis.
Remarque : Serrez les vis du bras papillon deux fois.
Assemblage du corps de la lampe
ok
Boîtier de lampe
Vis pour le boîtier
de la lampe
Desserrez une vis pré-assemblée. Fixez le boîtier de la lampe au bas du ventilateur
en insérant les deux autres vis de réglage dans les fentes. Faites pivoter en
position, puis xez les vis de réglage précédentes en alignant le trou de vis avec le
trou situé au bas du ventilateur. Serrez les deux vis de réglage restantes pour xer
le boîtier de la lampe.
Remarque : lors du montage ou du démontage du boîtier de la lampe, assurez-
vous que les panneaux isolants ne sont pas endommagés. Tourner les vis de
réglage trop fort ou trop rapidement peut endommager les coussinets isolants.
