54
IT
Vite per l'alloggiamento
della lampada

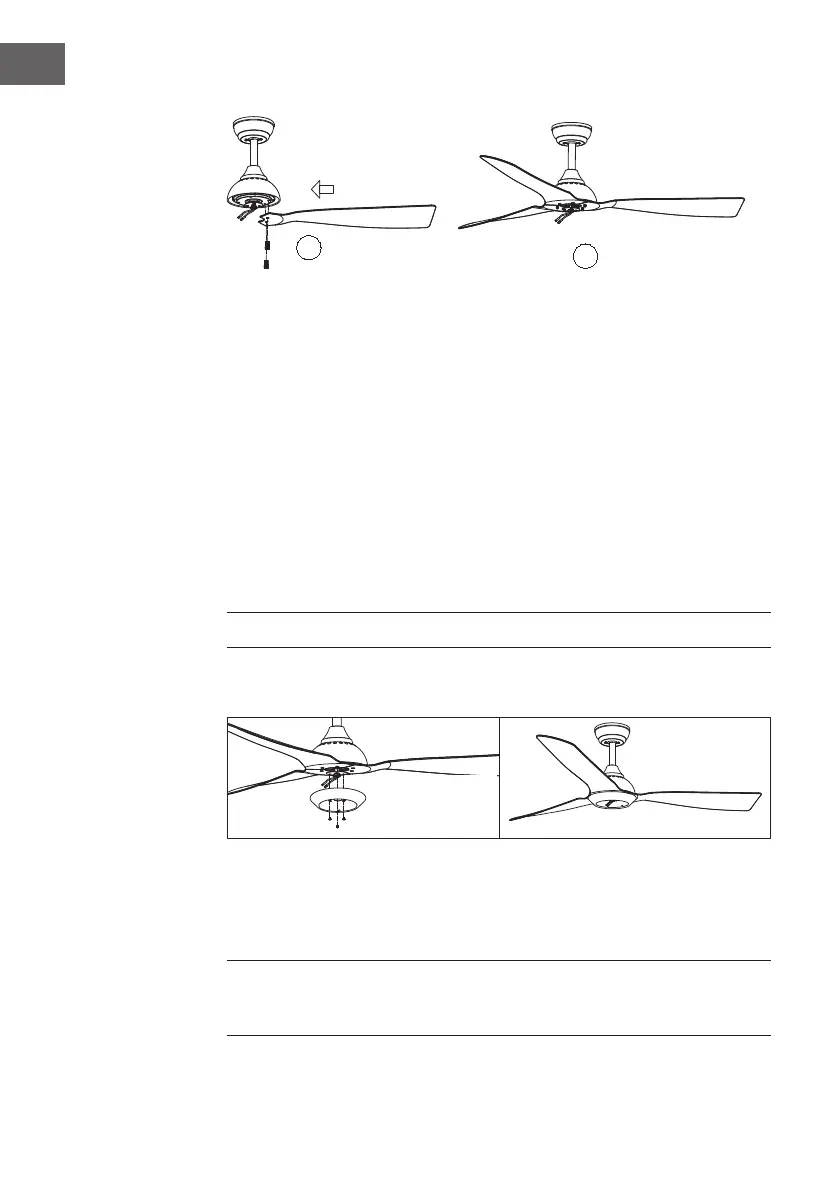

Montaggio delle pale
1
Per risparmiare tempo: le rondelle per le viti delle pale possono essere posizionate
su ogni vite prima di montare le pale.
Le viti e le rondelle per il ssaggio delle pale del rotore si trovano in uno dei
pacchetti del materiale di montaggio. Tenere la pala sul foro e mettere in
corrispondenza i fori. Inserire le viti per il ssaggio delle pale (insieme alle
rondelle) con le dita e stringerle poi saldamente con un cacciavite. Ripetere il
procedimento per le altre pale.
Rimuovere le viti dei bracci delle pale e le rondelle di ssaggio dal lato inferiore
del motore. Se i blocchi del motore di plastica sono installati insieme alle viti dei
bracci delle pale, smaltire i blocchi del motore di plastica (conservare le viti delle
pale e le rondelle di ssaggio per ssare i bracci delle pale). Posizionare i fori
del braccio della pala in corrispondenza dei fori delle viti del motore e ssare il
braccio della pala con le rondelle di ssaggio e le viti delle pale. Prima di stringere
denitivamente le viti, ripetere il procedimento con i bracci delle pale restanti.
Stringere saldamente tutte le viti.
Nota: stringere due volte le viti dei bracci delle pale.
Montaggio del portalampada
ok
Alloggiamento della
lampada
Togliere una vite preinstallata. Posizionare il portalampada sul lato inferiore del
ventilatore, inserendo gli altri due perni lettati nella fessura. Girare in posizione
e ssare i perni lettati precedenti, mettendo il foro della vite in corrispondenza
del foro sul lato inferiore del ventilatore. Stringere saldamente i due perni lettati
restanti per ssare il portalampada.
Nota: quando si monta o smonta il portalampada, assicurarsi di non danneggiare
i pannelli isolanti. Una rotazione troppo intensa o troppo rapida dei perni lettati
può danneggiare i pannelli isolanti.
