104
IT

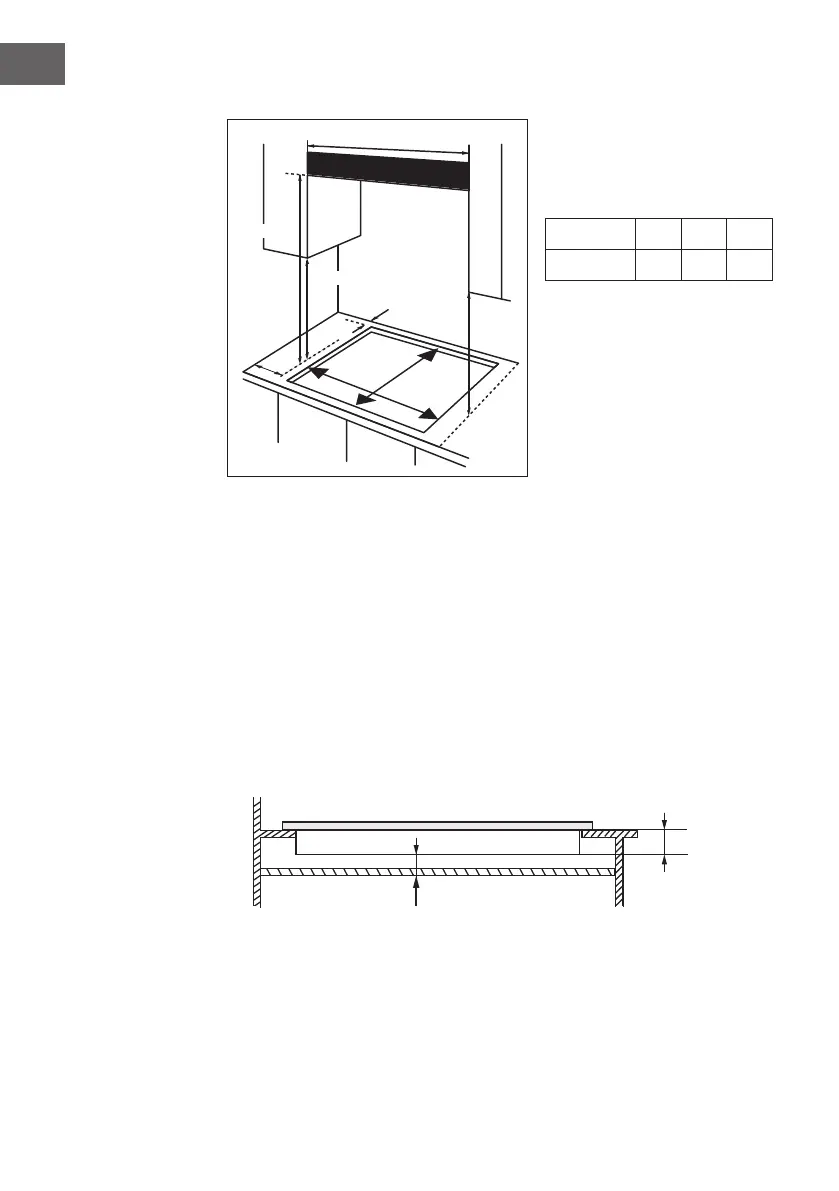

Posizionamento
Zmm cooker hood
700mm
400mm
400mm
60mm
200mm
Min.
X
Y
DISTANZE NECESSARIE PER
L'INSTALLAZIONE DI UN PIANO
COTTURA CON UNA CAPPA
ASPIRANTE
Modello X Y Z
10036453 560 490 600
• I bordi del piano cottura devono avere 60 mm di distanza da pareti laterali e
posteriori.
• Tenere almeno 700 mm di distanza tra il punto più alto del piano cottura (inclusi
i bruciatori) e il lato inferiore di qualunque supercie orizzontale al di sopra del
piano cottura.
• Le superci del piano cottura devono trovarsi ad almeno 400 mm di distanza,
premesso che il lato inferiore della supercie orizzontale si trovi in linea con il
bordo esterno del piano cottura. Se il lato inferiore della supercie orizzontale si
trova a meno di 400 mm, deve esserci una distanza di almeno 50 mm dai bordi
esterni del piano cottura.
• Non devono esserci materiali inammabili entro un raggio di almeno 50 mm
intorno al dispositivo e dalla supercie del piano cottura.
• Rispettare uno spazio compreso tra 25 e 74 mm tra la base del dispositivo e le
superci che si trovano al di sopra di esso.
25mm(MIN)
45mm
• Un forno deve essere dotato di ventilazione esterna se viene installato sotto a un
piano cottura.
• Controllare le dimensioni del forno nel manuale d’uso.
• L’area tagliata deve corrispondere alle indicazioni fornite nel manuale d’uso.
cappa aspirante
