DE

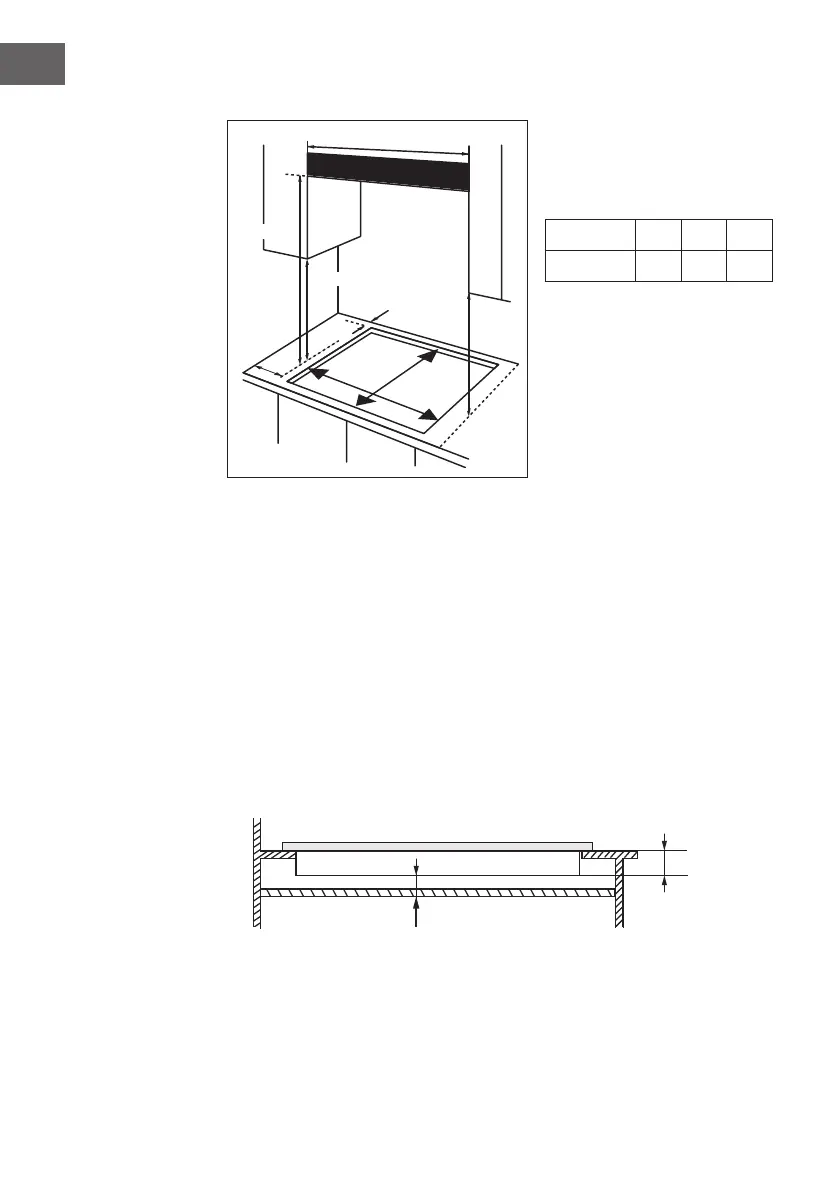

Aufstellung
Zmm cooker hood
700mm
400mm
400mm
60mm
200mm
Min.
X
Y
ERFORDERLICHE ABSTÄNDE
BEIM EINBAU DES
KOCHFELDES MIT EINER
DUNSTABZUGSHAUBE DARÜBER
Modell X Y Z
10036453 560 490 600
• Die Kanten des Kochfeldes müssen einen Mindestabstand von mm zu einer Seiten-
oder Rückwand haben.
• Mindestens 700 mm Abstand müssen sich zwischen dem höchsten Punkt der
Herdoberäche (inklusive der Brenner) und der Unterseite jeglicher horizontaler
Flächen direkt oberhalb des Gasherdes benden.
• Mindestens 400 mm Abstand müssen sich zwischen den Kochfeldoberächen
benden, vorausgesetzt, dass die Unterseite der horizontalen Oberäche in
einer Linie mit der äußeren Kochfeldkante ist. Falls die Unterseite der horizontalen
Oberäche niedriger als 400 mm ist, muss sie sich in einem Abstand von
mindestens 50 mm zu den äußeren Kochfeldkanten benden.
• Einem Radius von mindestens 50 mm um das Gerät herum und zur Herdoberäche
dürfen sich keine brennbaren Materialien benden.
• Ein Spalt von mindestens 25 mm und maximal 74 mm zwischen der Unterseite des
Geräts und der sich oberhalb davon bendlichen Oberäche muss eingehalten
werden.
25mm(MIN)
45mm
• Ein Ofen muss über eine Fremdbelüftung verfügen, wenn oberhalb davon ein
Kochfeld installiert werden soll.
• Überprüfen Sie die Maße des Ofens im Benutzerhandbuch.
• Der ausgeschnittene Bereich muss den in dieser Bedienungsanleitung gegebenen
Anweisungen entsprechen.
Dunstabzugshaube
