106
IT
Collegamento del gas
• Questo dispositivo deve essere installato e collegato nel rispetto delle norme
nazionali del paese di utilizzo.
• Il dispositivo è progettato per l’uso di gas liquido o naturale. La modica necessaria
per l’utilizzo di gas liquido e naturale deve essere realizzata da una persona
qualicata.

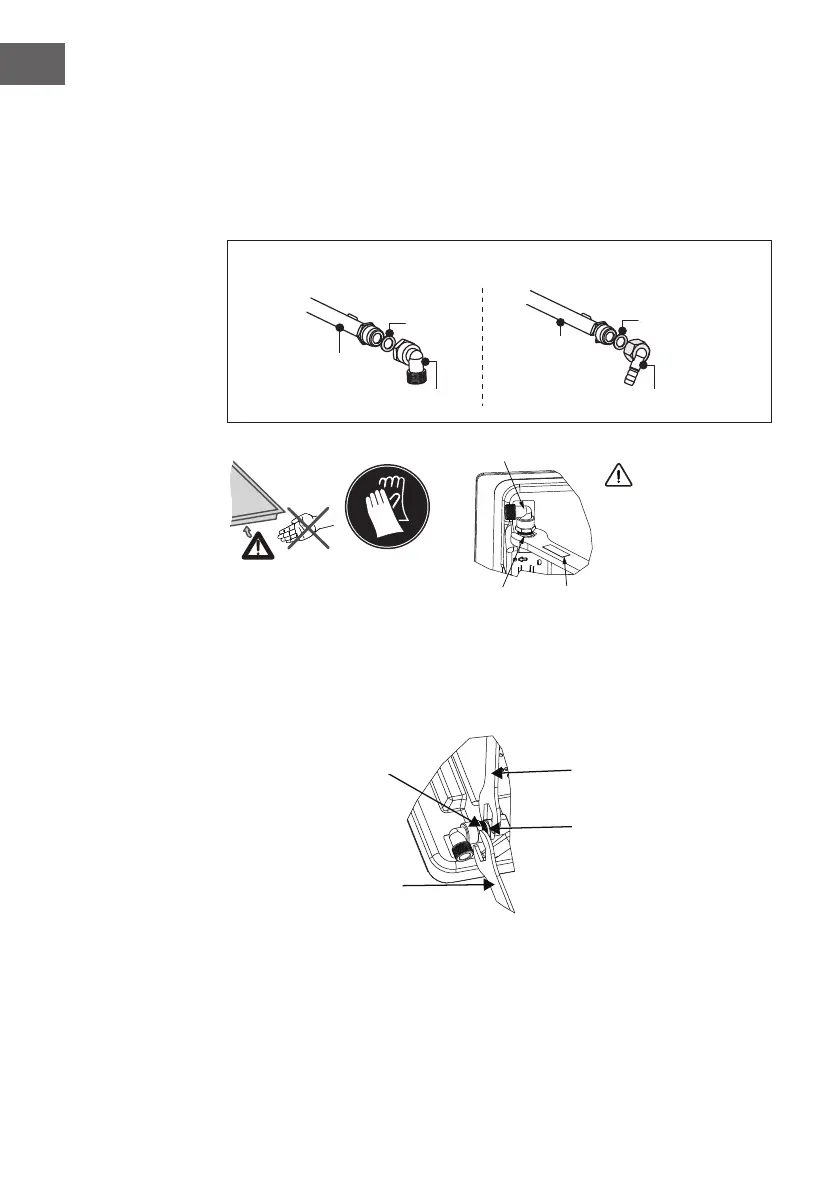

Gas supply replacement and installation guidelines:
seal
G1/2"Female coupler
The gas inlet
pipe assembly
The gas inlet
pipe assembly
Ø11.5 Female coupler
LPG > NG NG > LPG
seal
Installation of appliance
Note: Wear protective gloves
manifold
Black nut of
Ca utio n!
Elbow
Torque:
9±1N.m
9.0N.m
lf necessary to a djust or
install the elbow, it is
allowed only torque
wrench with 9±1N. m ,
and work on the Black nut
of manifold instead of on
the elbow.
(1) Regolazione della direzione del raccordo
Tighten with a torque
wrench of 9±1N.m
The black bolt of the
gas inlet pipe assembly
The hexagonal
head of the elbow
Hold still
Dopo aver allentato il gomito, regolare l'interfaccia del gomito nella direzione
desiderata e tenere la testa esagonale del gomito con una chiave. Serrare la vite
nera del gruppo tubo di ingresso del gas con una chiave dinamometrica di 9±1Nm.
Assicurarsi che la coppia di serraggio della chiave sia compresa nell'intervallo
richiesto per evitare che il gomito del tubo si rompa o venga danneggiato da una forza
eccessiva.
Guarnizioni
Installazione dell'apparecchio
Nota: durante l'installazione
del piano di cottura,
indossare guanti protettivi.
Raccordo
Dado nero
del collettore
Chiave
dinamo-
metrica
9±1Nm
Se necessario regolare
o installare il raccordo, è
disponibile solo la chiave
dinamometrica a 9±1Nm,
e lavorare sul dado nero
del collettore invece che sul
raccordo.
Attenzione!
La testa esagonale
del raccordo
Serrare con una
chiave dinamometrica
di 9±1 Nm.
Il bullone nero
dell’assemblaggio del
tubo di ingresso del gas
Resta fermo
Sostituzione dell’afusso di gas e norme di installazione
LPG > GN
Assemblaggio del tubo
di ingresso del gas
Gaseintritts-
rohrbaugruppe
Guarnizioni
G1/2" Accoppiatore di femmina
Ø11,5 mm Accoppiatore di femmina
GN > LPG
