16
DE
Gasanschluss
• Dieses Gerät muss entsprechend der im Verwendungsland geltenden Vorschriften
und Bestimmungen installiert und angeschlossen werden.
• Dieses Gerät ist für Flüssiggas oder Erdgas ausgelegt. Die Umrüstung zur Nutzung
von Flüssiggas und Erdgas muss von einer hierfür qualizierten Person durchgeführt
werden.

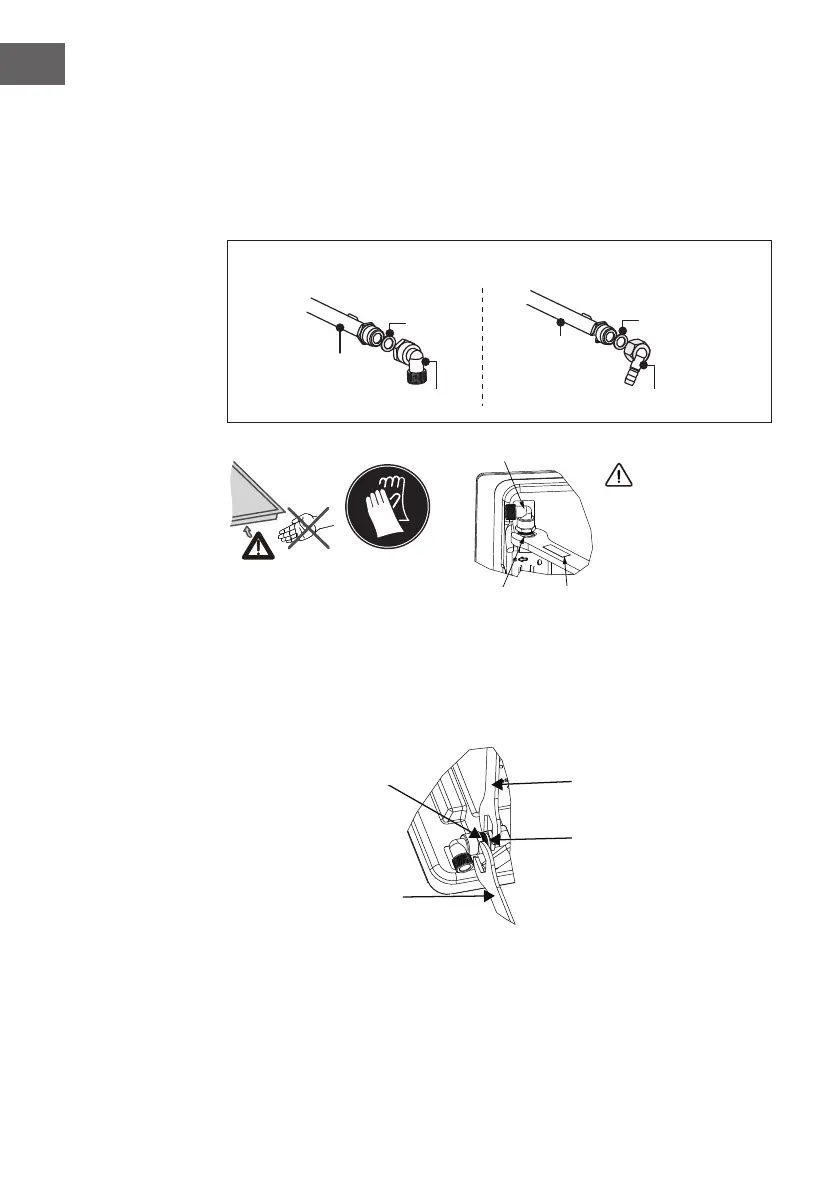

Gas supply replacement and installation guidelines:
seal
G1/2"Female coupler
The gas inlet
pipe assembly
The gas inlet
pipe assembly
Ø11.5 Female coupler
LPG > NG NG > LPG
seal
Installation of appliance
Note: Wear protective gloves
manifold
Black nut of
Ca utio n!
Elbow
Torque:
9±1N.m
9.0N.m
lf necessary to a djust or
install the elbow, it is
allowed only torque
wrench with 9±1N. m ,
and work on the Black nut
of manifold instead of on
the elbow.
(1) Einstellung der Rohrbogenrichtung
Tighten with a torque
wrench of 9±1N.m
The black bolt of the
gas inlet pipe assembly
The hexagonal
head of the elbow
Hold still
Nachdem Sie den Rohrbogen gelöst haben, stellen Sie die Rohrbogenschnittstelle
nach Bedarf in die gewünschte Richtung ein und halten Sie den Sechskantkopf des
Rohrbogens mit einem Schraubenschlüssel fest. Ziehen Sie die schwarze Schraube der
Gaseintrittsrohrbaugruppe mit einem Drehmomentschlüssel von 9±1 Nm an. Stellen Sie
sicher, dass das Drehmoment des Schraubenschlüssels im erforderlichen Bereich liegt,
Dichtung
Installation des Geräts
Hinweis: Tragen Sie bei der
Montage des Kochfeldes
Schutzhandschuhe.
Rohrbogen
Schwarze
Mutter des
Krümmers
Dreh-
moment-
schlüssel
9±1Nm
Wenn es notwendig ist,
den Rohrbogen einzustellen
oder zu montieren, darf nur
ein Drehmomentschlüssel
mit 9±1Nm verwendet
werden, und es muss an
der schwarzen Mutter
des Krümmers statt am
Rohrbogen gearbeitet
werden.
Achtung!
Sechskantkopf
des Rohrbogens
Mit einem Drehmoment-
schlüssel von 9±1Nm
anziehen.
Schwarzer Bolzen der
Gaseintrittsrohrbaugruppe
Festhalten
Austausch der Gaszufuhr und Installationsrichtlinien:
LPG > Erdgas
Gaseintritts-
rohrbaugruppe
Gaseintritts-
rohrbaugruppe
Dichtung
weibl. Kupplung G1/2"
weibl. Kupplung Ø11,5 mm
Erdgas > LPG
