58
FR
Brûleurs
• Retirez les chapeaux de brûleur et les diffuseurs de ammes en les soulevant et en
les retirant de la plaque de recouvrement.
• Faites-les tremper dans de l'eau chaude avec un peu de liquide vaisselle.
• Séchez-les soigneusement après le nettoyage. Assurez-vous que les trous de
ammes sont propres et complètement secs.
• Essuyez les composants du brûleur installés en permanence avec un chiffon
humide, puis séchez-les.
• Essuyez le dispositif d'allumage et le dispositif de surveillance de la amme avec un
chiffon bien essoré et humide, puis séchez-les avec un chiffon doux.
• Avant de remettre les brûleurs en place, assurez-vous que l'injecteur n'est pas
bouché.

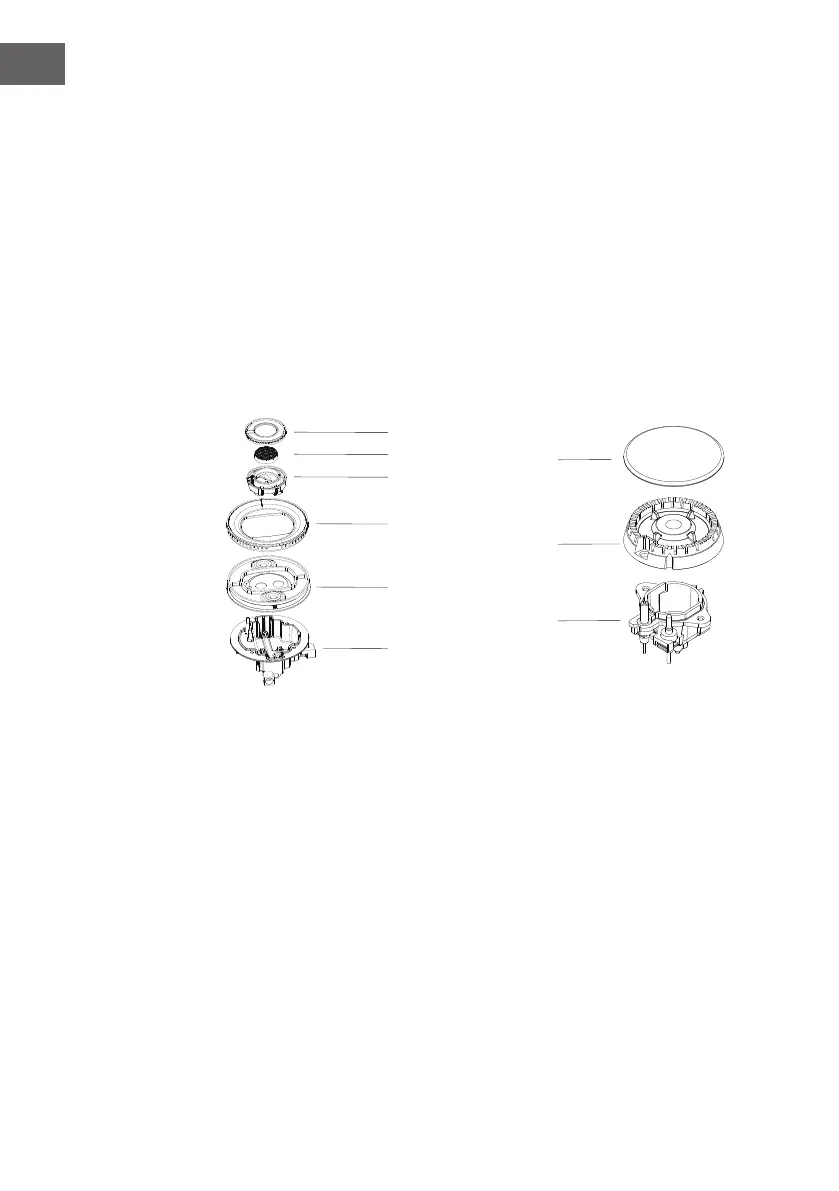

Assemblage des brûleurs
7
1
2
3
4
8
5
9
6
Brûleur haute puissance à trois cercles
1. Placer le chapeau de brûleur circulaire (2) et le chapeau de brûleur (1) sur le
distributeur de amme (3).
2. Placer le distributeur de amme (5) sur le chapeau de brûleur (6) et placer le
chapeau de brûleur (4) sur le distributeur de amme.
3. Positionnez le distributeur de amme (3) sur le chapeau du brûleur (4).
t
Brûleur économique, Brûleur normal et brûleur haute puissance
1. Placer le distributeur de amme (8) sur le chapeau du brûleur (9) de sorte que
l'allumeur et le contrôleur de amme dépassent par les ouvertures correspondantes
dans le distributeur de amme.
2. Positionner le chapeau de brûleur (7) sur le distributeur de amme (8) de sorte que
les goupilles de retenue s'insèrent dans leurs évidements respectifs.
