62
FR
Raccordement au gaz
• Cet appareil doit être installé et connecté conformément aux règles et
réglementations en vigueur dans le pays d'utilisation.
• Cet appareil est conçu pour le GPL ou le gaz naturel. La conversion à l'utilisation de
gaz liquéé et de gaz naturel doit être effectuée par une personne qualiée.

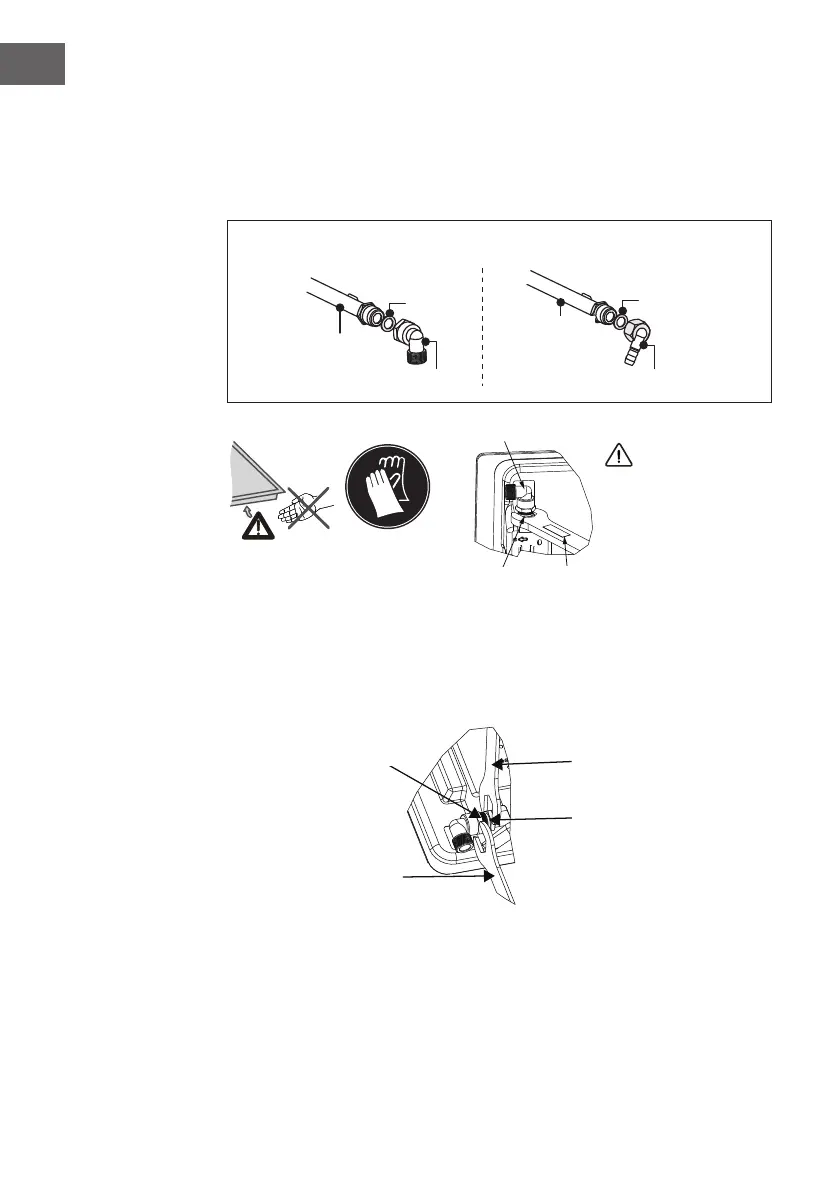

Gas supply replacement and installation guidelines:
seal
G1/2"Female coupler
The gas inlet
pipe assembly
The gas inlet
pipe assembly
Ø11.5 Female coupler
LPG > NG NG > LPG
seal
Installation of appliance
Note: Wear protective gloves
manifold
Black nut of
Ca utio n!
Elbow
Torque:
9±1N.m
9.0N.m
lf necessary to a djust or
install the elbow, it is
allowed only torque
wrench with 9±1N. m ,
and work on the Black nut
of manifold instead of on
the elbow.
(1) Réglage de la direction du coude
Tighten with a torque
wrench of 9±1N.m
The black bolt of the
gas inlet pipe assembly
The hexagonal
head of the elbow
Hold still
Après avoir desserré le coude, ajustez l'interface du coude dans la direction souhaitée,
si nécessaire, et maintenez la tête hexagonale du coude à l'aide d'une clé. Serrez la
vis noire de l'ensemble de tube d'entrée de gaz à l'aide d'une clé dynamométrique
de 9±1Nm. Assurez-vous que le couple de serrage de la clé se situe dans la plage
requise an d'éviter que le coude de tuyau ne se brise ou ne soit endommagé par une
force excessive.
Joint
Installation de l'appareil
Remarque : portez des
gants de protection lors de
l'installation de la table de
cuisson.
Coude de tuyau
Écrou noir
du collecteur
Clé
dynamo-
métrique
9±1 Nm
S'il est nécessaire de régler
ou de monter le coude,
il ne faut utiliser qu'une
clé dynamométrique de
9±1Nm et travailler sur
l'écrou noir du collecteur
plutôt que sur le coude.
Attention!
Tête hexagonale
du coude
Serrer avec une clé
dynamométrique de
9±1 Nm.
Boulon noir de
l'assemblage du tuyau
d'entrée de gaz
Ne pas bouger
Remplacement de l'alimentation en gaz et consignes d'installation
GPL > GN
Assemblage du tuyau
d'entrée de gaz
Assemblage du
tuyau d'entrée
de gaz
Joint
Coupleur femelle G1/2"
Coupleur femelle Ø11,5 mm
GN > GPL
