Klarstein SUMMERJAM - Montaje; Uso

18
ES
MONTAJE
Montaje de la base
Suelte el tornillo (16) que está jado al tubo exterior (14). Deslice el tubo interior
(12) en el interior del tubo ex- terior y je ambas piezas a la base con el tornillo.
Coloque la carcasa del motor (8) sobre el tubo interior y fíjela con los tornillos
incluidos. Asegúrese de que el procesador está colocado en el tubo interior.
Montar ventilador y rejilla
1. Retire la tuerca de la parte delantera del motor girándola en el sentido
contrario de las agujas del reloj.
2. Coloque la rejilla trasera en la parte delantera del motor. El asa debe estar
orientada hacia arriba para que las pinzas de jación se agarren a la carcasa
del motor en los oricios de la rejilla.
3. Apriete la tuerca de jación en el sentido de las agujas del reloj. No la apriete
demasiado fuerte.
4. Desplace las aspas del ventilador sobre el eje y oriente la ranura de la parte
trasera del aspa al eje.
5. Gire la tapa de las aspas en el sentido contrario de las agujas del reloj.
6. Oriente la rejilla delantera hacia la rejilla trasera para que los oricios queden
superpuestos para los tornillos. Pase un tornillo por el oricio y apriételo junto
con una tuerca. No los apriete completamente todavía.
7. Cierre las pinzas de seguridad y asegúrese de que están correctamente
colocadas sobre el marco de la rejilla.
8. A continuación, apriete completamente la tuerca y el tornillo.
USO

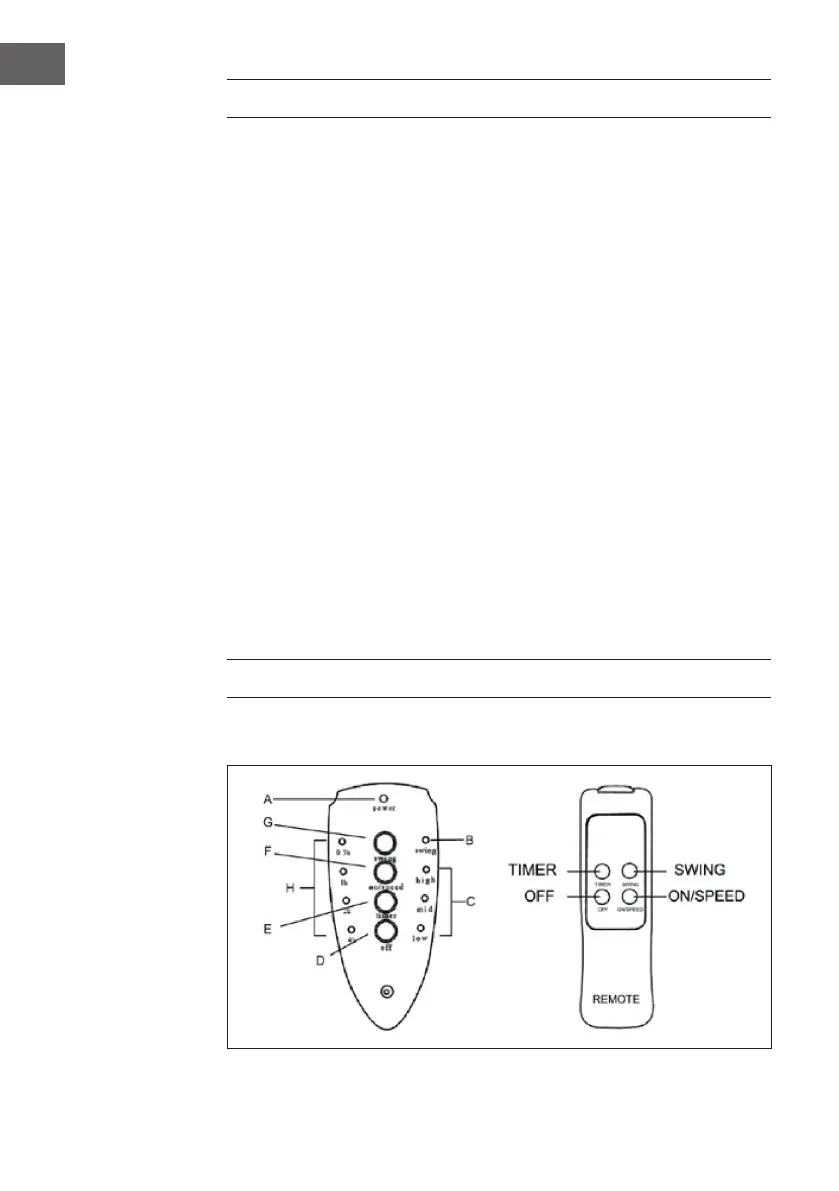

Panel de control y mando a distancia
