KMA KMA150.2 - Cableado de Alimentación

10
12V
batería
fusible externo
encendido a distancia (página 15)

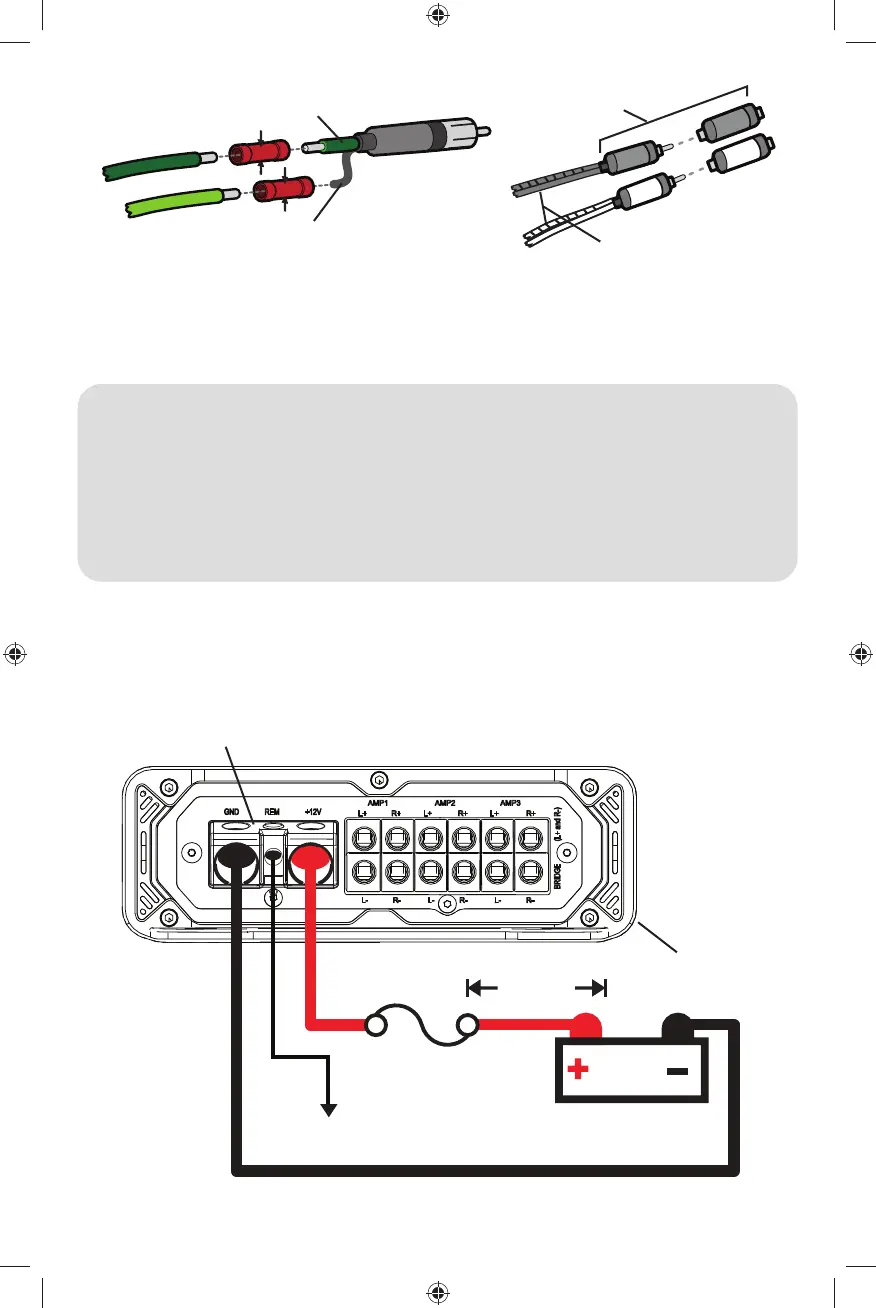

CABLEADO DE ALIMENTACIÓN
Placa con fondo
de aluminio
El amplifi cador utiliza tornillos de acero
inoxidable tipo 304 y placa de circuito
impreso con recubrimiento conformado
para una mayor resistencia al clima.
Terminales de energía
aprobados por ABYC
≤7”
(18cm)
Modelo Fusible Externo
(no incluido)
Cable de Alimentación y
Conexión a Tierra
KMA150.2 1 x 40 Ampere Calibre 8
KMA360.4 1 x 60 Ampere Calibre 8
KMA600.4 1 x 80 Ampere Calibre 4
KMA600.6 1 x 80 Ampere Calibre 4
Cable de salida
de altavoz de
alto nivel
Hacia el amplifi cador
Hacia el
amplifi cador
Conexión a tierra o blindaje
+
–
cable central
Instale un fusible a menos de 7 plg. (18 cm) de la batería y en línea con el cable de alimentación
conectado al amplifi cador. Utilice únicamente kits de cableado KICKER KMPK u otros accesorios marinos
originales de KICKER al instalar amplifi cadores en aplicaciones marinas.
KICKER KISL
Cable de salida de
altavoz de alto nivel
O
