Bedienungsanleitung
Vierdorncrimpzange DigiCrimp® mit Digitalanzeige und Verschleißüberwachung
Rev.: 2016-06-10 3 / 10
DE
1. Allgemeines
Die Vierdorncrimpzange mit Digitalanzeige ist eine Handcrimpzange, gefertigt nach dem neuesten
Stand der Technik und den anerkannten sicherheitstechnischen Regeln. Die Zange darf nur in technisch
einwandfreiem Zustand benutzt werden. Die Vierdorncrimpzange wird zum Vercrimpen von gedrehten Stift-
und Buchsenkontakten eingesetzt und ist nur für den in der Bedienungsanleitung beschriebenen Zweck zu
verwenden.
1
2
3
4
5
6
7
8
9
10

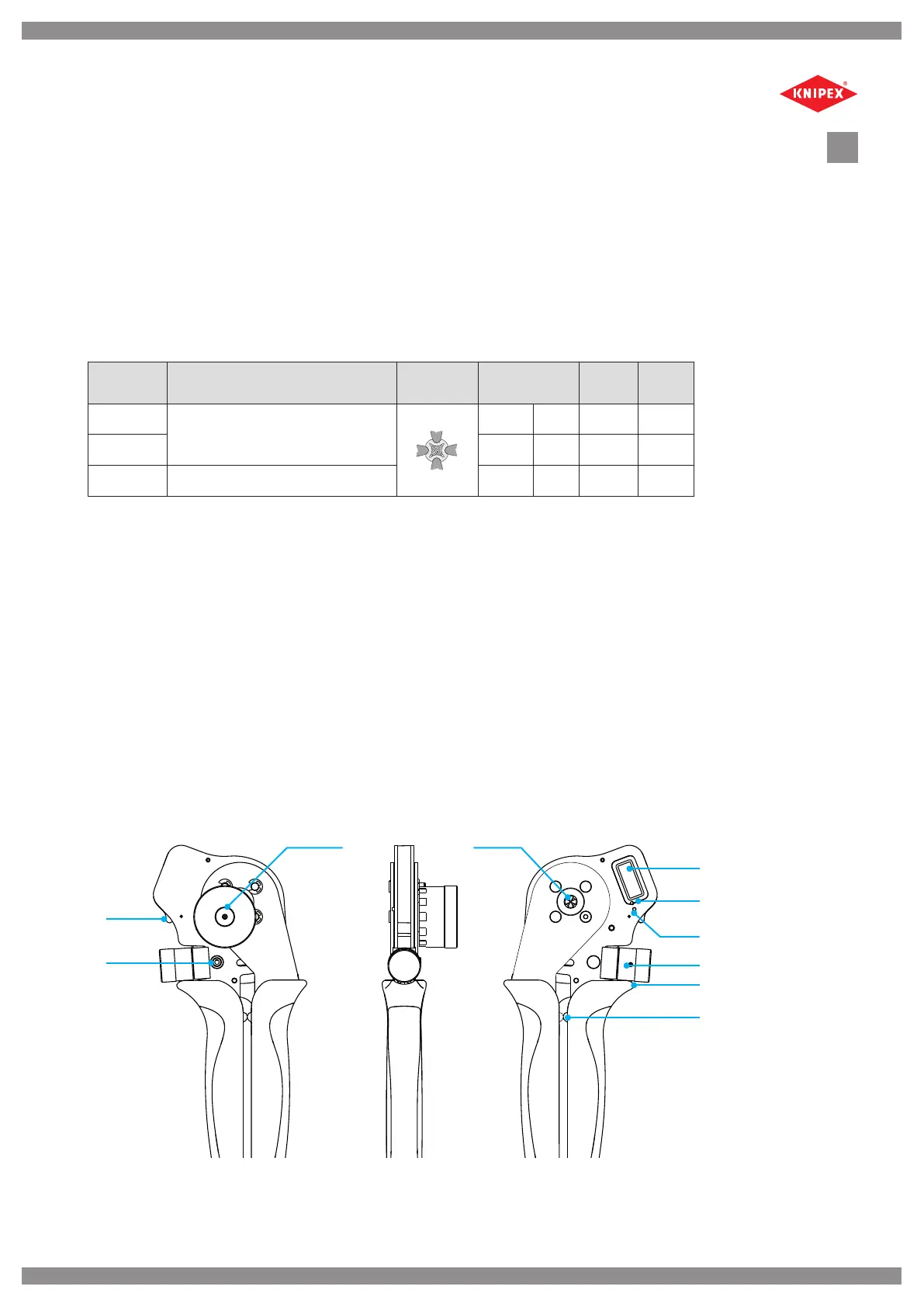

Abbildung 1
Mit diesem Werkzeug ist der Anwender in der Lage, die Zange in selbst definierten Prüfungsintervallen zu
überprüfen und gegebenenfalls zu re-kalibrieren.
Zur Erhöhung der Prozesssicherheit beim Anwender verfügt die Zange über eine Verschleißüberwachung.
Damit wird dem Anwender angezeigt, wenn der Werkzeugverschleiß einen definierten Bereich überschreitet.
Zudem verfügt dieses Werkzeug über eine Verschleißprognose-Funktion. Diese Funktion führt dazu, dass
das Werkzeug in Abhängigkeit von der Anzahl der Betätigungen und dem voreingestellten Crimpmaß zur Re-
Kalibrierung auffordert.
Eine eigenmächtige Veränderung oder eine nicht bestimmungsgemäße Verwendung der Handcrimpzange
schließt eine Haftung des Herstellers für daraus resultierende Schäden aus.
Art. Nr. Ausführung Profil Kapazität
mm
2
AWG
Länge
mm
Gewicht
g
97 52 63 DG
Zange mit Standarddornen im Kunststoffkoffer
(mit Kontaktaufnahme)
0,08–2,5 28–13 175 820
97 52 65 DG 0,14–6,0 26–10 230 1190
97 52 65 DG A
Zange mit Standarddornen im Kunststoffkoffer
(ohne Kontaktaufnahme)
0,14–6,0 26–10 230 1190
