Kobalt 137603 User Manual

6 200-2663
Item Part No Qty
Art N
o
/ P Qté
Art Núm / P Cant Description Description Descripción
1 034-0204 1 Switch, pressure ................................Interrupteur......................................Manómetro
includes items 2 & 15-16 ....................inclut les éléments 2 et 15-16 .........incluye los artículos 2 y 15-16
2 136-0090 1 Valve, bleeder.....................................Soupape..........................................Válvula
3 141-0283 1 Manifold assembly..............................Ensemble du collecteur...................Conjunto de bomba
includes items 4-11.............................inclut les éléments 4-11 ..................incluye los artículos 4-11
4 N/A 1 Plug, 1/4” ............................................Bouchon..........................................Tapón
5 036-0031 2 Quick connect coupler ........................Raccord rapide................................Acoplador especial
6 032-0092 2 Gauge, 300# 1/8” back connect..........Manomètre......................................Manómetro
7 092-0025 1 Knob, inner .........................................Molette ............................................Perilla
8 055-0078 1 Spring .................................................Ressort............................................Resorte
9 N/A 1 Pin.......................................................Broche.............................................Contacto
10 105-0016 1 Regulator repair kit .............................Jeu de pièces de réparation............Juego de reparación
11 064-0091 1 Elbow 3/8” NPT x 1/2”.........................Coude..............................................Codo
12 136-0077 1 Pressure relief valve ...........................Soupape..........................................Válvula
13 092-0023 1 Knob, outer .........................................Molette ............................................Perilla
14 061-0203 1 Screw, #10-16 x 1/2”...........................Vis...................................................Tornillo
15 071-0033 1 Strain relief..........................................Soulagement de traction.................Aliviador de esfuerzo
16 061-0216 1 Screw..................................................Vis...................................................Tornillo
17 058-0016 1 Compression nut, 1/2” ........................Écrou de compression ....................Tuerca de compressión
*N/A - These are standard parts available at your local hardware store.
*N/A - Ces pièces sont des pièces standard disponibles en quincaillerie.
*N/A - Estas son piezas estándares disponibles en su ferretería local.

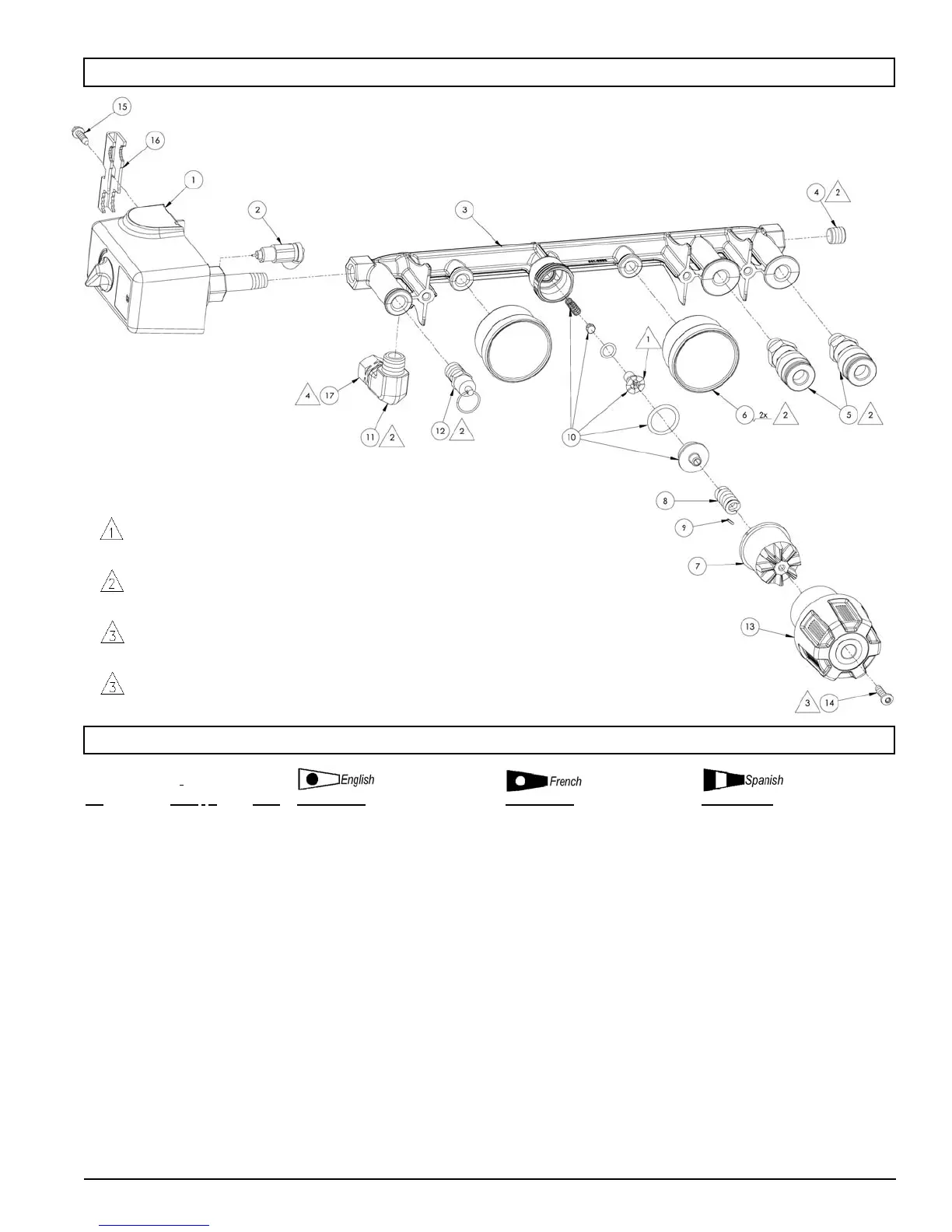

PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS
PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS
Torque to 3-5 lb-in.
Serrez de 3 À 5 lbs-in.
Torsión hasta .34-,56 N•m
Torque to 125-150 lb-in.
Serrez de 125 À 150 lbs-ft.
Torsión hasta ,14,1-17,0 N•m
Torque to 20-30 lb-in.
Serrez de 20 À 30 lbs-ft.
Torsión hasta 2,3-3,4 N•m
NOTES:
Note: Tighten compression nut handtight plus 1 full turn.
Note: Serrez l'écrou de compactage solide plus 1 plein tour.
Nota: Apriete la tuerca de la compresión handtight más 1vuelta completa.
