27
INSTRUCCIONES DE ENSAMBLAJE

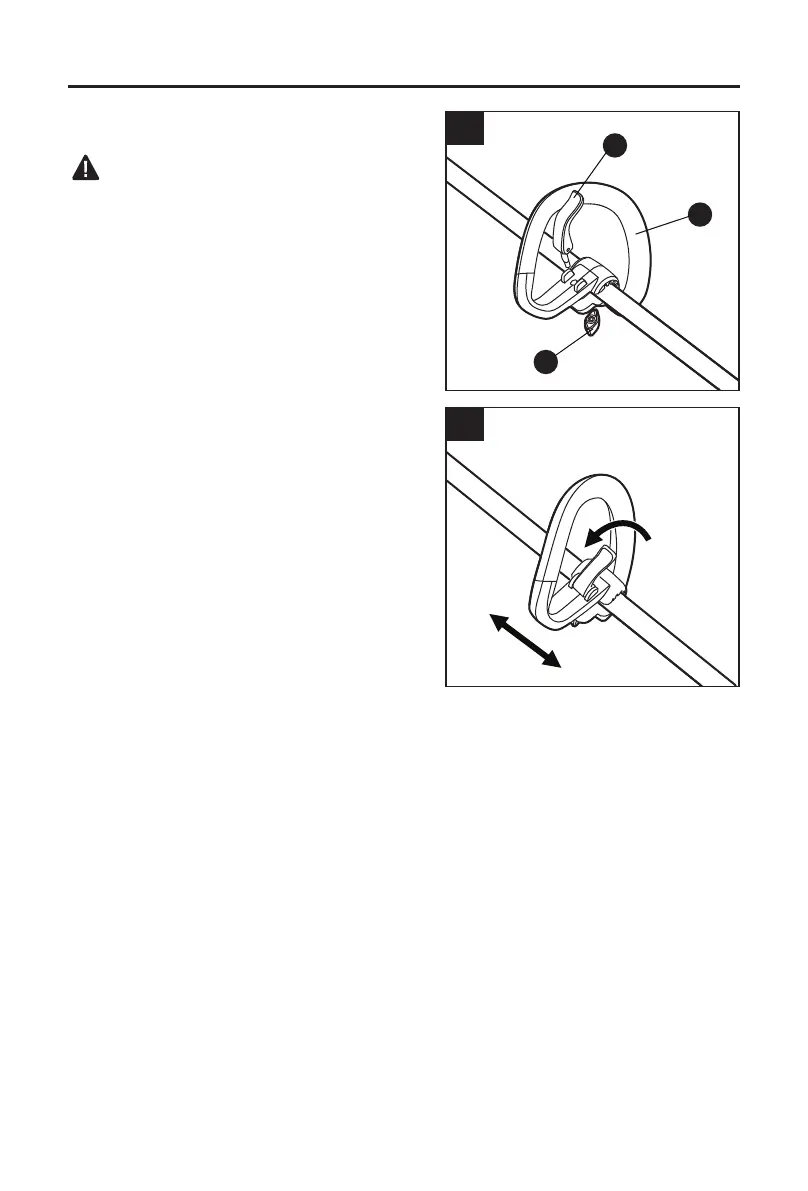

2. Montaje de la manija delantera
ADVERTENCIA
• Siempre retire el paquete de baterías del
producto cuando no esté en uso o cuando esté
ensamblando las piezas, realizando ajustes o
limpiándolo.
a. Retire el paquete de baterías (no incluido) de
la orilladora.
B. Retire la perilla del tornillo (I) y la palanca de
ajuste (H) de la manija delantera (G).
c. Para jar la manija delantera al eje, inserte
la palanca de ajuste a la manija delantera y
luego apriete la perilla del tornillo. Asegúrese
de que la manija delantera mire hacia arriba,
de modo que apunte hacia la parte superior
de la manija.
d. Baje la palanca de ajuste para asegurar la
manija delantera sobre el eje, de modo que
no pueda moverse sobre el eje durante el
funcionamiento.
Cómo ajustar la posición de la manija delantera
La manija debe ajustarse de modo que su brazo
frontal quede recto cuando use la orilladora.
Para ajustar la posición de la manija delantera
(G), levante la palanca de ajuste de modo que
la manija delantera pueda moverse a la posición
deseada del eje. Baje la palanca de ajuste de modo que la manija no pueda moverse sobre el
eje durante el funcionamiento.
2a
G
H
I
2b
