INSTRUCCIONES DE ENSAMBLAJE
Este producto requiere de ensamblado. Para reducir el riesgo de lesiones a personas, no use
la herramienta si los protectores no están en su lugar. El protector siempre debe estar en la
herramienta para proteger al usuario.
1. Montaje del protector
ADVERTENCIA
• Siempre use guantes cuando monte o
reemplace el protector. Tenga cuidado con la
hoja del protector y evite que sus manos se
lesionen con la hoja.
• Siempre retire el paquete de baterías del
producto cuando no esté en uso o cuando esté
ensamblando las piezas, realizando ajustes o
limpiándolo.
a. Retire el paquete de baterías (no incluido) de
la orilladora.

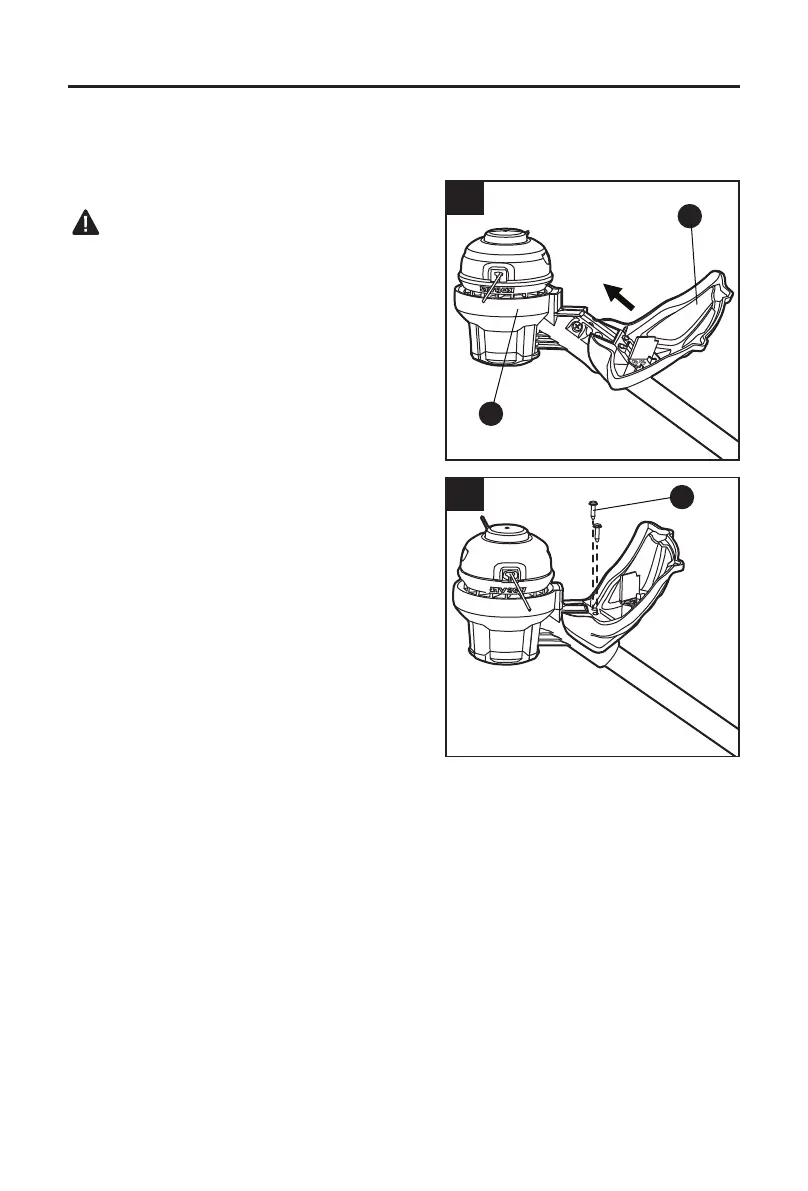

b. Levante el cabezal de la orilladora (E) y
ubíquelo de modo que mire hacia arriba,
alinee la ranura de la parte inferior del
protector (J) con la parte elevada de la base
del cabezal de la orilladora y luego deslice el
protector en la base como se muestra.
c. Asegúrese de que los dos oricios de montaje
del protector estén alineados con los dos
oricios de ensamble de la base del eje.
Asegure el protector en su lugar apretando los
dos tornillos (L) con un destornillador Phillips
(no incluido).
1a
J
E
1b
L
