Boulon hexagonal
M6 de 30 mm
x 2
CC
Rondelle plate 6
x 2
JJ
Boulon M8 de 90 mm
x 2
AA
Manchon pour roue x 2
DD
Rondelle 14
x 2
EE
Rondelle 10
x 2
FF
Grande rondelle plate 8 x 2
GG
Écrou de blocage M8
x 2
HH
2

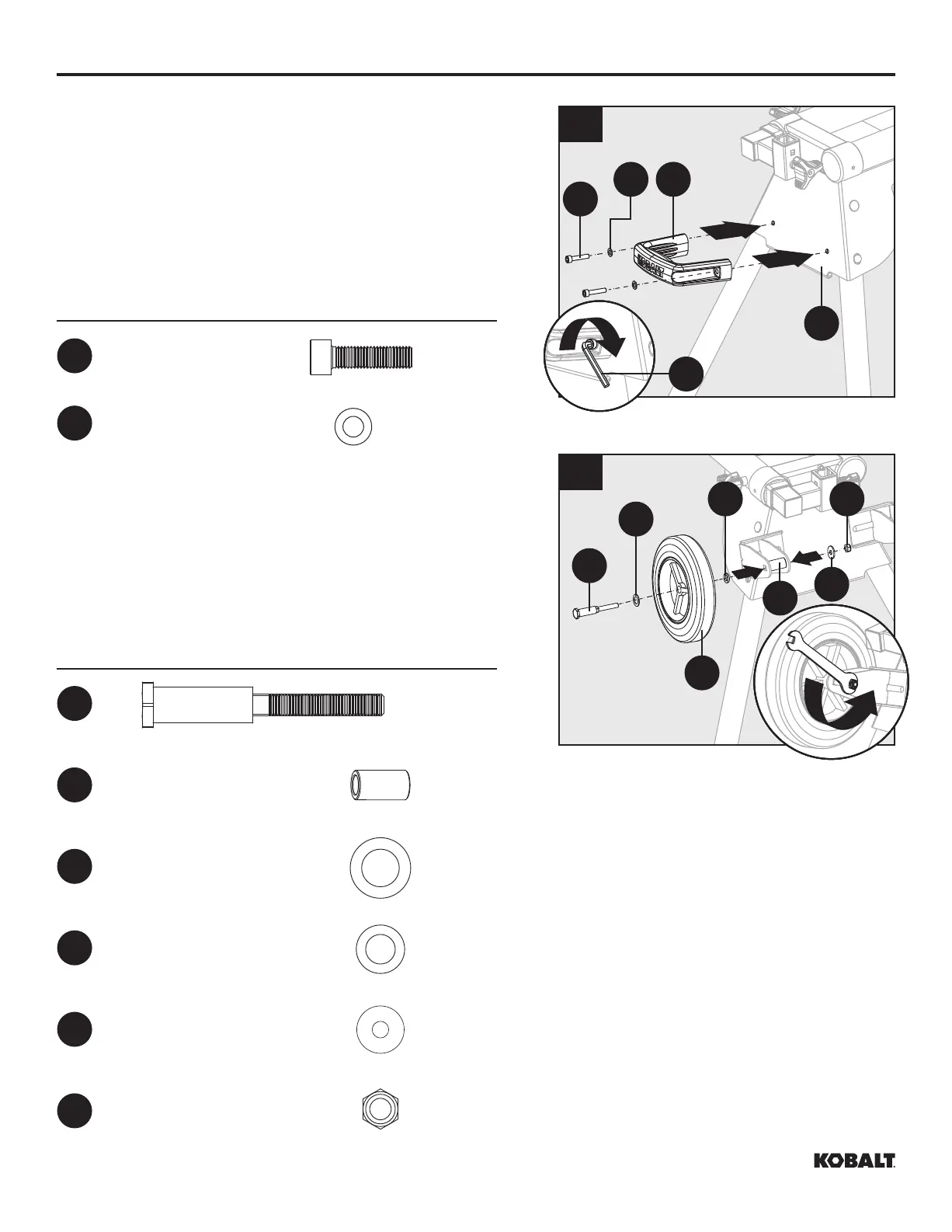

INSTRUCTIONS POUR L’ASSEMBLAGE
ASSEMBLAGE DU SUPPORT
1. Alignez les trous de la poignée (F) à ceux situés sur
le support pour scie à onglet (D). Insérez les boulons
hexagonaux M6 de 30 mm (CC) dans les rondelles
plates 6 (JJ) et dans les trous de fixation sur la poignée
et le support pour scie à onglet.
Serrez les boulons hexagonaux M6 de 30 mm (CC) à
l’aide de la clé hexagonale de 5 mm (G).
Quincaillerie utilisée
2. Fixez deux roues (B) au support pour scie à onglet (D)
à l’aide de deux boulons M8 de 90 mm (AA), de
rondelles 14 (EE), de rondelles 10 (FF), de manchons
pour roues (DD), de grandes rondelles plates 8 (GG)
et d’écrous de blocage M8 (HH).
Serrez les écrous de blocage M8 à l’aide de la clé à
fourche de 13 mm ou de la clé à molette (non incluses).
Quincaillerie utilisée
1
1
1
1
