Perno hexagonal
M6 x 30 mm
x 2
CC
Arandela plana No. 6
x 2
JJ
Perno M8 x 90 mm
x 2
AA
Manguito de la rueda x 2
DD
Arandela No. 14
x 2
EE
Arandela No. 10 x 2
FF
Arandela plana
grande No. 8
x 2
GG
Contratuerca M8
x 2
HH
2
INSTRUCCIONES DE ENSAMBLAJE
ENSAMBLE DE LA BASE

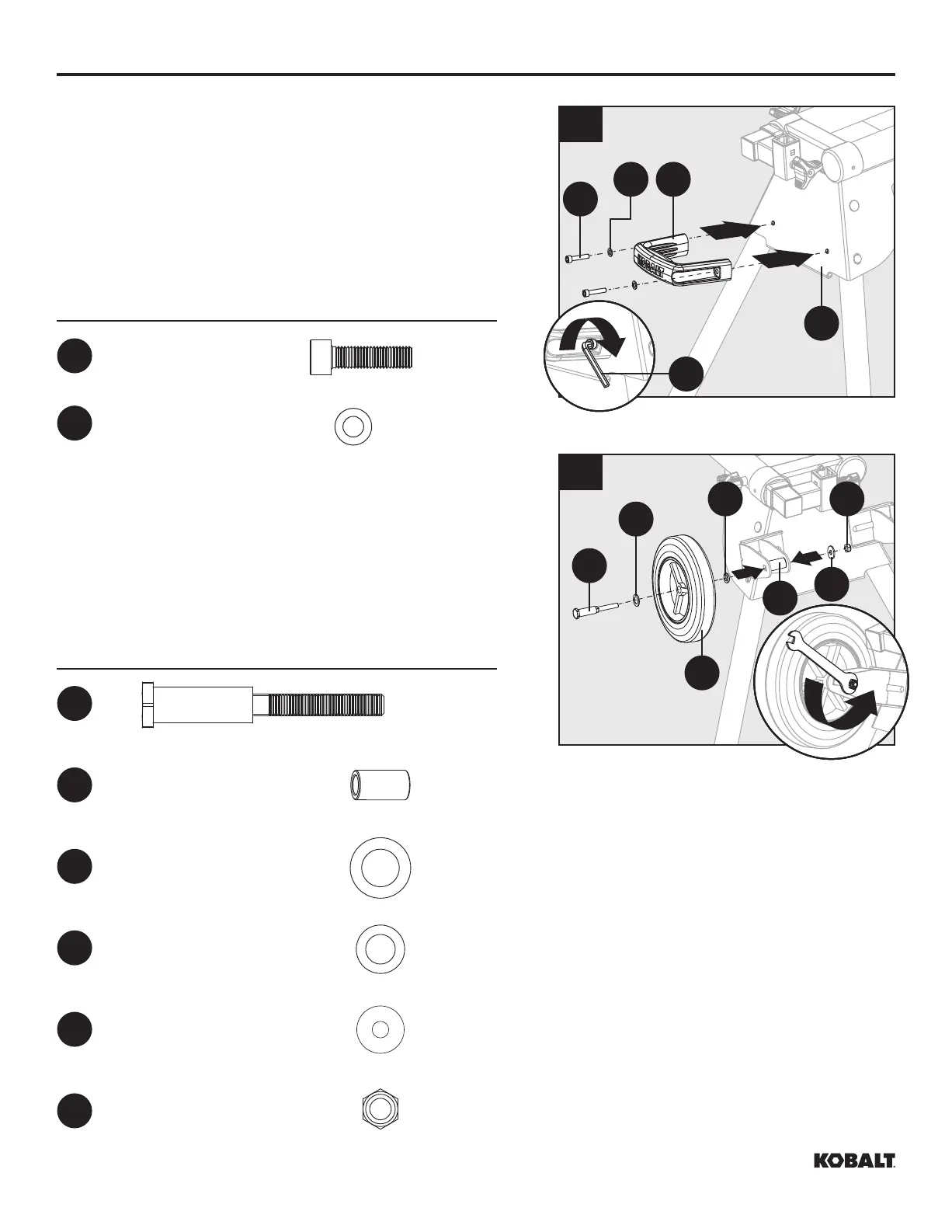

1. Alinee los orificios de la manija (F) con los orificios de
la base de la sierra ingletadora (D). Inserte los pernos
hexagonales M6 x 30 mm (CC) en las arandelas planas
No. 6 (JJ) y en los orificios de montaje de la manija y
de la base de la sierra ingletadora.
Apriete los pernos hexagonales M6 x 30 mm (CC) con
una llave hexagonal de 5 mm (G).
Aditamentos utilizados
2. Coloque dos ruedas (B) en la base de la sierra
ingletadora (D) con dos pernos M8 x 90 mm (AA), dos
arandelas No. 14 (EE), dos arandelas No. 10 (FF),
dos manguitos de rueda (DD), dos arandelas planas
grandes No. 8 (GG) y dos contratuercas M8 (HH).
Apriete las contratuercas M8 con una llave española
de 13 mm o una llave de ajuste (no se incluye).
