2
3
kobalttools.com
44
BB
II
JJ
C
BB
JJ
II
C

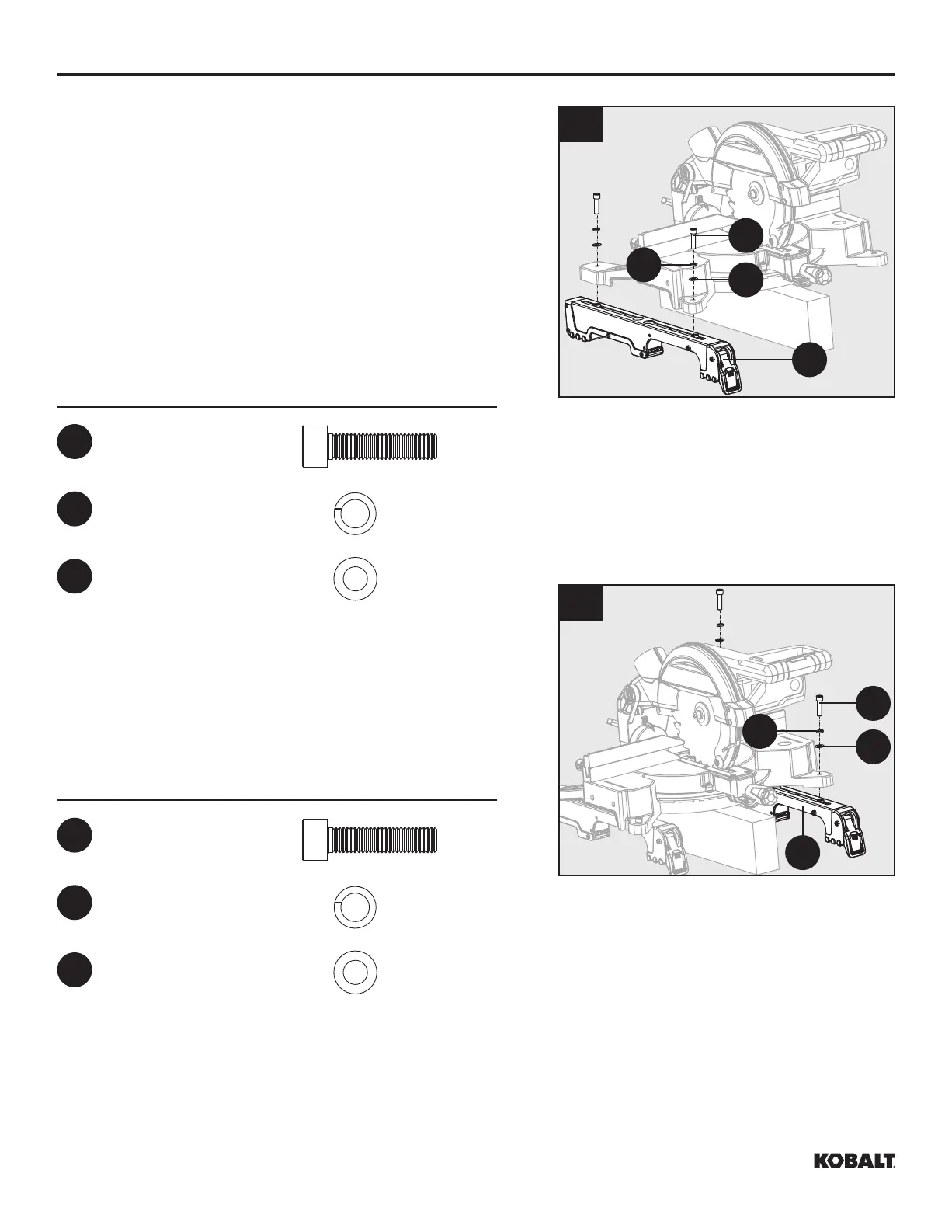

2. Coloque un soporte de montaje de la sierra debajo del
lado elevado de la sierra y alinee los orificios de montaje
de la base de la sierra ingletadora con la tuerca que
se encuentra dentro de la parte superior de la abrazadera.
Inserte un perno hexagonal M6 x 55 mm (BB) en una
arandela de resorte No. 6 (II) y una arandela plana
No. 6 (JJ) y luego colóquelo dentro de la tuerca que
se encuentra en la parte superior de la abrazadera y
en el orificio de montaje de la sierra. Asegúrelo en su
posición.
Repita el procedimiento en el otro extremo de la misma
abrazadera.
Aditamentos utilizados
3. Coloque el segundo soporte de montaje de la sierra
debajo del otro lado de la sierra y alinee los orificios
de montaje de la base de la sierra ingletadora con la
tuerca que se encuentra dentro de la parte superior
de la abrazadera. Coloque los pernos hexagonales
M6 x 55 mm tal como se describe anteriormente.
Aditamentos utilizados
4. Verifique que ambas abrazaderas de montaje estén
instaladas en una posición paralela y apriete los cuatro
pernos hexagonales M6 x 55 mm con una llave
hexagonal de 5 mm para ajustarlas.
Perno hexagonal
M6 x 55 mm
x 2
BB
Arandela de resorte
No. 6
x 2
II
Arandela plana No. 6
x 2
JJ
Perno hexagonal
M6 x 55 mm
x 2
BB
Arandela de resorte
No. 6
x 2
II
Arandela plana No. 6
x 2
JJ
INSTRUCCIONES DE ENSAMBLAJE
