38

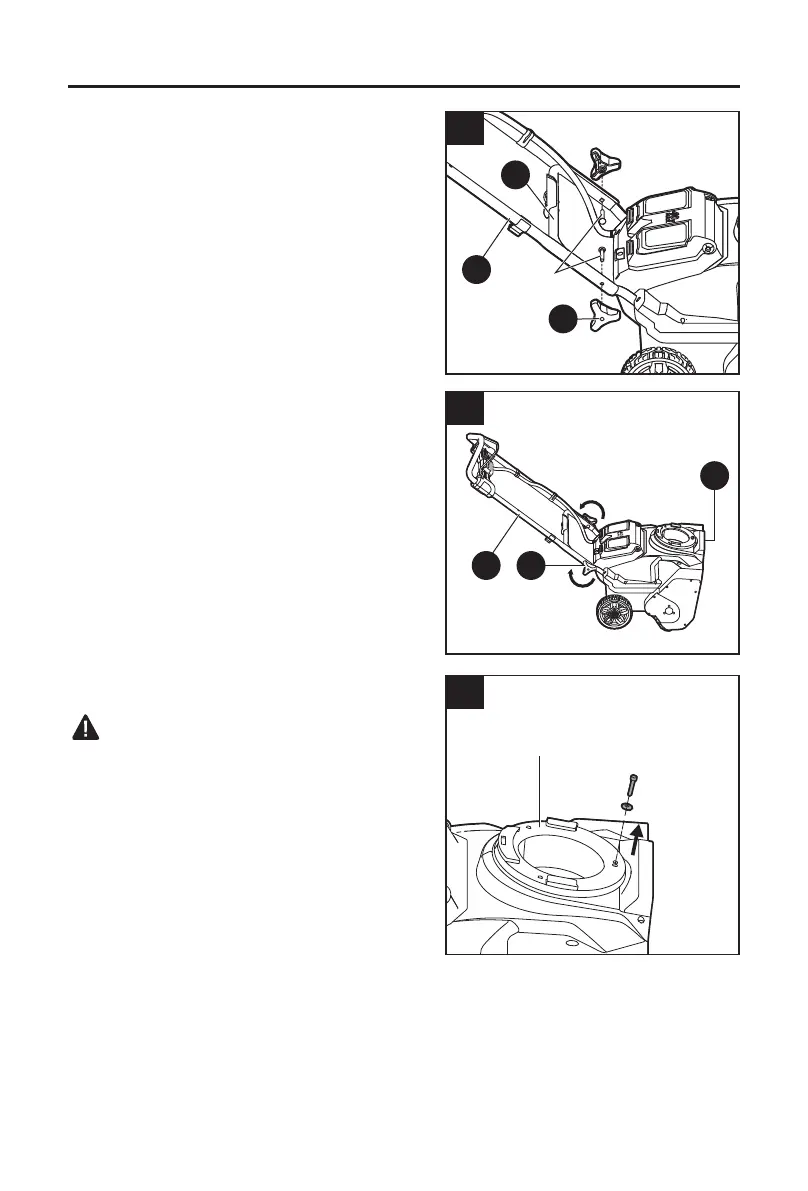

INSTRUCCIONES DE ENSAMBLAJE
1. Para instalar el conjunto del manillar
El soplador de nieve se envía con los rieles
laterales parcialmente ensamblados.
Se necesitan dos personas para agarrar al mismo
tiempo el conjunto del manillar (E) y la parte
delantera del soplador de nieve por debajo de los
focos (U) y levantar con cuidado la herramienta
para sacarla de la caja.
No intente encender el soplador de nieve hasta que
el conjunto del manillar esté instalado y plegado.
a. Levante el conjunto del manillar y alinéelo con
la estructura posterior (G). Alinee los oricios
en los rieles laterales con los oricios en la
estructura posterior.
b. Introduzca los pernos a través de los oricios y
je el conjunto del manillar con las perillas de
bloqueo (H).
2. Instalación del conducto (Fig. 2a, 2b, 2c)
ADVERTENCIA
No use el soplador de nieve a menos que el
conducto de descarga esté completo y en su lugar.
a. Con la llave hexagonal que se suministra, aoje
el perno y la arandela de la base del conducto
y quítelos (Fig. 2a).
2a
Base del conducto
1a
Pernos
G
H
E
1b
H
U
E
