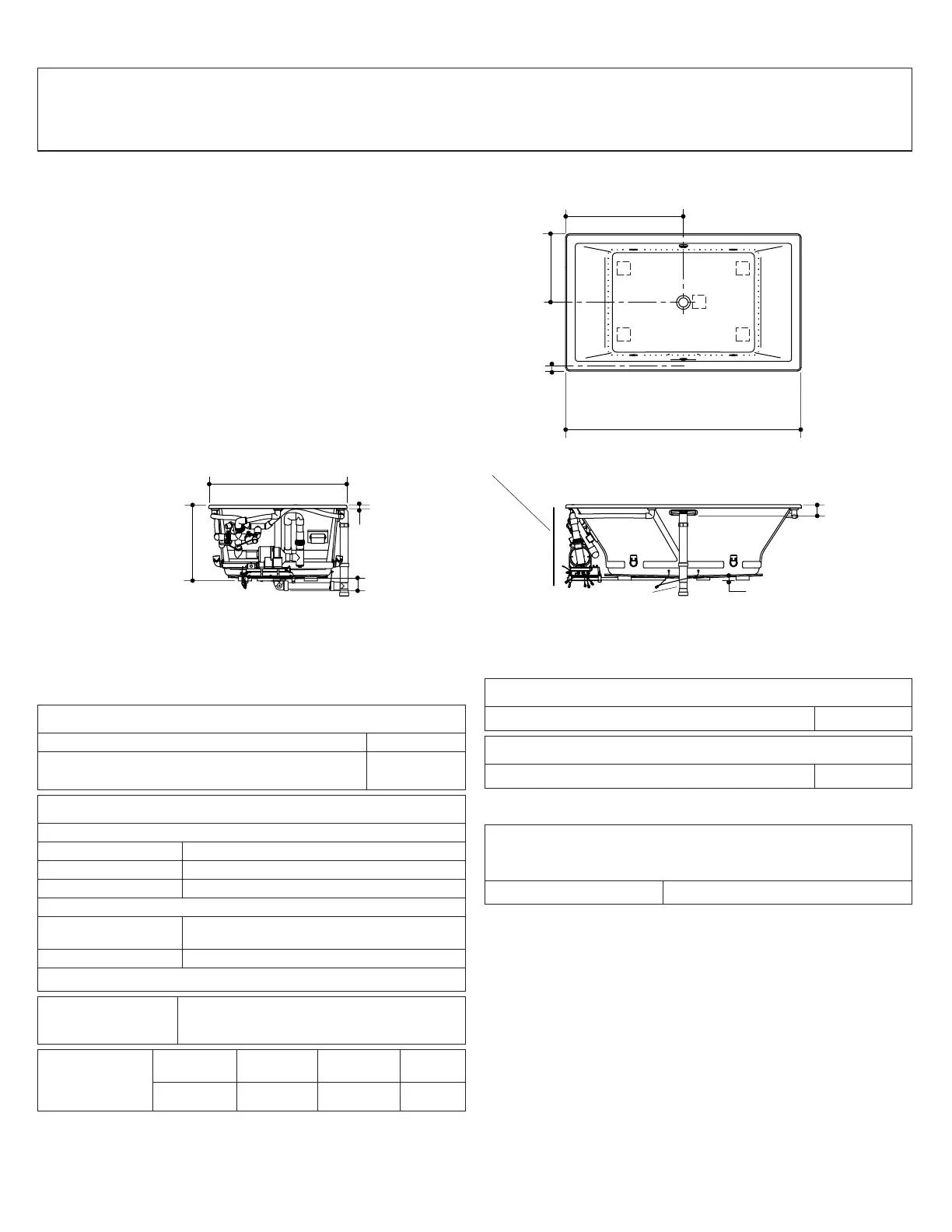

Diagrama de instalación
Bañera con jets de aire
Información sobre el producto
Producto correspondiente:
Bañera con jets de aire (no ilustrada) K-1174-G
Bañera con jets de aire y cromoterapia
(ilustrada)
K-1174-GCR
Producto*:
Área de la bañera:
Área del fondo 45-3/4″ (116.2 cm) x 32″ (81.3 cm)
Área superior 66″ (167,6 cm) x 36″ (91,4 cm)
Peso 110 lbs (49,9 kg)
Al rebosadero:
Profundidad del
agua
19″ (48,3 cm)
Capacidad 139 gal (526,2 L)
* Dimensiones aproximadas sólo para fines de comparación.
Abertura de
sobreponer
70-1/2″ (179,1 cm) x 40-1/2″ (102,9 cm)
Motor
soplador/
control:
Calentador V Hz A
300 W 220-240 50/60 3
Accesorios requeridos:
Desagüe de bañera K-7272
Accesorios opcionales:
Kit de montaje bajo cubierta K-592
Requisitos eléctricos
Requiere un circuito dedicado, protegido con un interruptor de
circuito con pérdida a tierra (GFCI) de Clase A o dispositivo
de corriente residual (RCD):
Motor soplador/control: 220-240 V, 15 A, 50/60 Hz
Notas
Instale este producto conforme a la guía de instalación.
El soporte del piso debajo de la bañera debe poder soportar una
carga mínima de 42 libras/pie cuadrado (204 kg/metro cuadrado).
El suministro de agua caliente debe llegar al 70% de la capacidad o
más. Varía según la instalación.
Es necesario instalar un panel de acceso al motor soplador/control.
Las dimensiones del producto son nominales y cumplen con las
tolerancias de la norma Z124.1.2 de ANSI.
21"
(53,3 cm)
1-1/2"
(3,8 cm)
36" (91,4 cm)
72" (182,9 cm)
42" (106,7 cm)
2-1/4"
(5,7 cm)
1"
(2,5 cm)
23"
(58,4 cm)
2-1/2"
(6,4 cm)
1/2" (1,3 cm)
No es necesario cambiar las medidas si se conecta
con el desagüe requerido ilustrado. (K-7272)
1-1/2" DE
Acceso al soplador/control
34" (86,4 cm) de ancho x
15" (38,1 cm) de alto máx
Kohler Co. 4 1087300-1-A
