Kohler K-3492 - Plan de Raccordement

1. Plan de raccordement
DANGER : Risque d’électrocution. Débrancher l’alimentation avant de procéder à l’entretien.
DANGER : Risque d’électrocution. Pour des installations d’alimentation électrique à montage mural:
Connecter uniquement à une prise de terre proprement protégée par un Disjoncteur de Fuite de Terre
(GFCI). Ne pas retirer la cosse de masse ou utiliser un adaptateur de mise à la terre.
DANGER : Risque d’électrocution. Pour des installations d’alimentation électrique à travers le
sol:Connecter à un circuit correctement protégé par un Disjoncteur de Fuite de Terre de classe A (GFCI)
ou de mise à la terre (ELCB).
REMARQUE : Ce produit est conçu pour l’installation avec les alimentations électriques et d’eau localisées
soit à travers le mur ou le sol.

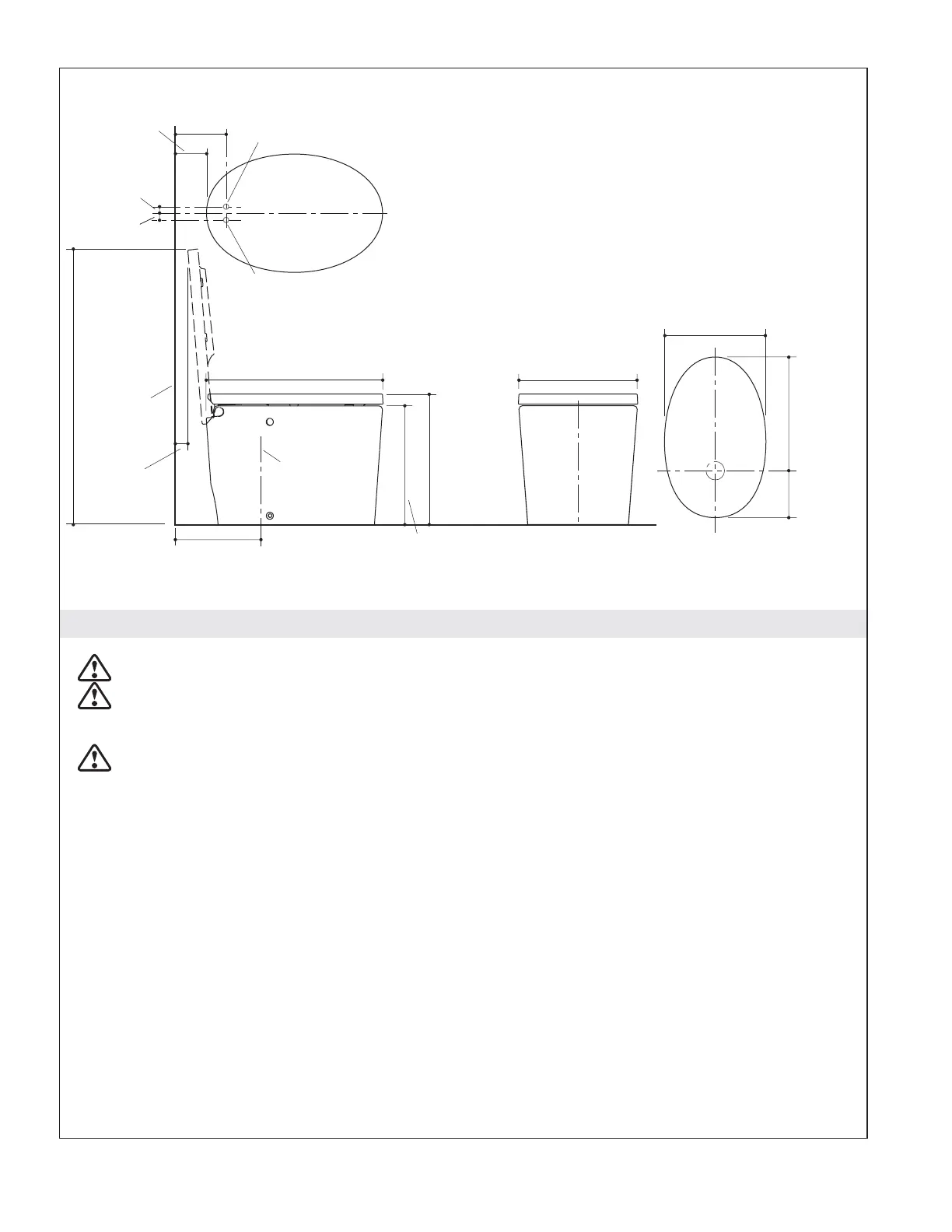

24-5/8" (62,5 cm)
L de sortie
16-1/2" (41,9 cm)
16-5/8"
(42,2 cm)
Mur
14-1/8"
(35,9 cm)
Avant de la cuvette
C
Alimentation
compression 3/8"
6-5/8"
(16,8 cm)
15-7/8"
(40,3 cm)
7-1/4"
(18,4 cm)
4-3/8"
(11,1 cm)
Câble alimentation
électrique
Les alimentations électriques et d'eau
peuvent toutes deux être installées au
mur ou sur le sol. Suivre l'information
de votre installation particulière.
3/4" (1,9 cm)
12" (30,5 cm)
18-1/4"
(46,4 cm)
38-3/4"
(98,4 cm)
3/4" (1,9 cm)
3/4" (1,9 cm)
Kohler Co. Français-2 1035530-2-C
