Kohler K-3492 - Diagrama de Instalación

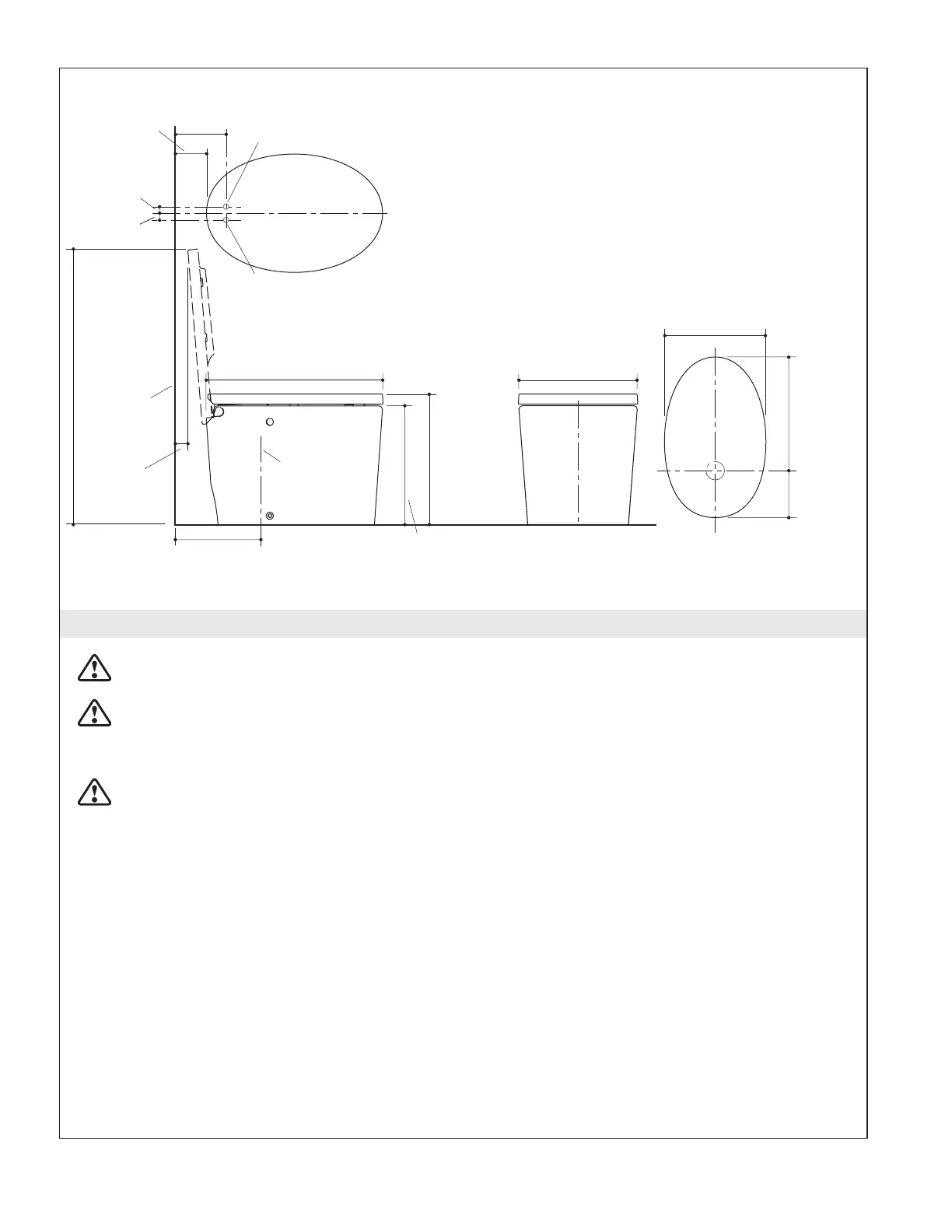

1. Diagrama de instalación
PELIGRO: Riesgo de descarga eléctrica. Desconecte el suministro eléctrico antes de realizar el
mantenimiento de esta unidad.
PELIGRO: Riesgo de descarga eléctrica. Para instalaciones que se enchufan al suministro eléctrico
montado en la pared: Enchufe solamente a un tomacorriente conectado a tierra apropiadamente,
protegido con un interruptor de circuito de pérdida a tierra (GFCI). No quite la clavija de conexión a
tierra del enchufe ni utilice un adaptador para la conexion a tierra.
PELIGRO: Riesgo de descarga eléctrica. Para instalaciones de cableado directo de forma permanente
al suministro eléctrico a través del piso:Conecte solamente a un circuito dedicado de 120 VCA, 15 A,
60 Hz, conectado a tierra correctamente, protegido con un interruptor de circuito de pérdida a tierra
(GFCI) de clase A o un disyuntor de fuga a tierra (ELCB).
NOTA: Este producto está diseñado para instalar los suministros de agua y eléctricos a través de la pared
o del piso.
24-5/8" (62,5 cm)
Línea central
de la salida
16-1/2" (41,9 cm)
16-5/8"
(42,2 cm)
Pared
14-1/8"
(35,9 cm)
Parte frontal de la taza
Suministro de
compresión de 3/8"
6-5/8"
(16,8 cm)
15-7/8"
(40,3 cm)
7-1/4"
(18,4 cm)
4-3/8"
(11,1 cm)
Suministro eléctrico cableado
de forma permanente
Tanto el suministro eléctrico como el
de agua se puede instalar en la pared
o el piso. Siga la información para su
instalación en particular.
12" (30,5 cm)
3/4" (1,9 cm)
3/4" (1,9 cm)
18-1/4"
(46,4 cm)
38-3/4"
(98,4 cm)
3/4" (1,9 cm)
3/4" (1,9 cm)
1035530-2-C Español-3 Kohler Co.
