Kohler K-3492 Installation Guide

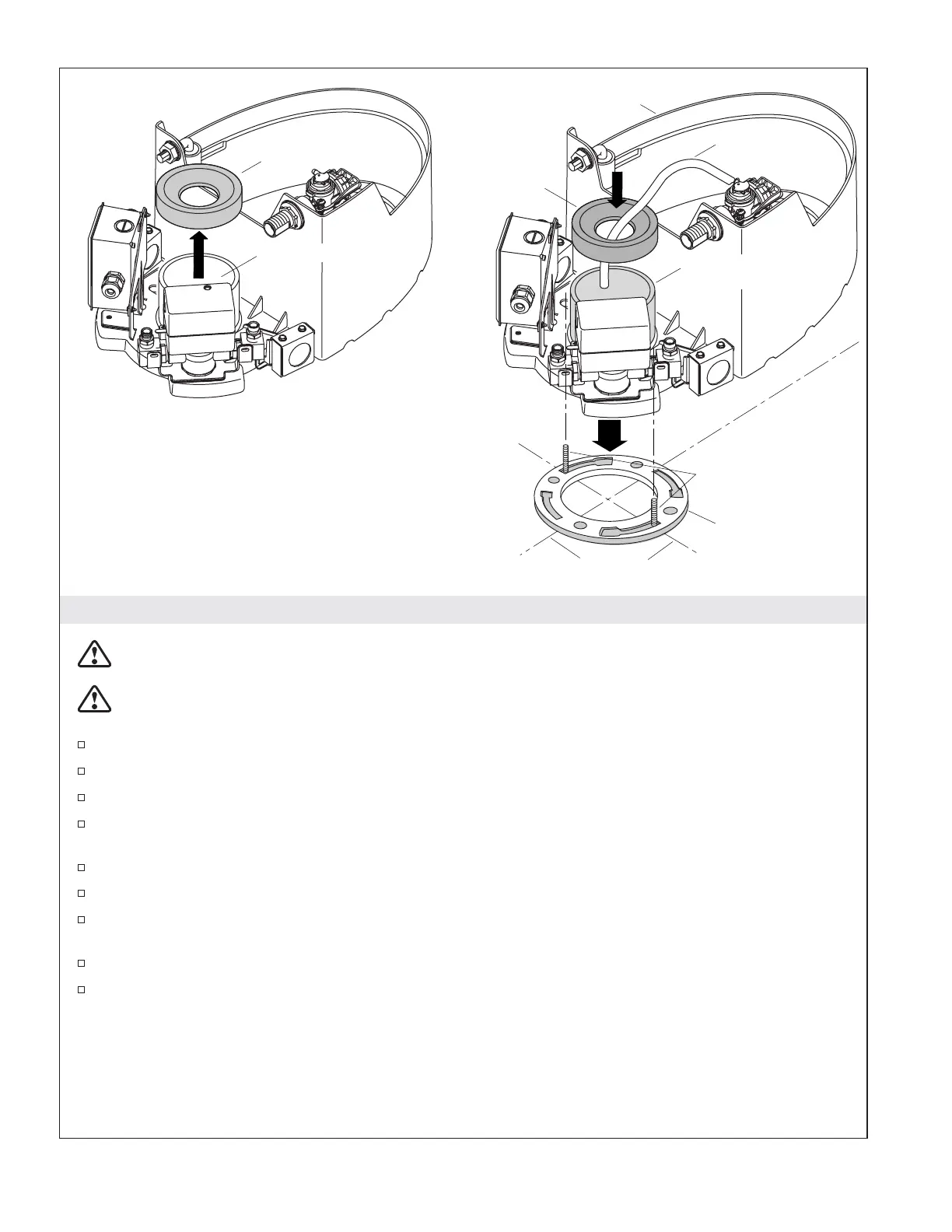

5. Positionner le réservoir
ATTENTION : Risque d’endommagement du produit. Ne presser aucune pièce du réservoir vers le
bas autre que le cylindre. Un endommagement peut se produire.
ATTENTION : Risque d’endommagement du produit. Ne pas soulever ou secouer le réservoir après
sa mise en place. Le joint créé par l’anneau de cire peut être cassé, occasionnant ainsi des fuites.
Retirer le joint de sortie.
Marquer l’axe central au sol.
Aligner le réservoir sur la bride de sol.
Baisser le réservoir sur la bride de sol. Les boulons en T devraient s’aligner avec les encoches dans
la base du réservoir.
Aligner délicatement le réservoir sur l’axe central.
Placer le réservoir sur les boulons en T.
Presser sur le cylindre vers le bas à l’endroit où le joint a été monté. Ne presser nulle part ailleurs
sur l’ensemble du réservoir.
Replacer le joint de sortie.
Positionner l’extrémité libre du tube de remplissage dans l’anneau de sortie.
Anneau sortie
Retirer le joint de
sortie.
Lignes centrales
Boulons en T
Réservoir
Bride de sol
Replacer
le joint
de sortie.
Presser ici sur le
cylindre.
Tube de
remplissage
1035530-2-C Français-5 Kohler Co.
