3
Figura 1
Instrucciones de instalación
Requisitos eléctricos
Verique el suministro eléctrico para asegurarse de que esté
dentro del 10% de la tensión indicada en la placa de datos
ubicada en la parte posterior del equipo.
La utilización del equipo con tensiones de
alimentación incorrectas anulará la garantía
del producto.
Consulte la placa de valores nominales para ver la información
de la tensión y la corriente.
Cada equipo debe tener un interruptor de circuito dedicado.
Tipos de conectores de alimentación
Algunos equipos Koldwave se encuentran equipados con cables
de alimentación con dispositivos LCDI (interruptor de detección
de corriente de fuga). Los cables de alimentación empleados
poseen conguraciones de conectores y requisitos para los re-
ceptáculos, como se muestra en el cuadro anterior. Las modi-
caciones al cable de alimentación anularán la garantía del
producto.
Los cables de extensión utilizados con los equipos Koldwave de-
ben poseer la misma conguración de conectores que el cable de
alimentación provisto con el equipo. El cable de extensión debe
estar equipado con un conductor de puesta a tierra, con un en-
chufe macho y con un enchufe hembra de conexión a tierra. El
IMPORTANTE: Mediante el cumplimiento de
las instrucciones de instalación y mantenimiento
preventivo puede extender la vida útil de su equipo
Koldwave.
cable de extensión deberá también contar con una clasicación
adecuada para los valores de tensión y corriente y la longitud del
cable.

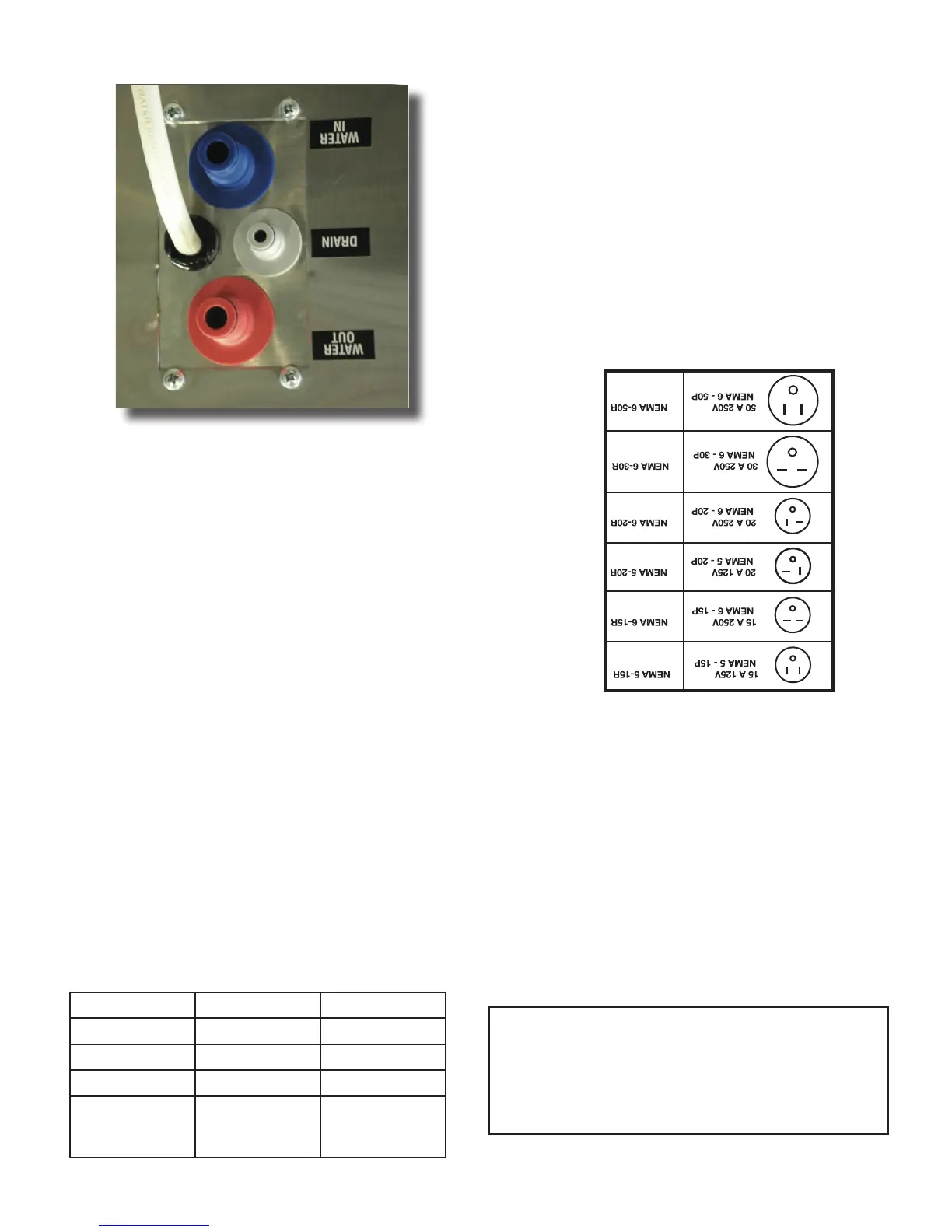

Ubicación de las conexiones de agua
Previo a la colocación del acondicionador de aire en la posición
deseada, tenga en cuenta la ubicación exacta de las conexiones
de agua en la placa de válvulas ubicada en el panel lateral del
equipo.
Previo a la colocación del acondicionador de aire en la posición
deseada, tenga en cuenta la ubicación exacta de las conexiones
de agua en la placa de válvulas ubicada en el panel lateral del
equipo.
Las tuberías de agua deben estar rmemente sujetadas
a los conectores en la placa de válvulas de agua. Esto se logra
fácilmente a través del conjunto de mangueras de conexión
rápida suministrado con el equipo.
Nota: las conexiones de agua deben realizarse como se muestra
en la Figura A. El equipo no funcionará correctamente si las
conexiones no se realizan con la orientación correcta.
MODELO TENSIÓN TIPO DE
CONECTOR
5WK14 120/1/60 5-15P
5WK14 120/1/60 5-15P
5WK18 208-230/1/60 6-15P
5WK23/26 208-230/1/60 6-15P
Figura 3
Figura 2
