2
3
3
5
3
4
5
6
7
7
8
9
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11,12
13
13
13
13
13
14
14
15
16
17-22
2
Tabla de contenidos:
INFORMACIÓN GENERAL ...............................................................................
INSTRUCCIONES DE INSTALACIÓN ..............................................................
Requisitos eléctricos .........................................................................................................
Ubicación de las conexiones de agua ...........................................................................
ESPECIFICACIONES E INFORMACIÓN ELÉCTRICA ...................................
FACILIDAD DE MANTENIMIENTO ................................................................
Vista lateral de la estructura del equipo 5WK07 ..........................................................
Vista lateral de la estructura del equipo 5WK07 ..........................................................
Vista frontal de la estructura del equipo 5WK14 .........................................................
Vista trasera de la estructura del equipo 5WK14 .........................................................
Vista trasera de la estructura del equipo 5WK18/26 ....................................................
Vista lateral de la estructura del equipo 5WK18/26 14..............................................
OPERACIÓN DEL EQUIPO 11 .........................................................................
Encendido del equipo: ..................................................................................................
Fan Hi (ventilador a alta velocidad): ...........................................................................
Fan Lo (ventilador a baja velocidad): ...........................................................................
Cooling Hi (enfriamiento alto): ...................................................................................
Cooling Lo (enfriamiento bajo): ..................................................................................
Heat Hi (calefacción alta) (equipo con bomba de calentamiento): .........................
Heating Lo (calefacción baja) (equipo con bomba de calentamiento): ..................
Conguración de la temperatura: ................................................................................
Apagado del equipo: ......................................................................................................
Otras conguraciones: ..................................................................................................
Tiempo de apagado del compresor: ............................................................................
Modo de autorrecuperación (*): ..................................................................................
Alarmas de vericación: ...............................................................................................
Control remoto opcional: ........................................................................................
INSPECCIÓN Y REPARACIÓN DEL SISTEMA ELÉCTRICO .......................
Capacitores del compresor y del motor del ventilador 19 .........................................
INSPECCIÓN Y REPARACIÓN DEL SISTEMA DE REFRIGERACIÓN .......
MANTENIMIENTO PREVENTIVO ................................................................
Almacenamiento del equipo .........................................................................................
DIAGRAMAS ELÉCTRICOS.............................................................................
5WK07 115V/1 PH.......................................................................................................
5WK14 115V/1 PH.......................................................................................................
5WK18 AND 5WK26 208-230V 1 PH.........................................................................
GUÍA DE SOLUCIÓN DE PROBLEMAS....................................................
Cada equipo es completamente independiente e
incluye el sistema de refrigeración completo, los compo-
nentes eléctricos, el condensador y la
válvula de agua en un sólo gabinete. Todos los equipos
Koldwave, excepto el modelo 5WK07, se encuentran
provistos de ruedas de alta resistencia. Posee dos ruedas
giratorias bloqueables que evitan que el equipo se deslice,
y dos ruedas jas que facilitan el manejo en el traslado del
equipo. El equipo Koldwave modelo 5WK07 se suminis-
tra con almohadillas en su parte inferior.
Para lograr el control adecuado del caudal de agua que
entra en la válvula automática de control de agua, con-
sulte la sección Especicaciones e información eléctrica
de este manual donde encontrará la presión de agua
mínima necesaria para el abastecimiento de agua del con-
densador. La temperatura del agua a la salida del con-
densador de la unidad no debe exceder los 110°F (43°C).
El no cumplir con esta indicación, anulará la garantía
del sistema de refrigeración. En los modelos con bomba
de calentamiento no se recomienda hacer funcionar el
equipo en el ciclo de calefacción cuando la temperatura
del agua se encuentre por debajo de 50°F (10°C). Hacerlo
podría reducir la capacidad de calentamiento especica-
da, y puede hacer que el control de congelación desactive
el compresor, lo que ocasiona una pérdida de calefacción.

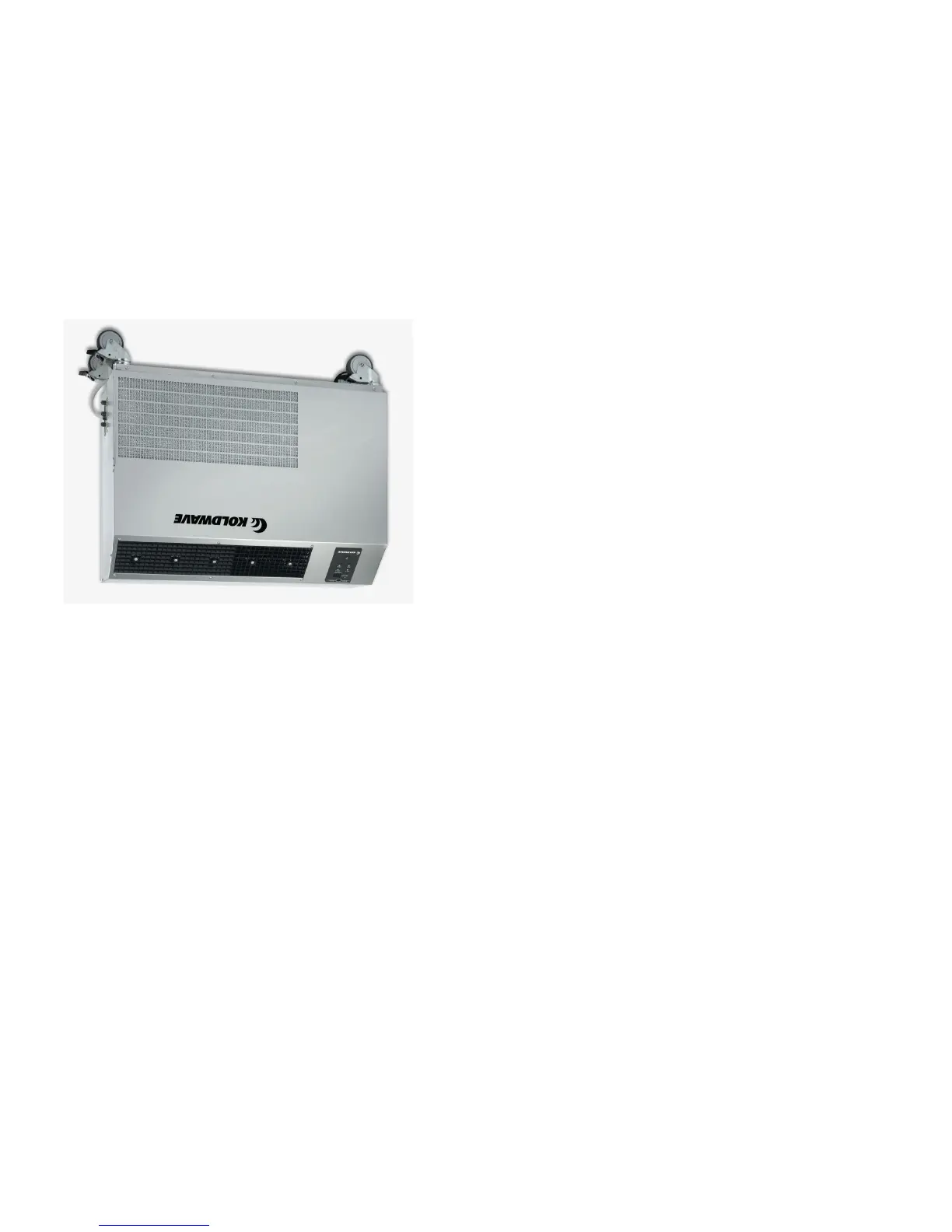

Modelo 5WK26
En los equipos con la opción de bomba de calentamiento,
el usuario puede seleccionar manualmente entre las fun-
ciones HEAT (calor) y COOL (frío) mediante la pantalla
táctil del panel de control o el control remoto opcional.
Información general
Los equipos de aire acondicionado y las bombas de calor Kold-
wave de la serie 5WK son equipos portátiles de refrigeración
por agua diseñados para aplicaciones en las cuales el aire exte-
rior no se encuentra disponible y se requiere de refrigeración
in situ. El aire acondicionado Koldwave enfría una zona por
completo mediante la descarga de aire a través de una rejilla
de suministro. Para la instalación solo se requiere suministro
eléctrico, abastecimiento y descarga de agua para el condensa-
dor, y una tubería de drenaje de condensación.
El condensador enfriado por agua requiere solamente la canti-
dad de agua necesaria para alcanzar las presiones deseadas alta
y baja del sistema de refrigeración. La presión de agua mínima
a la entrada del condensador para una temperatura de 85ºF
(29.4°C) puede encontrarse en la sección Especicaciones e
información eléctrica de este manual. La válvula de regulación
de agua accionada por la presión del sistema de refrigeración
controla el caudal de agua hacia el condensador.
