88
Nederlands
DVB-T2 FTA20
Digitale settopbox
Verpakkingsinhoud
• Digitale settopbox
• Afstandsbediening (incl. 2 AAA-batterijen)
Beschrijving
De digitale settopbox is een apparaat waarmee u toegang
krijgt tot digitale TV- en radiokanalen op uw TV.

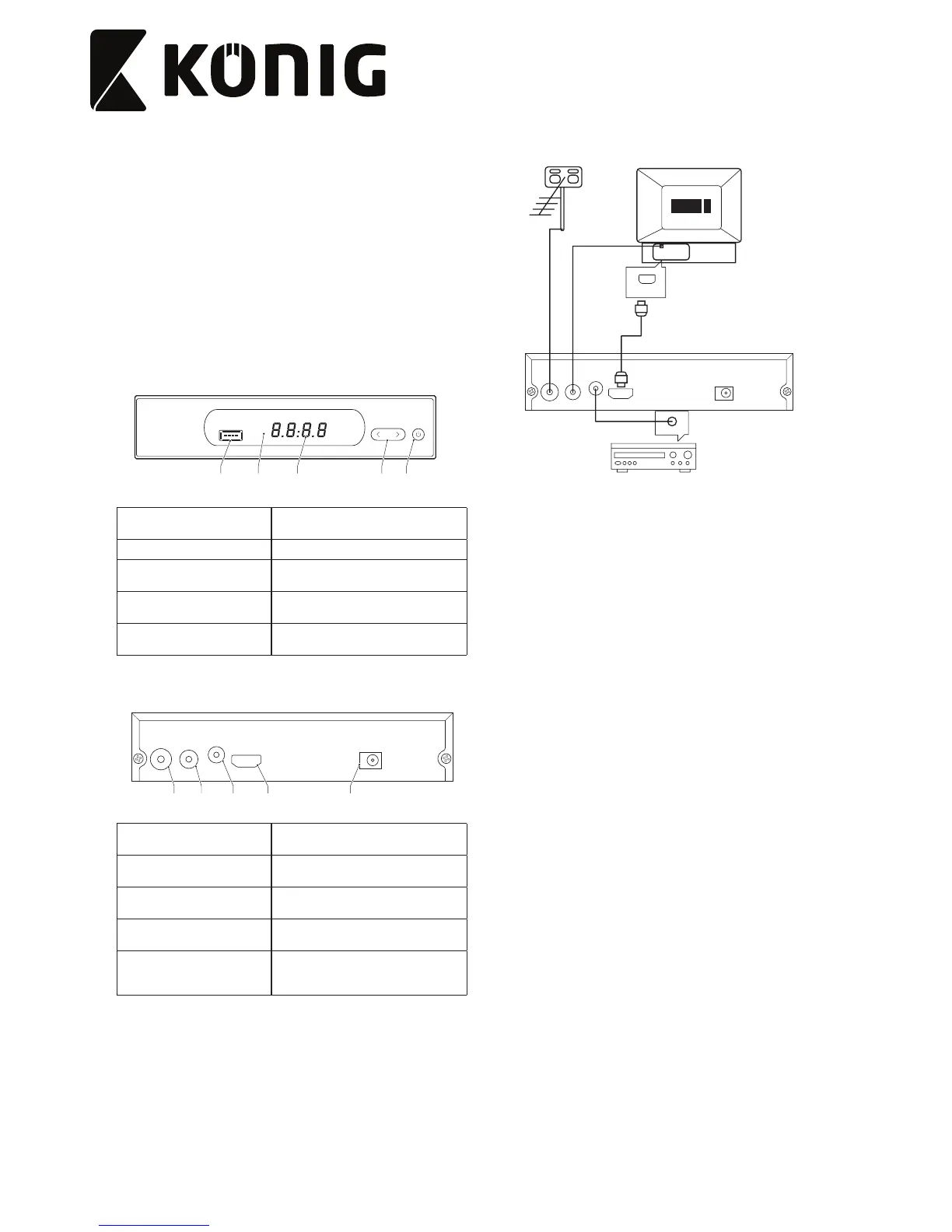

Voorpaneel
4 13 25
1. Aan/uit-knop
• Druk op de knop om het apparaat in
of uit te schakelen.
2. Display
3. Afstandsbedieningssensor
• Richt de afstandsbediening op de
afstandsbedieningssensor.
4. Pijlknoppen
• Druk op de knoppen om naar het
volgende of het vorige kanaal te gaan.
5. USB-ingang
• Sluit een USB-apparaat met een
USB-kabel aan op de USB-ingang.
Achterpaneel
6 7 8 9 10
HD OUT
DC-5V-IN
ANT OUT
COAXIAL
ANT IN
6. RF-ingang
• Sluit de externe antenne met een
coaxkabel aan op de RF-ingang.
7. RF-uitgang
• Sluit de TV met een coaxkabel aan op
de RF-uitgang.
8. Coaxiale uitgang
• Sluit een audio-apparaat met een
coaxkabel aan op de coaxiale uitgang.
9. HDMI-uitgang
• Sluit de TV met een HDMI-kabel aan
op de HDMI-uitgang.
10. DC-ingang (5V)
• Sluit de stroomadapter aan op de
DC-ingang van het apparaat en op het
stopcontact.
Aansluitschema
HDMI
COAXIAL
