Konig KN-HDMISPL30 - Bedienelemente und Funktionen; Anschluss und Betrieb

5
Lagertemperatur -10ºC bis +80ºC
Lager-Luftfeuchtigkeit 5% bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Spannungsversorgung
Externe Spannungsversorgung 5V DC / 4A
Leistungsaufnahme 20 W
Konformität
Konvertereinheit FCC, CE, UL
Spannungsversorgung UL, CE, FCC
Zubehör
Netzteil Euronorm
Bedienungsanleitung
Hinweis: Änderungen der Spezikationen vorbehalten, auch ohne Vorankündigung.

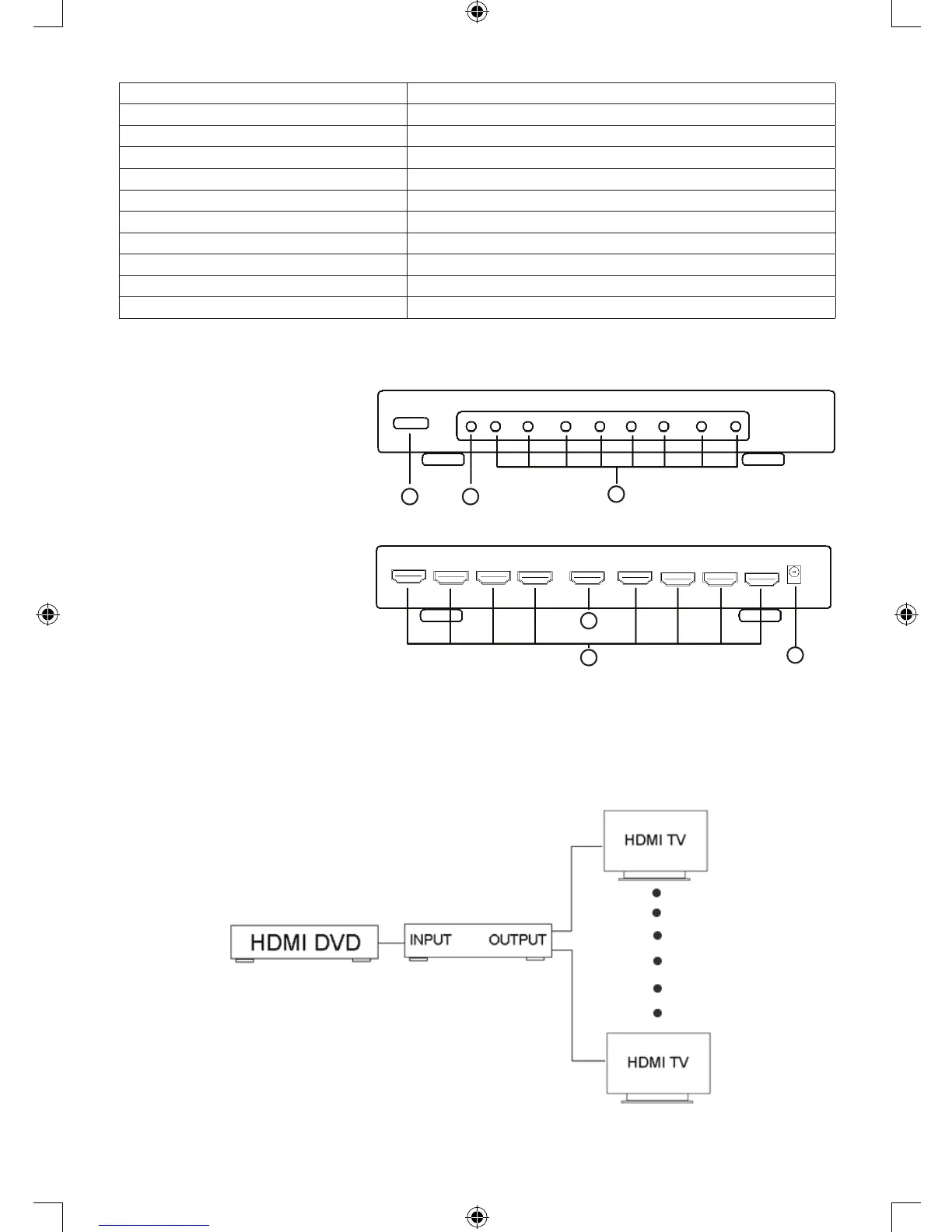

Bedienelemente und Funktionen:
1) Ein-/Ausschalter
2) Status-LED
3) Aktiver Port LED
4) HDMI-Eingang
5) 8 x HDMI-Ausgang
6) 5V DC-Netzteileingang
Anschluss und Betrieb:
• Schließen Sie die HDMI-
Eingangsquelle und die
Ausgabegeräte am HDMI-
Splitter an (HDMI-Kabel
optional).
*siehe Anschlussdiagramm
• Schließen Sie den DC-Stecker des 5V-Netzteils am Gerät und danach den Netzstecker des
Netzteils an der Steckdose an.
• Schalten Sie das Gerät ein.
Achtung: Kabel vorsichtig anschließen/abziehen.
Anschlussdiagramm:
HDMI-
Kabel
HDMI-
Kabel
HDMI-
Kabel
HDMI-SPLITTER
1
4
5
6
2
3
