[ES] INFORMACIÓN/ [IT] INFORMAZIONI/ [EN] INFORMATION/
[FR] INFORMATION/
[ES] Información importante: versión, consumo… Con la pantalla del mando
mostrando O, pulse las teclas a la vez durante 2 segundos.
[IT] Informazioni importanti: versione, consumo... Con lo schermo del telecomando
indicando O, premere i tasti allo stesso tempo per 2 secondi.
[EN] Important information: version, consumption... With the remote control
screen showing O, press the keys at the same time for 2 seconds.
[FR] Informations importantes: version, consommation... Avec l’écran de la
commande a
chant O, appuyez sur les boutons en même temps pendant
2 secondes.
^
^
^
^
^
^
^
^

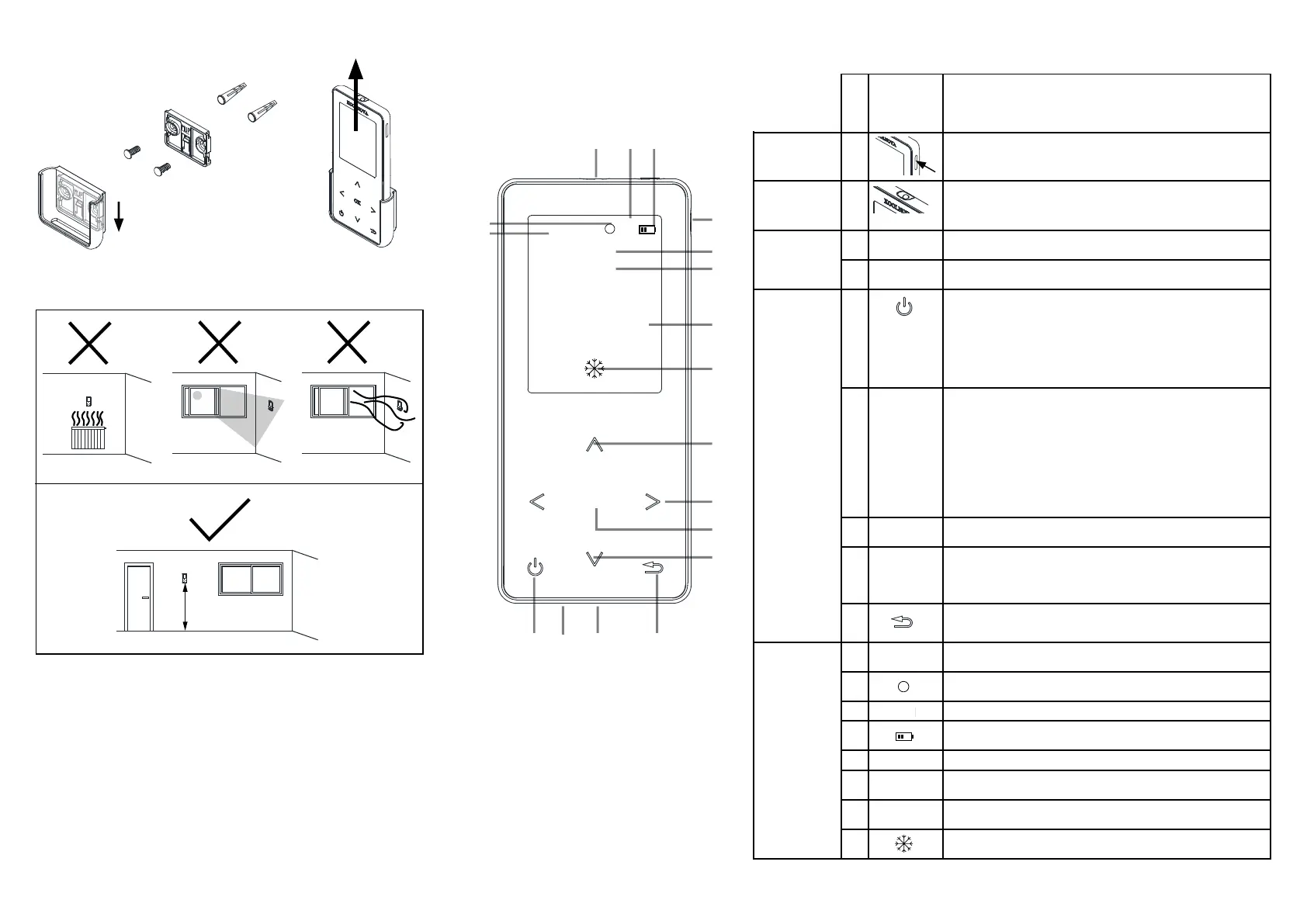

[ES] DESCRIPCIÓN/ [IT] DESCRIZIONE/ [EN] DESCRIPTION/ [FR] DESCRIPTION
[ES] MONTAJE/ [IT] MONTAGGIO/ [EN] ASSEMBLY/
[FR] ASSEMBLAGE
KOOLNOVA
OK
KOOLNOVA
OK
Z
Z
Z
MASTER
Thursday
15:34
P
Z
Z
Z
MASTER
Thursday
15:34
P
Off
23
°C
,5
[ES] UBICACIÓN/ [IT] UBICAZIONE/ [EN] SITUATION/
[FR] LOCALISATION
www.koolnova.com
N° IMAGEN
IMMAGINE
FUNCIÓN
FUNZIONE
FUNCTION
FONCTION
BOTÓN
TASTI
BUTTON
BOUTON
1 Presionar el botón lateral para activar el dispositivo/ Premere
il pulsante laterale per attivare il telecomando/ Press the side
button to activate the device/ Appuyez sur le bouton latéral
pour activer l’appareil
EMISOR IR
EMITTENTE IR
EMITTER IR
ÉMETTEUR IR
2 Comunicación con rejilla y gateway infrarrojo/ Comunicazione
con bocchetta e interfaccia infrarossi/ Communication with
grid and infrared gateway/ Communication avec la grille et le
réseau infrarouge
ENTRADA
INGRESSI
INPUTS
ENTRÉE
3 Micro USB Carga del mando/ Carica del telecomando/ Charge of the
remote control/ Charge de la commande
4 NTC Medición de temperatura/ Misurazione della temperatura/
Temperature measurement/ Mesure de la température.
5 Enciende-Apaga la zona. Stop del sistema (mando MASTER
pulsación > 2s)/
Attiva-Disattiva la zona. Arresto del sistema (telecomando
MASTER premere> 2s)/
On-O zone. System stop (MASTER remote control press>
2s).
Allumer-éteindre la zone. Arrêt du système (commande
MASTER pulsation > 2s)
6
OK
Conrmar/ Confermare/ Conrm/ Conrmer.
Acceso a menú de instalador (mando MASTER pulsación > 5s)
con la pantalla del mando mostrando O o Stop/
Accesso al menu di installatore (telecomando MASTER
premere> 5s) con lo schermo del telecomando indicando O
o Stop/
Access to installer menu (MASTER remote control press> 5s)
with the remote control screen showing O or Stop.
Accès au menu de l’installateur (commande MASTER pulsation
> 5s) avec l’écran de commande achant O ou Stop
7 Menú de usuario (rotativo)/ Menu utente (rotativo)/ User
menu (rotary)/ Menu utilisateur (rotatif)
8
^
SUBIR-BAJAR. Ajuste de la temperatura de consigna/
SU-GIÙ. Regolazione della temperatura nominale/
UP-DOWN. Setting of set-point temperature/
MONTER-DESCENDRE. Ajustement de la température de
consigne
9 Retrocede un nivel de menú/ Torna indietro di un livello nel
menu/ Go back one menu level/ Revient au niveau précédent
du menu
10
MASTER /
SLAVE
Muestra el tipo de mando/ Indica il tipo di telecomando/ Show
the type of remote control/ Indique le type de commande
11 Programación horaria activa/ Programmazione oraria attiva/
Time schedules activate/ Programmation horaire active
12 Sleep activo/ Sleep attivo/ Active sleep/ Sleep actif
13 Estado de la Batería/ Stato della batteria/ Battery Status/
État de la batterie
14 00:00 Hora/ Ora/ Hour / Heure
15 Día de la semana/ Giorno della settimana/ Day of the week/
Jour de la semaine
16 °C /°F Temperatura de consigna/ Temperatura nominale/ Set-point
temperature/ Température de consigne
17 Modo de funcionamiento/ Modo di funzionamento/ Operation
mode/ Mode de fonctionnement
TECLAS
TASTI
KEYS
TOUCHES
PANTALLA
SCHERMO
SCREEN
ÉCRAN
KOOLNOVA
OK
KOOLNOVA
OK
Z
Z
Z
MASTER
Thursday
15:34
P
Z
Z
Z
MASTER
Thursday
15:34
P
Off
23
°C
,5
KOOLNOVA
OK
KOOLNOVA
OK
Z
Z
Z
MASTER
Thursday
15:34
P
Z
Z
Z
MASTER
Thursday
15:34
P
Off
23
°C
,5
KOOLNOVA
OK
KOOLNOVA
OK
Z
Z
Z
MASTER
Thursday
15:34
P
Z
Z
Z
MASTER
Thursday
15:34
P
Off
23
°C
,5
KOOLNOVA
OK
KOOLNOVA
OK
Z
Z
Z
MASTER
Thursday
15:34
P
Z
Z
Z
MASTER
Thursday
15:34
P
Off
23
°C
,5
KOOLNOVA
OK
KOOLNOVA
OK
Z
Z
Z
MASTER
Thursday
15:34
P
Z
Z
Z
MASTER
Thursday
15:34
P
Off
23
°C
,5
^
^
^
KOOLNOVA
OK
KOOLNOVA
OK
Z
Z
Z
MASTER
Thursday
15:34
P
Z
Z
Z
MASTER
Thursday
15:34
P
Off
23
°C
,5
KOOLNOVA
OK
KOOLNOVA
OK
Z
Z
Z
MASTER
Thursday
15:34
P
Z
Z
Z
MASTER
Thursday
15:34
P
Off
23
°C
,5
KOOLNOVA
OK
KOOLNOVA
OK
Z
Z
Z
MASTER
Thursday
15:34
P
Z
Z
Z
MASTER
Thursday
15:34
P
Off
23
°C
,5
KOOLNOVA
OK
KOOLNOVA
OK
Z
Z
Z
MASTER
Thursday
15:34
P
Z
Z
Z
MASTER
Thursday
15:34
P
Off
23
°C
,5
KOOLNOVA
OK
KOOLNOVA
OK
Z
Z
Z
MASTER
Thursday
15:34
P
Z
Z
Z
MASTER
Thursday
15:34
P
Off
23
°C
,5
KOOLNOVA
OK
KOOLNOVA
OK
Z
Z
Z
MASTER
Thursday
15:34
P
Z
Z
Z
MASTER
Thursday
15:34
P
Off
23
°C
,5
5 9
1
2
7
12 13
16
14
15
17
10
11
8
8
6
4 3
KOOLNOVA
OK
KOOLNOVA
OK
1,5m
