KOOMANDO TM5886 - Caractéristiques; Instructions de Sécurité

Centre de contrôle TM5886 e TM5895 pour
les moteurs tubulaires, et des amortisseurs
CARACTÉRISTIQUES
Tension de fonctionnement: 85 - 265Vac
(110Vac 60Hz / 50Hz 220VAC)
Température de fonctionnement: -20°C à +60°C
Temps de travail: 100s
Cylindrée: 1 HP (735W), 220Vca ou 0,5 HP, 110Vac
Fusible intégré: circuit (0.5A) Moteur (10A 250V)
Fréquence de travail: 433,92 Mhz
Mémorisé les télécommandes max: 30
Taille: 150x100x40 mm
Poids: 245 gr
Protection IP56
II. INSTRUCTIONS DE SÉCURITÉ
- S’il vous plaît lire ce manuel avant mise en service.
- Assurez-vous que la machine est pas vivre avant ouvrir
le couvercle de l’équipement.
- Effacer la mémoire avant la mise en service du unité
(ref. Effacement de la mémoire).
- Le signal peut être perturbée par d’autres dispositifs de
communication.
- L’appareil ne doit être utilisé que pour le contrôle manuel et / ou
par radio de motoréducteurs pour volets roulants.
Il est enterdit de l’utiliser pour le contrôle à haute risque.
- Chaque risque de sécurité doit être éliminé avant utilisation.
- Si nécessaire, remplacer les fusibles avec un de la même caracteristi-
ques.

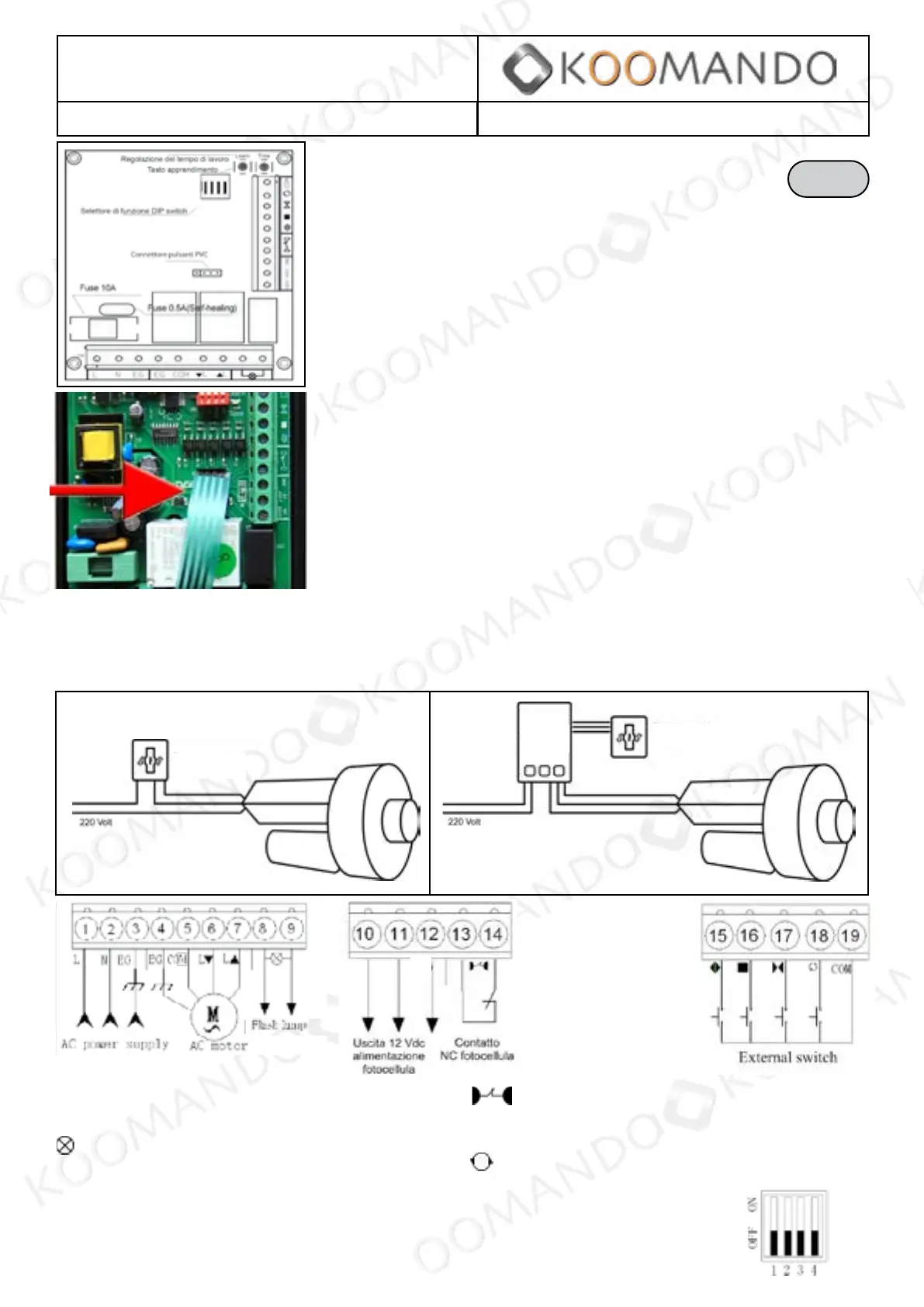

II DES CONNEXIONS ÉLECTRIQUES
I.
1
2
3
4
5
6
7
8
9
10
ATTENTION
Si l’appareil est installé à l’extérieur il est conseillé de débrancher le câble plat des boutons.
Si le moteur est commandé par des boutons-poussoirs ou un sélecteur à clé (voir Schéma 1), la connexion doit être modiée
de manière à ce que les câbles du moteur soient connectés à l’unité de commande sans interruption (voir Schéma 2).
Schéma 1 Schéma 2
Sélecteur à clé
ou bouton
Sélecteur à clé
ou bouton
Unité de
commande
Moteur
Moteur
10 au 11 décembre sortie Vac
pour la puissance de la cellule
photoélectrique.
13-14 NC connexion photocel-
lule: si non utilisé, laisser la.
L - N entrée ligne 220V
EG terre ne-line-moteur
COM - ▲ - ▼ sortie du moteur
la lumière de sortie 220V clignotant
ou lampe de courtoisie
12V - GND photocellules de puissance de sortie
N.C. photocellules
◄► - COM bouton d’ouverture d’entrée (N.A.)
▀
- COM bouton d’arrêt stop
►◄ - COM entrée bouton de fermeture
- COM étape bouton entrée
(OUVERT - STOP-CHIUDE- ARRÊT ...)
Connexions
DIP1
ON ou OFF change la
direction de déplacement
du moteur
DIP2
ON commande unique
OFF contrôle 3 touches
de commande
DIP3 (uscita 8-9)
ON clignotant Lumière
OFF xe
DIP4
ON homme présant
OFF semi-automatique
+12 +12
- GND
0 V
FR
Utilisateur Panneau de conguration manuelle
