KOOMANDO TM5886 - Specifiche Tecniche; Instrucciones de Seguridad

Centro de control TM5886 y TM5895
para motores tubulares, y amortiguadores
Panel de control Manual del usuario
SPECIFICHE TECNICHE
Tensión de trabajo: 85 - 265Vac
(110Vac 60HZ / 220Vac 50HZ)
Temperatura de trabajo: -20ºC / +60°C
Tiempo de trabajo: 100s
Capacidad del motor: 1 HP (735W), 220Vac o 0,5 HP, 110 Vac
Fusible integrado: circuito (0.5A), motor (250V 10A)
Frecuencia de trabajo: 433.92
Memorizado controles a distancia máx: 30
Tamaño: 150x100x40 mm
Peso: 245 g
Protección IP56
II. INSTRUCCIONES DE SEGURIDAD
- Por favor lea este manual antes puesta en marcha.
- Asegúrese de que la máquina no está online antes abra la tapa
del equipo.
- Borrar la memoria antes de la puesta en marcha de la unidad
(ref. Borrado de la memoria).
- La señal puede ser perturbado por otros dispositivos de
comunicación.
- La unidad sólo debe ser utilizado para el control manual y / oa
través de la radio de motorreductores para persianas.
El uso para el control de sistemas de alto riesgo.
- Cada riesgo de seguridad debe ser eliminado antes de su uso.
- Si es necesario, sustituya los fusibles con uno de la misma tics.

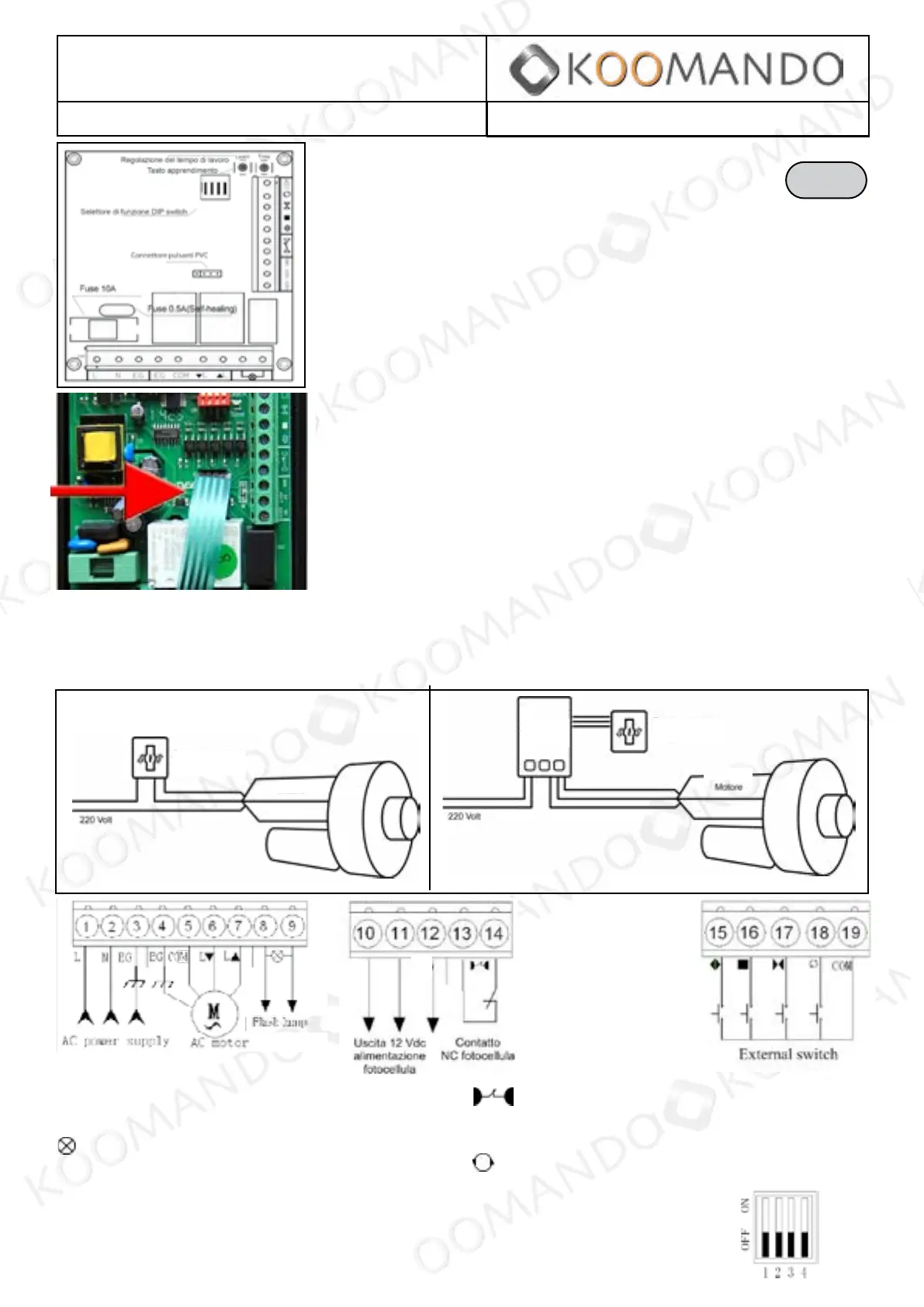

III. CONEXIONES
I.
1
2
3
4
5
6
7
8
9
10
PRECAUCIÓN
Si la unidad se instala en el exterior es aconsejable desconectar el cable plano de los botones.
Si el motor se controla con los botones pulsadores o el selector de teclas (consulte el Diagrama 1), la conexión debe modi-
carse de modo que los cables del motor se conecten a la unidad de control sin interrupción (consulte el Diagrama 2).
Diagrama 1 Diagrama 2
Botones o
selector de teclas
Botones o
selector de teclas
Unidad
de control
Motor
Motor
10-11 salida de 12 Vac para
fotocélulas
13-14 conexión NC fotocélula:
si no se utiliza, déjese puen-
teado
L - N línea de entrada 220V
EG na línea-motor de la tierra
COM - ▲ - ▼ la potencia del motor
intermitente 220V salida de luz
o luz de cortesía
12V - GND fotocélulas de potencia de salida
fotocélulas N.C.
◄► - COM botón de apertura de la entrada (N.O.)
▀
- COM botón de parada de entrada (N.O.)
►◄ - COM botón de cierre de entrada (N.O.)
- COM paso a paso de entrada de botón
(ABIERTO, STOP, CERRAR, STOP...)
Conexiones eléctricas
+12 +12
- GND
0 V
DIP1
ON o OFF cambia la
dirección de movimiento
del motor
DIP2
ON botón de control
único
OFF 3 teclas de control
DIP3 (salida 8-9)
ON lluz intermitente
OFF luz ja
DIP4
ON Deadman
OFF semiautomática
ES
