ПОДКЛЮЧЕНИЕ К СЕТИ ЭЛЕКТРОПИТАНИЯ
Духовки, оснащенные трехполюсным кабелем, сконструированы для работы на переменном токе, с
частотой и напряжением тока, указанными в заводской табличке с техническими данными.
Проверьте, соответствует ли напряжение и частока тока указанным в данной заводской табличке.
Соедниение кабеля электропитания

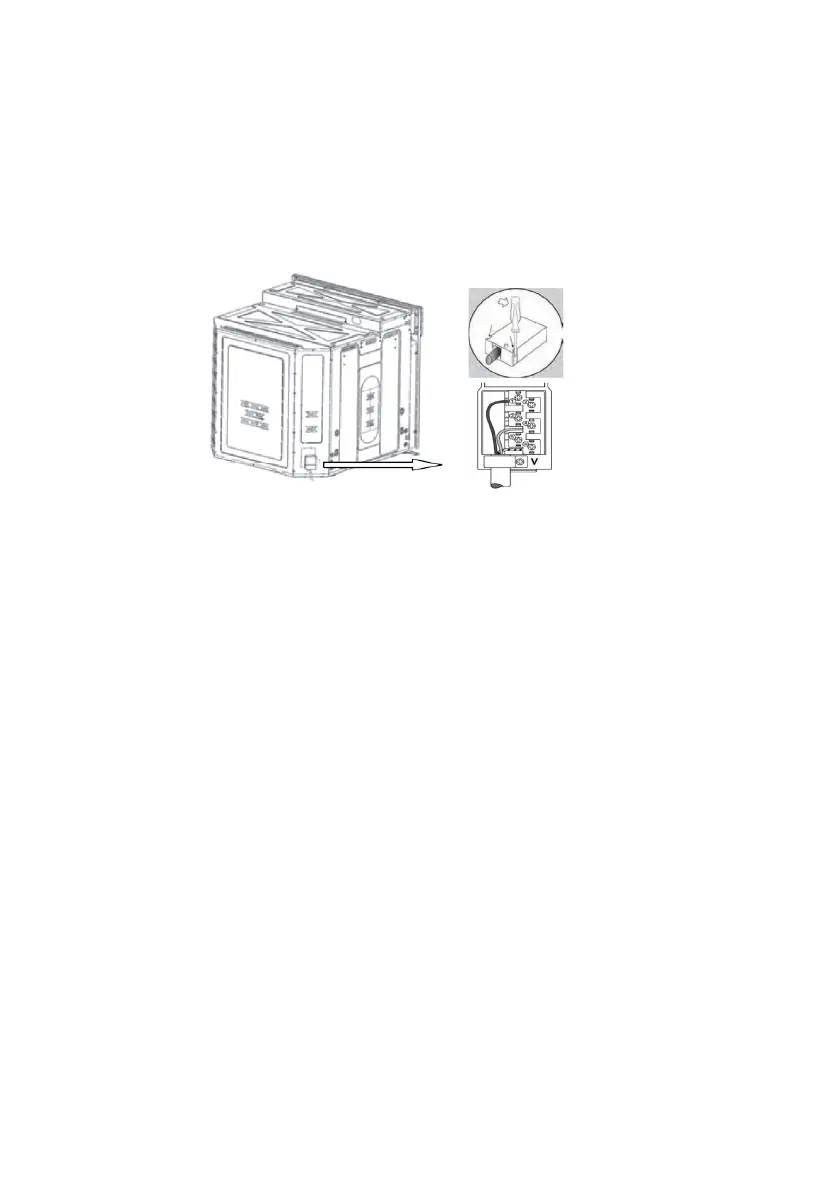

Рис. 2.
1. Откройте клеммную коробку
при помощи отвертки, поместив ее под боковыми шпонками на
крышке, потяните и откройте крышку (см. Рис. 2).
2. Установите кабель, открутите шуруп кабельного зажима, и три шурупа контактов L- N- ╧ , и затем
зафиксируйте провода под шляпками шурупов, в соответствии с цветами:
СИНИЙ - (N)
КОРИЧНЕВЫЙ - (L)
ЖЕЛТО-ЗЕЛЕНЫЙ – заземление ( ╧ )
3. Поместите кабель в соответствующее отверстие
.
4. Закройте крышку клеммной коробки.
Внимание: наличие заземления обязательно по закону.
Подключение электропровода к сети электропитания
Для прямого подключения к сети электропитания, необходимо предусмотреть наличие выключателя,
гарантирующего отключение от элеткросети, с расстоянием между контактами, которое позволяет
полное отключение в условиях напряжения категории III, в соответствии с нормами по установке.
Подсоедините стандартную
вилку, соответствующую характеристикам, указанным в заводской
табличке с техническими данными.
Необходимо расположить электропровод таким образом, чтобы он не нагревался выше 50°C ни в
одной точке.
Установщик несет ответственность за корректное подключение к электросети, а также за соблюдение
правил по технике безопасности.
Перед подключением к элеткросети, удостоверьтесь в том, что:
- розетка
имеет заземление, и соответствует действующим нормам.
- розетка в состоянии выдержать максимальную потребляемую мощность духовки, указанную в
заводской табличке с техническими данными.
- напряжение тока соответствует данным, указанным в заводской табличке с техническими
данными.
- розетка совместима с вилкой прибора. В противном случае, замените розетку, либо вилку.
