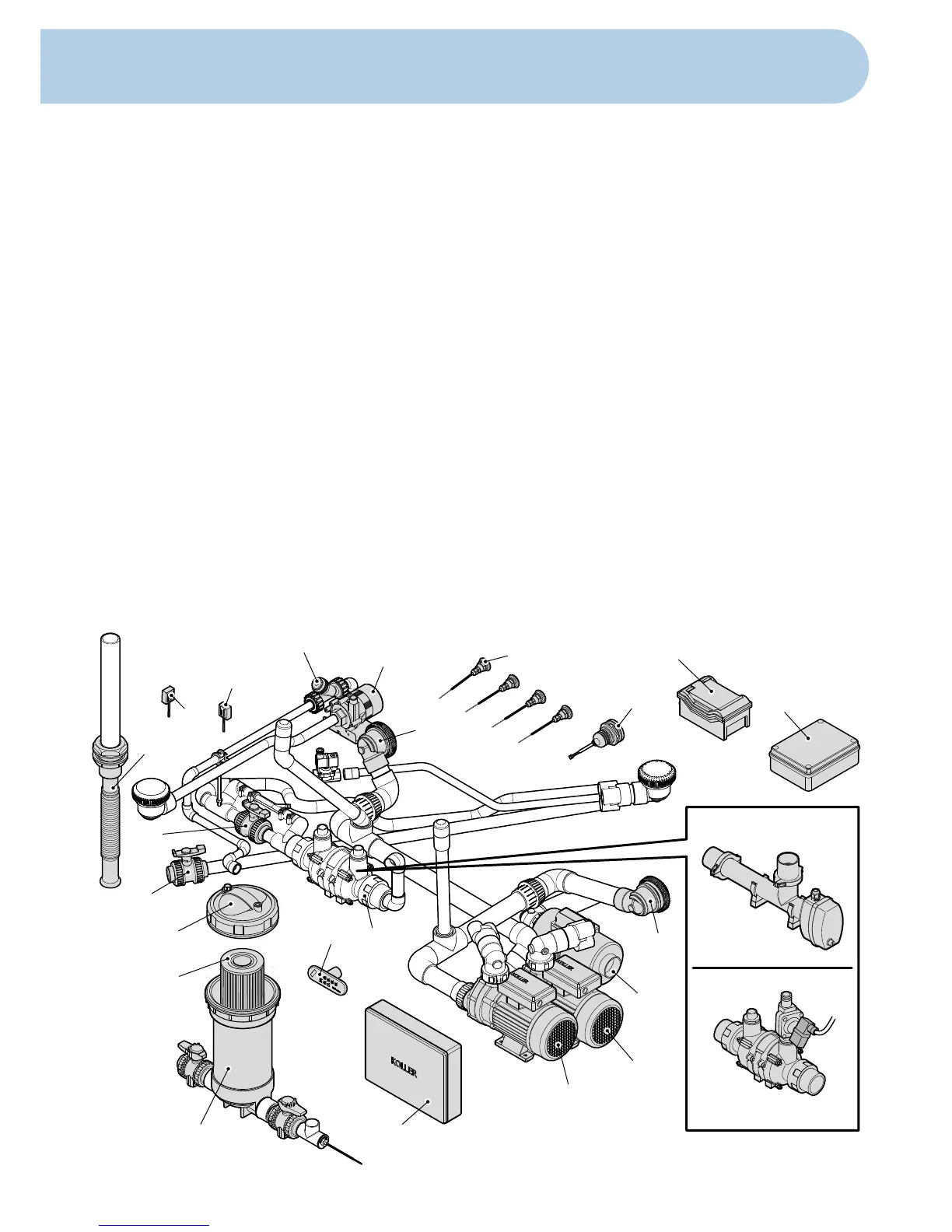

KOS Quadrat - System Components Overview

12
IT - Gruppo sistema minipool
GB - Minipool system unit
DE - Baugruppe Minipool-System
FR - Groupe système minipool
ES - Grupo sistema minipool
PT - Grupo sistema minipool
Quadrat
10
15
21
20
5
3
2
13
11
6
12
14
18
16
8
8
7A
7A
7B
7B
17
1
4
19
9
IT
1 Contenitore ltro
2 Coperchio ltro
3 Filtro a cartuccia
4 Valvola di scarico
5 Valvola di non ritorno
6 Valvola reg. ozono
7A Riscaldatore elettrico
7B Scambiatore di calore
acqua/acqua
8 Pompa idromassaggio
9 Pompa ltrazione
10 Tasti subacquei
11 Tastiera
12 Faro RGB
13 Aspirazione pompa1
14 Aspirazione pompa2
15 Troppo pieno
16 Blower
17 Centralina
18 Centralina di collega-
mento
19 Sistema audio
bluetooth
20 Sensore di livello vasca
21 Sensore di livello mini-
mo
GB
1 Cartridge lter holder
2 Filter cover
3 Cartridge lter
4 Drain valve
5 No-return valve
6 Valve for regulating
ozone
7A Electric heater
7B Heat Exchanger
(water/water)
8 Hydromassage pump
9 Filtration pump
10 Underwater keys
11 Keyboard
12 Light RGB
13 Aspiration pump1
14 Aspiration pump2
15 Overfull
16 Blower
17 Control unit
18 Connection unit
19 Bluetooth Audio
System
20 Tub level sensor
21 Sensor of minimum
level
DE
1 Behälter Einsatzlter
2 Filterdeckel
3 Filter
4 Ablassventil
5 Rückschlagventil
6 Ozonregelventil
7A Heizgerät
7B Wasser-Wärmetau-
scher
8 Elektropumpe
9 Filterpumpe
10 Unterwasser-Tasten
11 Tastatur
12 RGB-Leuchte
13 Ansaugung Pumpe 1
14 Ansaugung Pumpe 2
15 Überlauf
16 Blower
17 Steuereinheit
18 Schaltkasten
19 Audio-Bluetooth
-System
20 Wannenpegel-Sensor
21 Mindestpegelsensor
FR
1 Conteneur ltre
2 Couvercle ltre
3 Filtre
4 Vanne d’évacuation
5 Vanne de non retour
6 Vanne de rég. de l’ozone
7A Réchaueur
7B Échangeur de chaleur
eau/eau
8 Électropompe
9 Pompe de ltration
10 Touches subaquatiques
11 Clavier
12 Spot RGB
13 Aspiration pompe1
14 Aspiration pompe2
15 Trop plein
16 Blower
17 Centrale
18 Centrale de raccorde-
ment
19 Système audio blue-
tooth
20 Capteur de niveau de
la vasque
21 Capteur de niveau
minimal
ES
1 Recipiente ltro
2 Tapa de ltro
3 Filtro
4 Válvula de desagüe
5 Válvula antirretorno
6 Válvula reg. ozono
7A Calentador
7B Intercambiador de
calor agua-agua
8 Electrobomba
9 Bomba de ltración
10 Teclas sumergidas
11 Teclado
12 Foco RGB
13 Aspiración bomba1
14 Aspiración bomba2
15 Rebosadero
16 Blower
17 Unidad de control
18 Caja de conexiones
19 Sistema de sonido
bluetooth
20 Sensor de nivel ba-
ñera
21 Sensor de nivel mí-
nimo
PT
1 Contentor ltro
2 Tampa ltro
3 Filtro
4 Válvula de
esvaziamento
5 Válvula de não retorno
6 Válvula de ajuste ozono
7A Aquecedor
7B Permutador de calor
água/água
8 Eletrobomba
9 Bomba de ltragem
10 Botões subaquáticos
11 Teclado
12 Projector RGB
13 Aspiração bomba1
14 Aspiração bomba2
15 Tubo ladrão
16 Blower
17 Unidade de controlo
18 Unidade de controlo
de ligação
19 Sistema áudio blue-
tooth
20 Sensor de nível ba-
nheira
21 Sensor de nível mínimo
