-10-
f.
Con los cables de prueba verde, amarillo y rojo
en los terminales E, P y C del instrumento,
conéctelos a la puesta a tierra a medir y a las
picas de tierra auxiliares P1 y C1 clavadas en tierra
en línea recta de acuerdo a la Fig.3.
g. Gire la rueda selectora hasta la escala adecuada,
presione el botón TEST para empezar la medición.
Los usuarios pueden presionar y girar el botón TEST
para realizar una prueba de larga duración si fuese necesario.
h. Tome la lectura
Nota: el procedimiento descrito arriba necesita repetirse
cada vez que se modifique la escala de resistencia Ω.

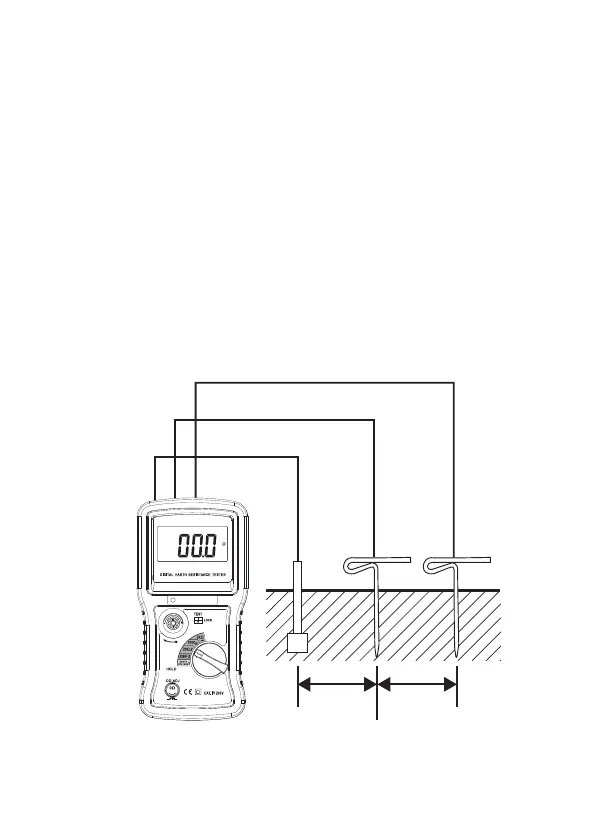

Fig. 3
Verde
Electrodo
de tierra
bajo ensayo
Picas de
tierra
auxiliares
P
E
Amarillo
RojoC
5~10m 5~10m
