KRAL BEV 13 - BEG 43 D Sensor Data Sheet; BEG 43 D Electrical Specifications; BEG 43 D Mechanical Specifications; BEG 43 D Wiring Information

Data sheet / Hoja de datos
BEG 43D
Electrical specification
Sensor specification
Operating principle
Operating switching distance
Output
Circuit
Max. load current
Frequency range
Voltage range
Current consumption (without load
)
Voltage drop
Short circuit and reverse battery
protection
Mechanical specification
Operating range
Max. pressure onto frontside
Operating temperature
- Frontside
Casing material (dry sleeve)
- Plug
Connection
Wire covering
Wire length
Type of protection
inductive
0,5 mm
PNP square wave
200 mA
0…1000 Hz
10…30 V DC
≤ 10 mA
≤ 3 V
yes
250 bar
-20…+100°C
-25…+90°C
Arcap / Ceramics
Right angle plug with
LED (3-channel)
PUR (3x0,25 mm
2
)
3 m
IP 65
Especificaciones eléctricas
Especificación del sensor
Principio del funcionamiento
Distancia de conmutación de
funcionamiento
Salida
Conmutación
Corriente de carga máx.
Rango de frecuencia
Rango de tensión
Consumo de corriente (sin carga)
Caída de tensión
Protección contra cortocircuito
y polaridad inversa
Especificationes mecánicas
Campo de aplicación
Presión máx. sobre parte frontal
Temperatura de funcionamiento
- Parte frontal
Material de carcasa (manguito seco)
- Conector
Tipo de conexión
Revestimiento del cable
Longitud del cable
Tipo de protección
inductivo
0,5 mm
Señal rectangular
PNP
200 mA
0…1000 Hz
10…30 V DC
10 mA
3 V
sí
250 bares
-20…+100°C
-25…+90°C
Arcap / Cerámico
Clavija con salida lateral
y LED (3 polos)
PUR (3x0,25 mm
2
)
3 m
IP 65
PNP
Signal
Gnd
B
+U
10 - 30V DC
1
4
3
1…braun / brown
4…schwarz / black
3…blau / blue
Wiring information / Esquema de conexiones
Wiring information (see below)
Esquema de conexiones (véase abajo)
Plug assignment (see below)
Distribución de terminales (véase abajo)

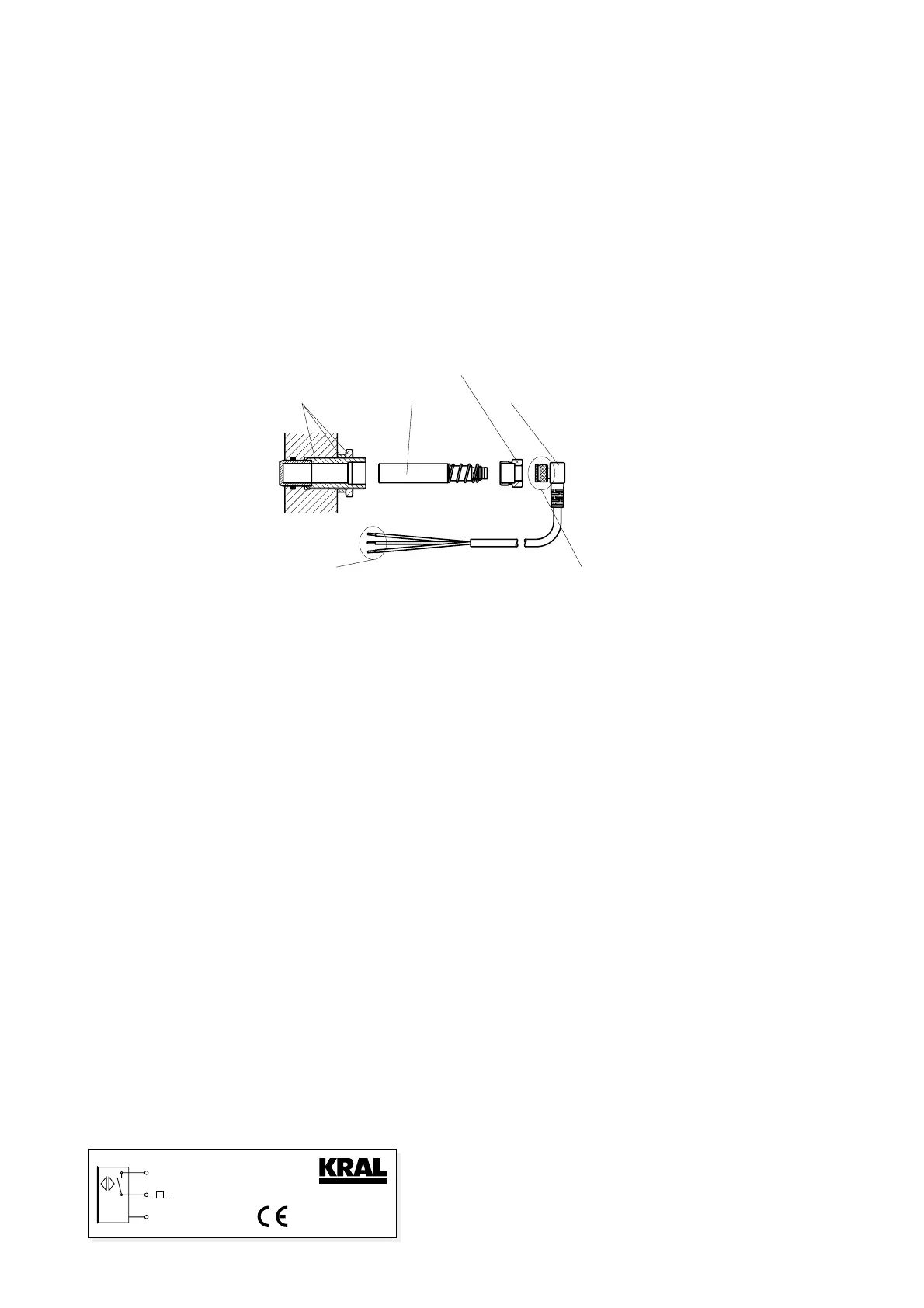

626
Dry sleeve Manguito seco
624
Sensor insert (measuring transducer integrated)
Elemento sensor (convertidor
de medición integrado)
493
to dry sleeve hacia el manguito seco
- 9 -
Right angle plug with LED PUR wire 3x0,25 mm
2
Clavija con salida lateral y LED
Cable PUR 3x0,25 mm
2
1 ... marrón
4 ... negro
3 ... azul
Distribución de terminales
