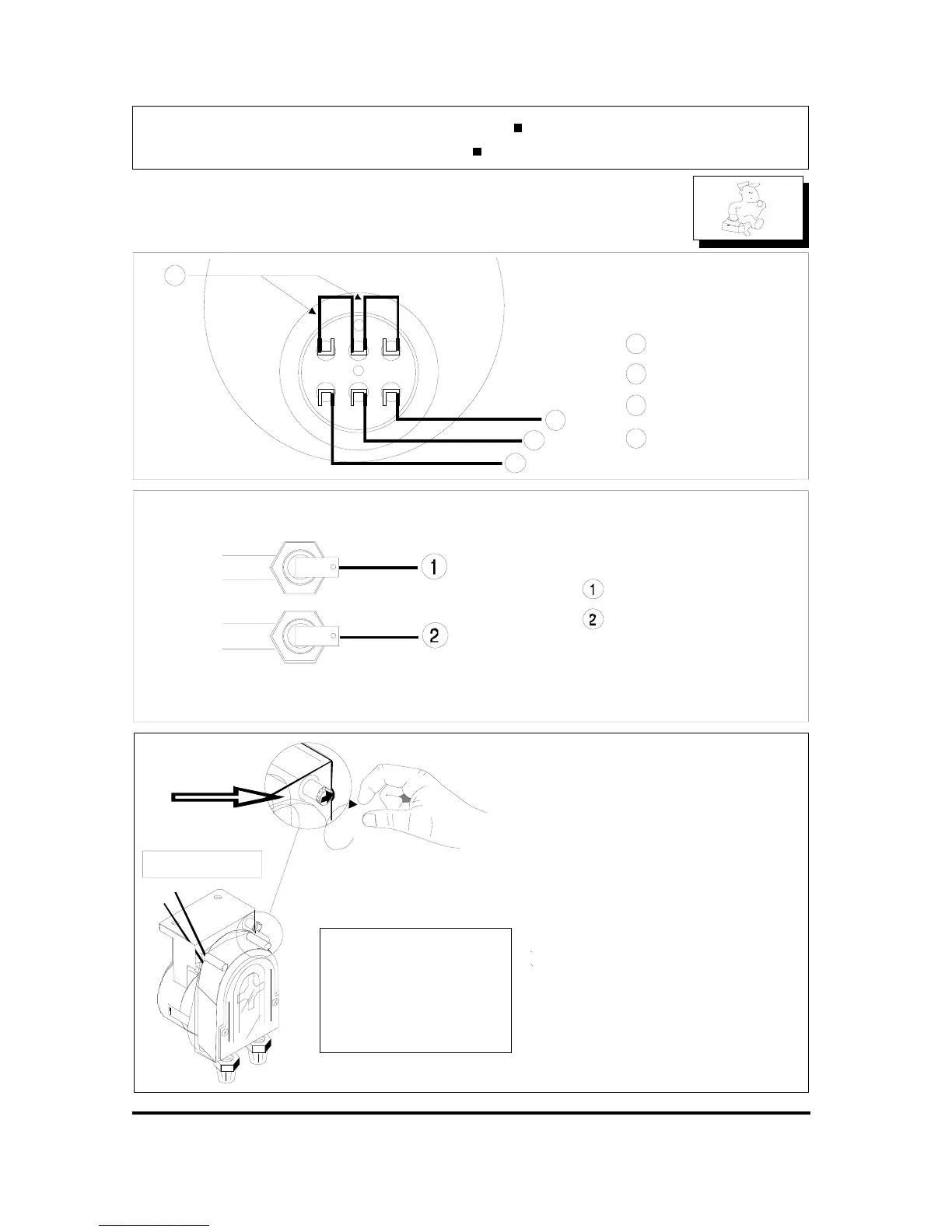

- To increase the detergent
dose turn CW the regulation
screw .
SPOELMIDDELVERBRUIK
DETERGENT PUMP REGULATION
REGULATION DOSEUR THE LAVAGE
REGULACIÓN DOSIFICADOR DE LAVADO
1 cc/sec=3,6 Lit/h
- Tourner dans le sens des
aiguilles d'une montre la vis de
régulation .
Cod.0500060
+
Portée pompe doseur de lavage
Spoelmiddelverbruik
Detergent pump delivery
Wassermenge
- Om de dosering te verhogen
de regel schroef met de klok
mee draaien.
Vis de regulation
Regelschroef
Regulation screw
Regulación del tornillo
- Para aumentar la cantidad
del detergente mover en
sentido horario los tornillos
de regulación
4
1
2
1
3
4
2
3
Marron - Bruin
Mar rón Braun -
Noir - Zwart
Black - Negro
Noir - Zwart
Black - Negro
Colle-f92ek-hospa-2008
AANSLUITSCHEMA
SCHEMA BRANCHEMENTS
CONNECTIONS SCHEME
Bleu - Blauw
Blue - Bleu
Résistance SURCHAUFFEUR - BOILERverwarming
BOILER Elements - Resistencia CALDERÍN
Marron - Bruin
Braun - Marrón
Ponts - Brug
Staples - Puentes
ESQUEMAS CONEXIONES
Résistance CUVE - TANKverwarming
TANK Elements - Resistencia CUBA
