lamber S280 Instructions For The User

Interruttore generale
Finecorsa
Resistenza boiler
Resistenza vasca
Lampada spia linea
Lampada temperatura
Lampada spia livello e ciclo
Contattore di sicurezza
Contattore finecorsa
Pressostato
Termostato boiler
Termostato vasca
Termostato di sicurezza
Motorino timer
Timer
Pompa lavaggio
Elettrov. carico e risciacquo
Pulsante ciclo
Interruttore pompa scarico
Pompa scarico
Relé pompa scarico
Dosatore di lavaggio
Filtro antidisturbo
Interrupteur général
Microinterrupteur
Résistance Surchauffeur
Résistance Cuve
Lampe de ligne
Lampe Température
Lampe de cycle
Contacteur de sureté
Contacteur Microinterrupteur
Pressostat
Thermostat Surchauffeur
Thermostat Cuve
Thermostat de sureté
Moteur Timer
Timer
Pompe de lavage
Electrov. chargement et rinçage
Bouton cycle
Interrup.pompe de vidange
Pompe de vidange
Relais pompe de vidange
Doseur de lavage
Filtre ante-.ennui
IN
Fc
R1
R2
LS
LS2
LS4
MT3
MT4
CP
CT1
CT2
CT3
M
T1-T4
PM
EV1
PC
IPS
PS
RL
Dos
Ad
IN
Fc
R1
R2
LS
LS2
LS4
MT3
MT4
CP
CT1
CT2
CT3
M
T1-T4
PM
EV1
PC
IPS
PS
RL
Dos
Ad

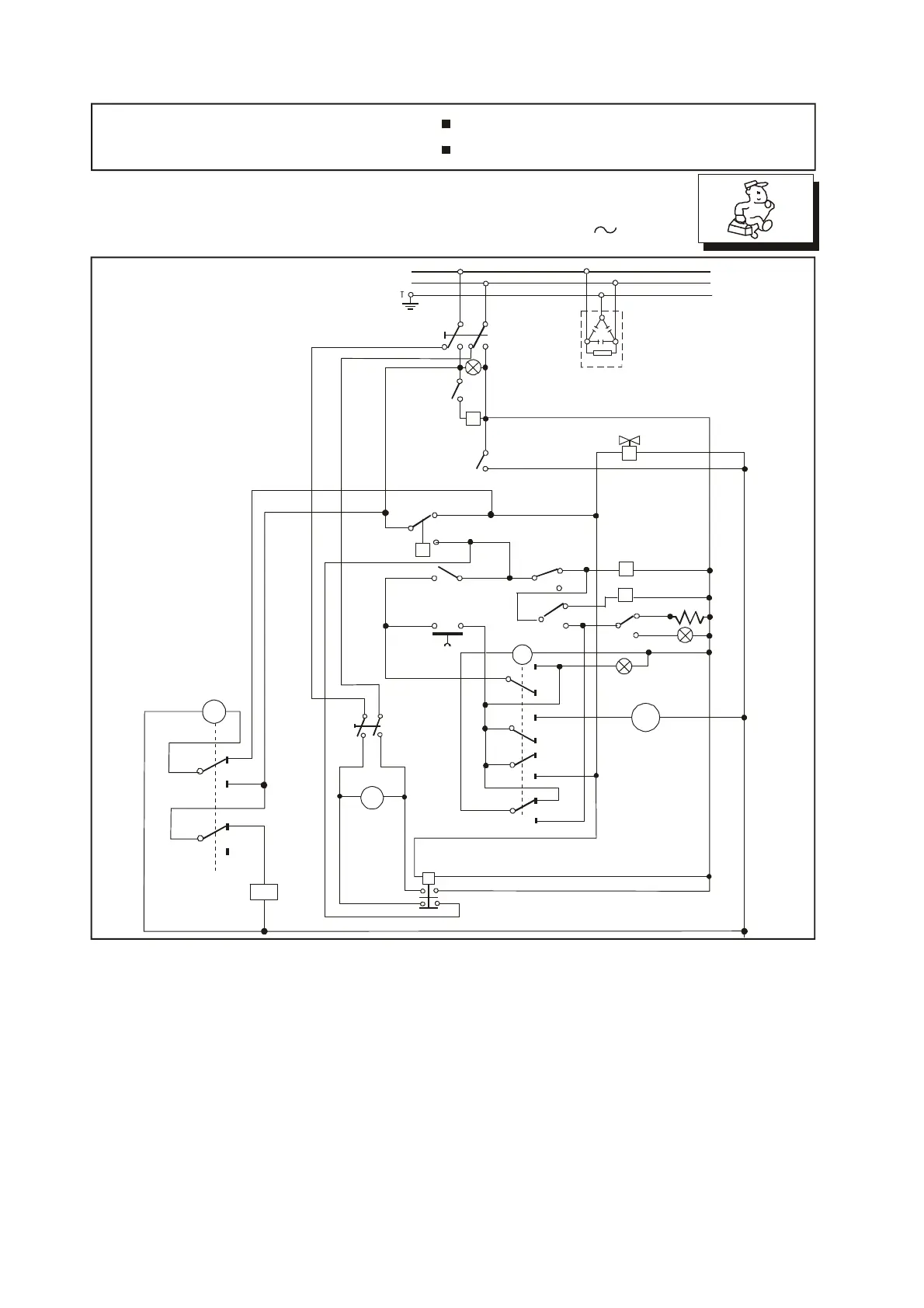

SCHEMA ELETTRICO
SCHALTSCHEMA
SCHEMA ELECTRIQUE
WIRING DIAGRAM
Main switch
Limit switch
Boiler elements
Tank elements
Main switch lamp
Temperature lamp
Cycle lamp
Safety contactor
Limit switch contactor
Pressure switch
Boiler thermostat
Tank thermostat
Safety thermostat
Timer motor
Timer
Electric pump
Loading/rinsing solen.valve
Cycle pushbutton
Drain pump switch
Drain pump
Drain pump relay
Detergent pump
Suppressor
Hauptschalter
Endschalter
Boilerheizung
Tankheizung
Netzkontrollampe
Temperatur kontrollampe
Zykluskontrollampe
Schütz für Sicherheit
Schaltrelais Fc
Druckwächter
Boilerthermostat
Tankthermostat
Sicherheitsthermostat
Timermotor
Timer
Pumpe
Elektrisches Wassereinlaufventil/Spülventil
Starttaster
Ablaufpumpe schalter
Ablaufpumpe
Schütz für Ablaufpumpe
Spülmitteldosiergerät
Entstörungsfilter
LS
R
N
MT4
Fc
MT4
MT4
P
M
CT2
EV1
LS4
LS2
IN
R2
T1
T2
T3
T4
PC
CT1
CP
1
2
3
25
4
5
15
7
8
10
11
6
17
12
14
13
PM
con pompa scarico e dosatore di lavaggio
avec pompe de vidange e doseur de lavage
with drain pump and detergent pump
mit Ablaufpumpe und Waschspülmitteldosiergerät
IPS
RL
PS
40
QS-NTDP1etv160699
17
MT3
MT1
CT3
Ad1
Motorino dosat.lavaggio
Timer dosat.lavaggio
Moteur doseur produit lessiviel
Timer doseur produit lessiviel
M1
T1a-T2a
M1
T1a-T2a
Deterg. pump timer motor
Detergent pump timer
Timermotor für Waschmitteldosiergerät
Timer fürWaschmitteldosiergerät
T2a
T1a
Dos
M1
230 V 50Hz
PS
