lamber S280 Instructions For The User

Interruttore generale
Finecorsa
Resistenza boiler
Resistenza vasca
Lampada spia linea
Lampada temperatura
Lampada spia livello e ciclo
Contattore resistenza boiler
Contattore di sicurezza
Contattore finecorsa
Pressostato
Termostato boiler
Termostato vasca
Termostato di sicurezza
Motorino timer
Timer
Pompa lavaggio
Elettrovalvola carico
Elettrovalvola risciacquo
Pulsante ciclo
Pulsante risciacquo freddo
Filtro antidisturbo
Dosatore di lavaggio
Interrupteur général
Microinterrupteur
Résistance Surchauffeur
Résistance Cuve
Lampe de ligne
Lampe témperature
Lampe de cycle
Contacteur rés. surchauffeur
Contacteur de sureté
Contacteur Microinterrupteur
Pressostat
Thermostat Surchauffeur
Thermostat Cuve
Thermostat de sureté
Moteur Timer
Timer
Pompe de lavage
Electrovanne chargement
Electrovanne rinçage
Bouton cycle
Bouton rinçage froid
Filtre ante-ennui
Doseur de produit lessiviel
IN
Fc
R1
R2
LS
LS2
LS4
MT1
MT3
MT4
CP
CT1
CT2
CT3
M
T1-T4
PM
EV1
EV2
PC
PRF
Ad
Dos
M1
T1a-T2a
LS5
PL5
M1
Ev5
IN
Fc
R1
R2
LS
LS2
LS4
MT1
MT3
MT4
CP
CT1
CT2
CT3
M
T1-T4
PM
EV1
EV2
PC
PRF
Ad
Dos

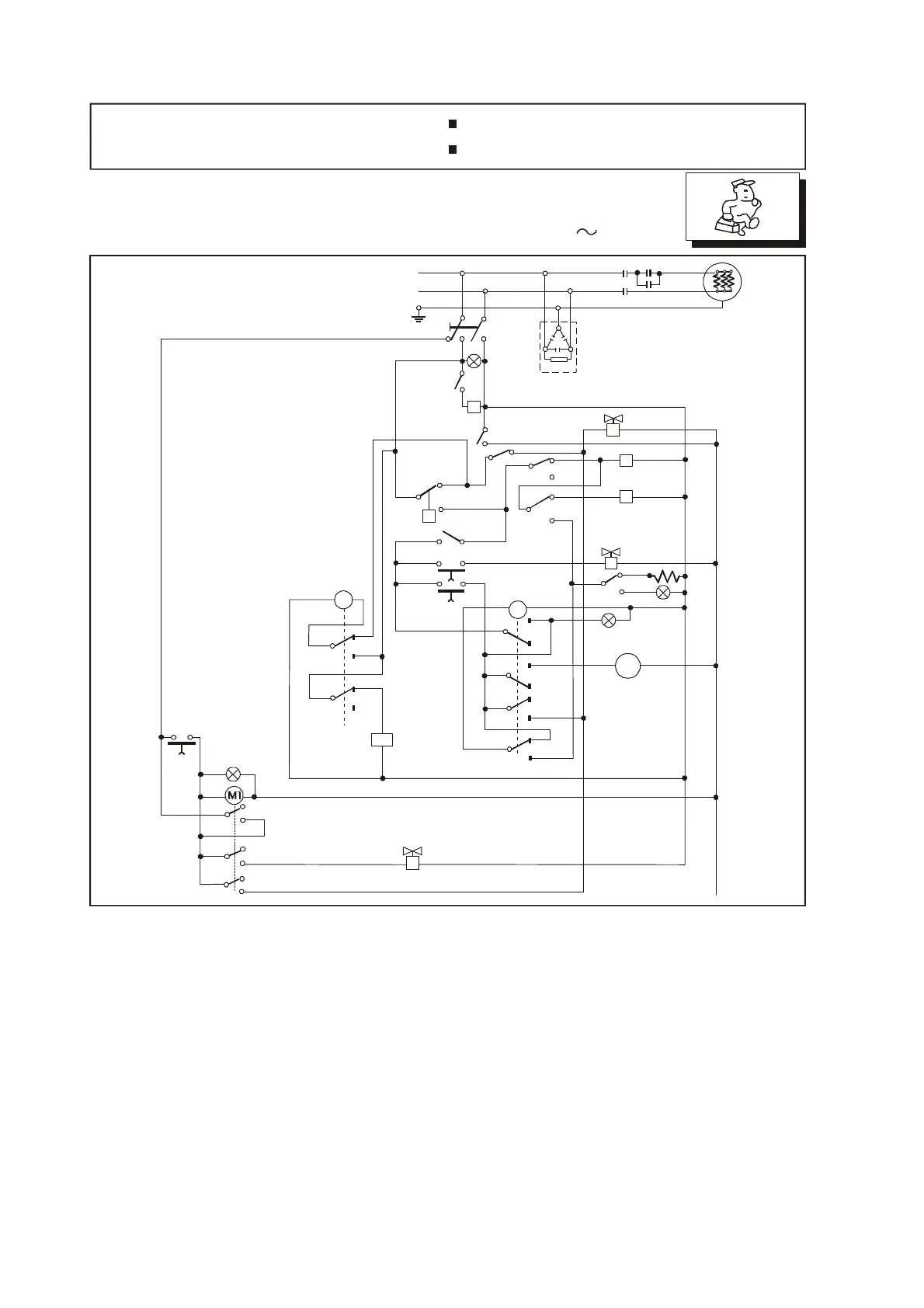

SCHEMA ELETTRICO
SCHALTSCHEMA
SCHEMA ELECTRIQUE
WIRING DIAGRAM
Main switch
Limit switch
Boiler elements
Tank elements
Main switch lamp
Temperature elements lamp
Cycle lamp
Boiler elements contactor
Safety contactor
Limit switch contactor
Pressure switch
Boiler thermostat
Tank thermostat
Safety thermostat
Timer motor
Timer
Electric pump
Loading solenoid valve
Rinsing solenoid valve
Cycle pushbutton
Cold rinsing pushbutton
Suppressor
Detergent pump
Hauptschalter
Endschalter
Boilerheizung
Tankheizung
Netzkontrollampe
Temperatur kontrollampe
Zykluskontrollampe
Schütz für Boilerheizung
Schütz
Schaltrelais Fc
Druckwächter
Boilerthermostat
Tankthermostat
Schützthermostat
Timermotor
Timer
Pumpe
Elektrisches Wassereinlaufventil
Elektrisches Spülventil
Hauptschalter
Kaltspülen
Entstörfilter
Waschspülmitteldosiergerät
Lavabicchieri
Lave-verres
Glasswashers
Gläserspüler
con dosatore di lavaggio e depuratore
avec doseur de produit lessiviel et adoucisseur
with detergent pump and water softener
mit waschspülmitteldosiergerät und Reinigungsapparat
LS
T
R
N
MT4
MT3
MT1
R1
MT4
MT4
Fc
MT4
P
M
CT2
EV1
EV2
LS4
LS2
IN
R2
T1
T2
T3
T4
PC
PRF
CT1
CT3
CP
1
2
4
3
5
15
7a
7
8
9
10
17
6
11
12
14
13
QS-NTDD-070403rev01
PM
MT3
MT1
Ad
40
Motorino dosat.lavaggio
Timer dosat.lavaggio
Lampada rigenera
Pulsante rigenera
Motorino rigenera
Elettrovalvola rigenera
Moteur doseur produit lessiviel
Timer doseur produit lessiviel
Lampe régénération
Bouton régénération
Petit moteur régénération
Electrovanne régénération
M1
T1a-T2a
LS5
PL5
M1
EV5
Deterg. pump timer motor
Detergent pump timer
Water softener lamp
Water softener pushbutton
Timer motor water softener
Water softener solenoid valve
Waschmitteldosiergerät timermotor
Waschmitteldosiergerät Timer
Reinigungslampe
Pulsierend reinigungs
Reinigungs timermotor
Elektrisches Reinigungsventil
T2a
T1a
Dos
M1
230 V 50Hz
DEP
EV5
LS5
PL5
T1a
T2a
T3a
18
19
20
