MANUTENTION
La plupart des composantes peuvent être inspectées en retirant le capot; pour inspecter la tête, il faut démonter
la plaque porte-composante, qui peut être accrochée au corps du brûleur dans deux positions, afin de pouvoir
agir de façon plus rationnelle. Le moteur, le transformateur et la vanne électromagnétique sont connectés à
la fiche/prise de courant; la photorésistance est introduite par pression.
ATTENTION:
avant de démonter le capot, débrancher le courant.

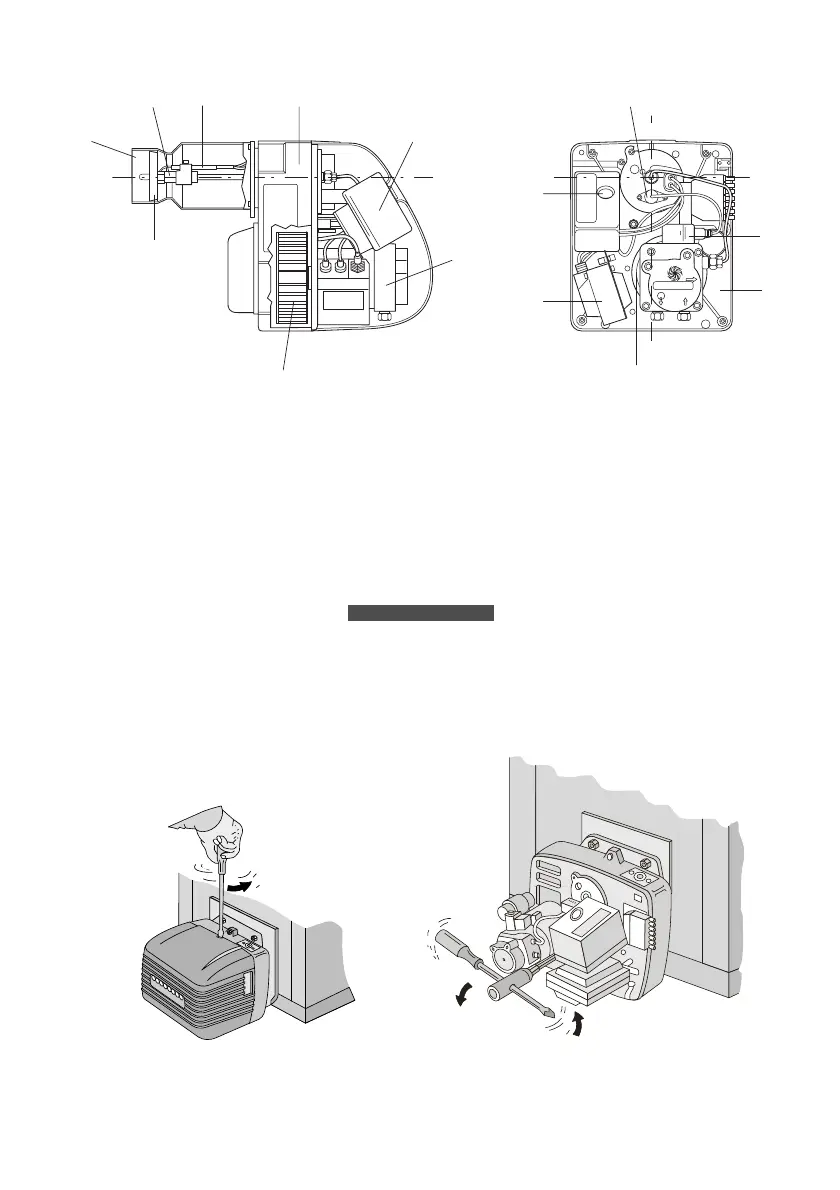

Fig A
En retirant le capot, on peut accéder à:
moteur-condensateur, boîte de control,
transformateur, photorésistance, pompe-vanne
électromagnétique.
Fig. B
En dévissant le pivot de fixation de la plaque, on peut
ouvrir le brûleur afin de pouvoir accéder au ventilateur,
au gicleur, aux électrodes et au préchauffeur.
1009DIS400
ECO 3 - 3R - 3RL / ECO 5 - 5R / ECO 7 - 7R
14
12
11
6
510
7
8
9
13
4
1
2
3
LEGENDE:
1 Plaque composante
2 Vanne électromagnétique
3 Photorésistance
4 Poussoir de déblocage
5 G/ électrodes
6 Ligne gicleur (avec préchauffeur mod. R.)
7 Boîte de control
8 Pompe
9 Moteur
10 Corps
11 Ventilateur
12 Déflecteur
13 Transformateur
14 Tube embouchemen
