40

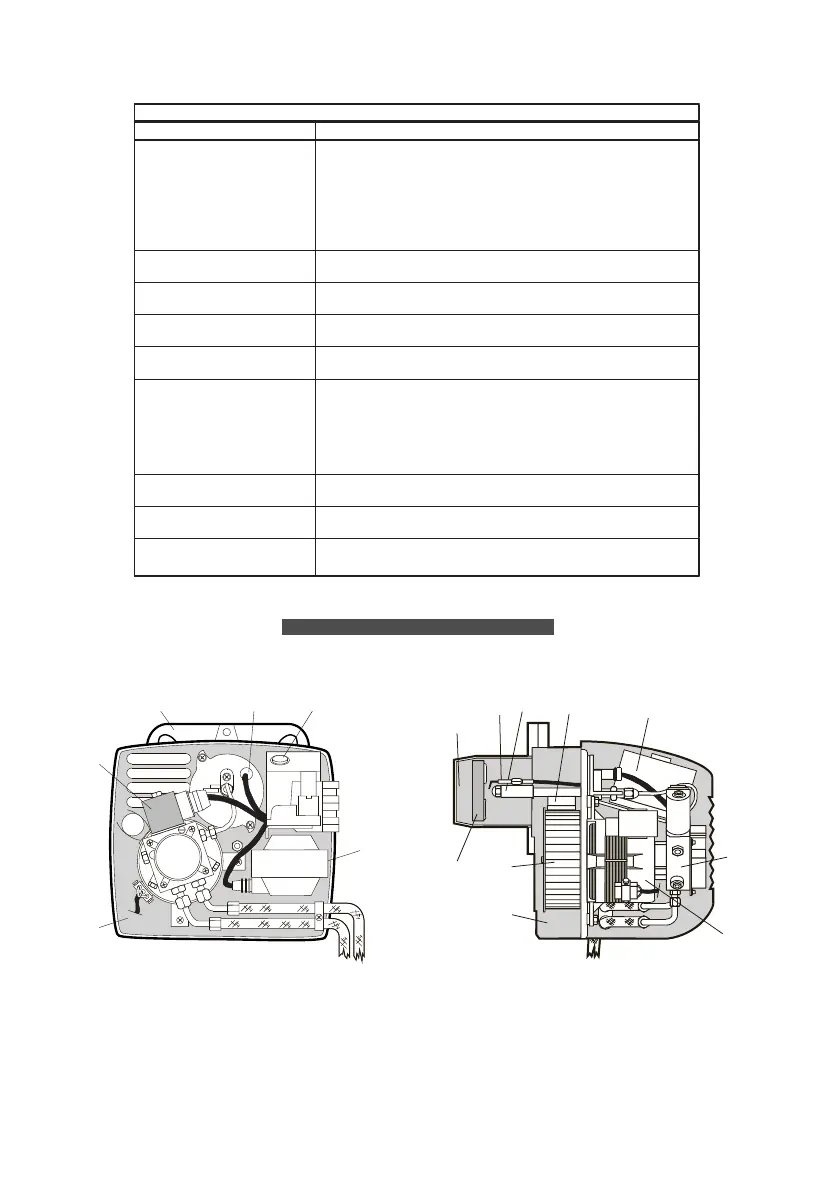

LEGENDE:
1 Plaque composante
2 Vanne électromagnétique
3 Bride d’attache
4 Photorésistance
5 Poussoir de déblocage
6 G/ électrodes
7 Ligne gicleur (avec préchauffeur mod. R.)
8 Clapet d'air automatique
9 Boîte de control
10 Pompe
11 Moteur
12 Corps
13 Ventilateur
14 Déflecteur
15 Transformateur
16 Tube embouchemen
COMPOSANTES PRINCIPALES
ECO 3 - 3R - 3RL / ECO 5 - 5R / ECO 7 - 7R
16
6
7
8
9
10
11
12
13
14
1009DIS205
15
54
3
2
1
1009DIS391
DIAGNOSTIC DES CAUSES A L’ORIGINE D’UN DYSFONCTIONNEMENT
OU D’UNE MISE EN SECURITE DE l’APPAREIL LMO
Récapitulation des pannes de fonctionnement
Indication optique Causes éventuelles
2 clignotements
4 4
Absence du signal de flamme
-
Dysfonctionnement des vannes du combustible.
-
Dysfonctionnement du détecteur de présence de
flamme.
-
Défectuosité au niveau du réglage du brûleur, absence
de combustible.
-
Raté d’allumage.
3 clignotements
4 4 4
Libre.
4 clignotements
4 4 4 4
Lumière étrangère à l’allumage.
5 clignotements
4 4 4 4 4
Libre.
6 clignotements
4 4 4 4 4 4
Libre.
7 clignotements
4 4 4 4 4 4 4
Absence du signal de flamme pendant le fonctionnement.
-
Dysfonctionnement des vannes du combustible.
-
Dysfonctionnement du détecteur de flamme.
-
Défectuosité au niveau du réglage du brûleur, absence
de combustible.
8 clignotements
4 4 4 4 4 4 4 4
Irrégularité du temps de préchauffage du combustible.
9 clignotements
4 4 4 4 4 4 4 4 4
Libre.
10 clignotements
4 4 4 4 4 4 4 4 4 4
Erreurs au niveau du branchement électrique ou pannes
de l’appareil.
