LAMBORGHINI ECO 3 - Posizionamento Elettrodi - Deflettore; Regolazione Pressione Pompa

8

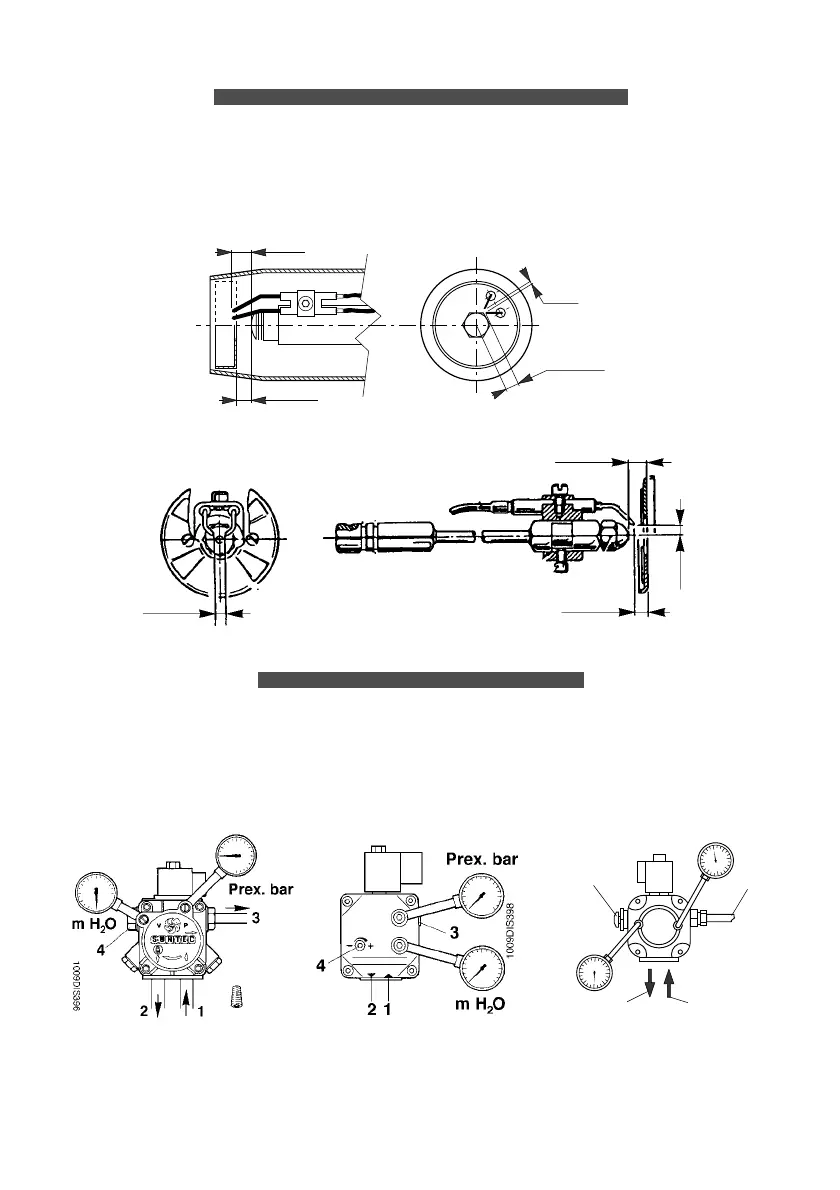

Dopo avere montato l'ugello, verificare il corretto posizionamento di elettrodi e deflettore, secondo le quote
sottoindicate in mm.
È opportuno eseguire una verifica delle quote dopo ogni intervento sulla testa.
La pompa è preregolata in fabbrica a 12 bar.
Per il controllo della pressione servirsi di un manometro a bagno d'olio.
La pressione può essere regolata fra 11 e 14 bar per i bruciatori ECO 3, ECO 5, ECO 7, ECO 10 e fra 7
e 14 bar per i bruciatori ECO 3R, ECO 3RL, ECO 5R, ECO 7R.
SUNTEC DANFOSS
1009DIS394
2÷3
2÷3
3
6÷6,5
LEGENDA
1 Aspirazione
2 Ritorno
3 Ugello
4 Regolazione pressione
1009DIS387
2
1
3
4
Prex. bar
m H O
2
DELTA (escluso ECO 10)
REGOLAZIONE PRESSIONE POMPA
POSIZIONAMENTO ELETTRODI - DEFLETTORE
ECO 3 - 3R - 3RL / ECO 5 - 5R / ECO 7 - 7R
ECO 10
4÷5
8÷11
1÷4
3+3,5
