LAMBORGHINI ECO 3 - Collegamenti Elettrici

6
122345678
101112
9
TR
M
MB
VE
FR
PR
Tm
2
FA
MA
TC-TA
TS
F
IG
B4
T2
T1 N
L1
S3
L
N
LS
N
N
CO
Z
H
PB
SC
1009DIS395

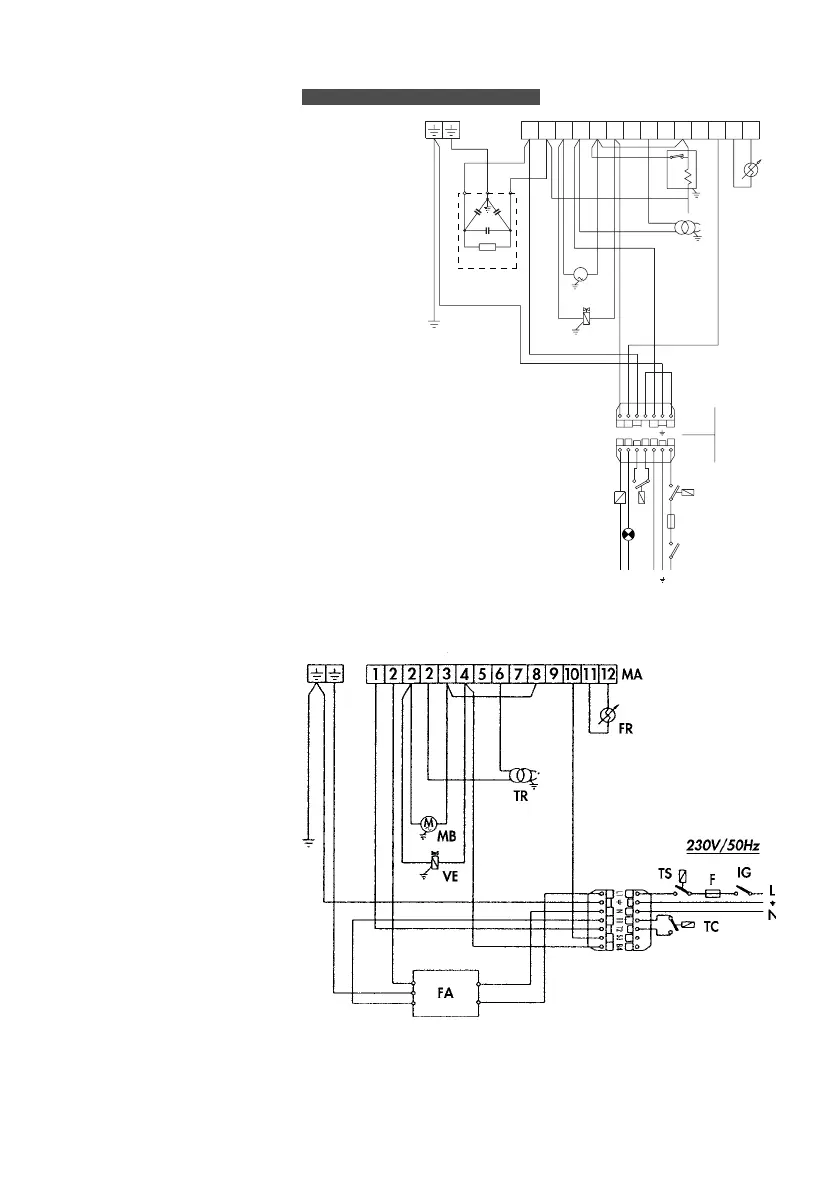

COLLEGAMENTI ELETTRICI
I collegamenti elettrici da effettuare a cura
dell'installatore sono:
—linea di alimentazione
—linea dei termostati
— eventuale lampada di blocco e/o contaore
ATTENZIONE:
— non scambiare il neutro con la fase
— eseguire un buon collegamento di terra
— il ponte 3-8 sulla basetta è presente solo
nei modelli senza preriscaldatore
LEGENDA
CO CONTAORE
F FUSIBILE
FA FILTRO ANTIDISTURBO
FR FOTORESISTENZA
IG INTERRUTTORE GENERALE
LS LAMPADA SICUREZZA
MA MORSETTIERA APPARECCHIATURA
MB MOTORE BRUCIATORE
PB PRESA BRUCIATORE
PR PRERISCALDATORE
SC SPINA
TA-TC TERMOSTATO CALDAIA AMB.
TR TRASFORMATORE D'ACCENSIONE
TS TERMOSTATO SICUREZZA
Tm TERMOSTATO DI MINIMA
VE VALVOLA ELETTROMAGNETICA
LEGENDA
F FUSIBILE
FA FILTRO ANTIDISTURBO
FR FOTORESISTENZA
IG INTERRUTTORE GENERALE
MA MORSETTIERA APPARECCHIATURA
MB MOTORE BRUCIATORE
TC TERMOSTATO CALDAIA
TR TRASFORMATORE DI ACCENSIONE
TS TERMOSTATO DI SICUREZZA
VE VALVOLA ELETTROMAGNETICA
ECO 3 - 3R - 3RL / ECO 5 - 5R / ECO 7 - 7R
ECO 10
