MONTAGE AN DEN KESSEL
1009DIS393
32
1
4
85 M8
135 ÷ 160
45˙
5
ECO 7 - 7R

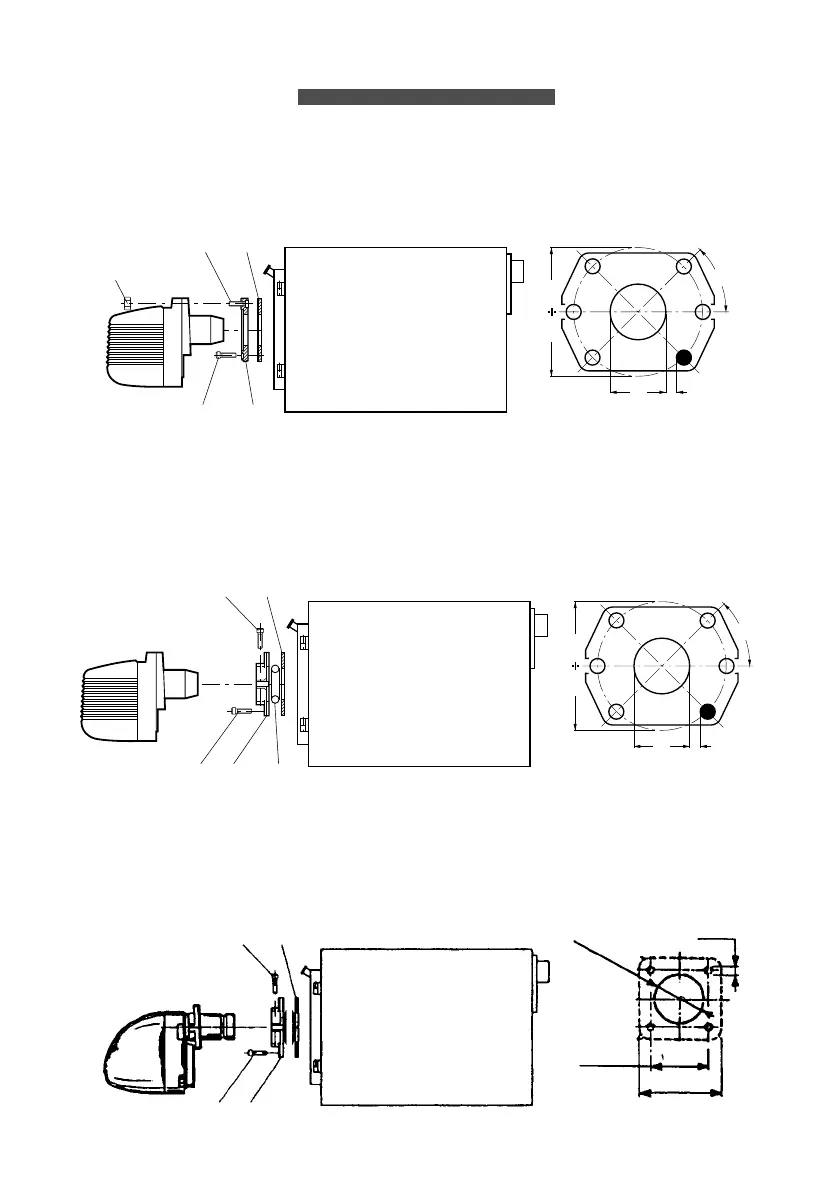

Den Flansch 2 mit 4 Stück Schrauben 3 (M8 x 25) an den Kessel schrauben, dabei die Wärmdea-dämmung 4 und das
Isolierseil 5 nach Ab-bildung dazwischen-legen. Den Brenner in den Flansch/Kessel einführen und die Schraube 1 auf
dem Flansch festschrau-ben, wobei der Brenner fixiert wird.
1009DIS388
32 5
1
4
95 M8
140 180
45˙
ECO 10
Den Flansch 2 mit 4 Stück Schrauben 3 (M8 x 25) an den Kessel schrauben, dabei die Wärmdea-dämmung 4 nach
Ab-bildung dazwischen-legen. Den Brenner in den Flansch/Kessel einführen und die Schraube 1 auf dem Flansch
festschrau-ben, wobei der Brenner fixiert wird.
ECO 3 - 3R - 3RL / ECO 5 - 5R
Gewindeschraube 1 (M8 x 30) in den Flansch 2 stecken - den Flansch 2 mit den Schrauben 3 (4 Stück M8 x 20) am Kessel
befestigen, dabei auch die Wärmedämmung 4 dazwischenlegen.
Den Brenner nun in den Flansch/Kessel enführen und mit der Schraub-mutter 5 in die Gewin-deschraube 1 schrauben.
14
32
110 ÷1 50
180
M8
Ø120
