3
1. 硬件概述
3. 硬件安装
利用前面的控制台端口，可以通过一台哑终端或安装有终端仿真软件的PC机实现本地访问
管理功能，并对所连接的设备进行管理。
这些设备端口允许使用适配器和标准5类电缆与串行设备进行简单、灵活的连接。将5类电
缆的一端连接到设备端口上，另一端连接到与目标系统串行控制台相连的适配器上。
例如，要将一台PC连接到SLC 8000的控制台端口，您只需要RJ45转DB9F适配器和设备随附
的标准5类电缆。
设备端口和控制台端口的默认通信参数如下：
• 9600 波特率 • 1 停止位 • 8 数据位 • 无流控制 • 无奇偶校验
注意：SLC 8000设备端口默认是颠倒的，但可通过软件配置。
2. 连接SLC 8000
默认颠倒
!
感谢您选择Lantronix。 请注册SLC 8000控制台管理器，以接收固件和文档更新的通知，网址为
www.lantronix.com/product-registraon.
配件 件号 数量
对于交流电源型号：仅随附交流电源线
500-041-ACC
单电源1根，双电源2根
对于直流电源型号：仅直流安装套件
083-152-ACC 1
RJ45至RJ45，5类电缆，2 m (6.6 英尺)
200.0062 1
RJ45转DB9F适配器*
200.2070A 1
RJ45环回电缆*
500-153 1

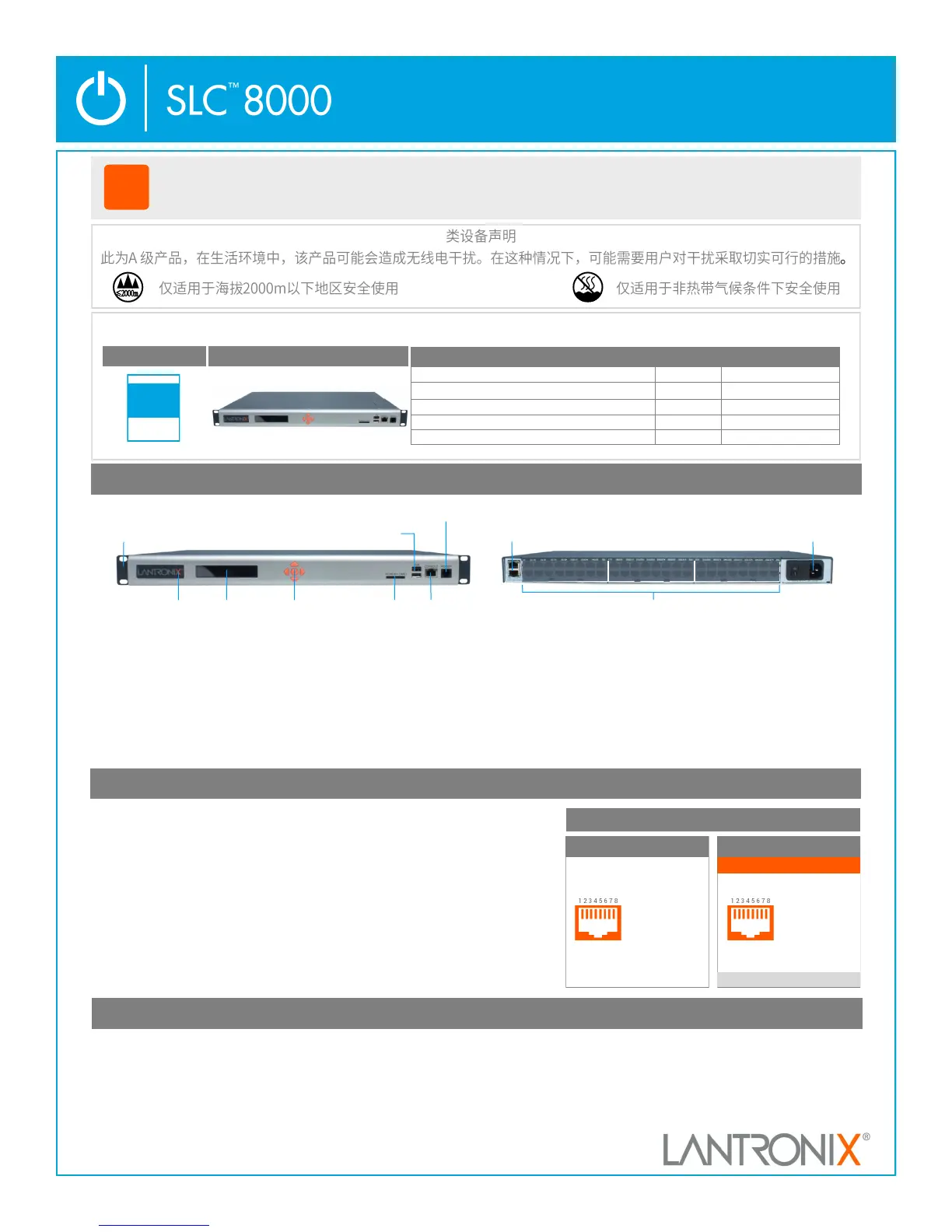

SLC 8000控制台管理器 快速入门指南
入门
指南
包装内容
Lantronix SLC 8000高级控制台管理器使IT专业人员能够安全地远程管理服务器和联网设备。利用大多数服务器和联网设备内置的控制台或应急管理端
口，SLC 8000可随时随地提供远程访问。唯一需要的就是所连接设备上有可用的控制台、AUX或串行端口。通过带内管理，您可以从几乎任何地方通
过网络使用Telnet或安全外壳(SSH)等熟悉的工具来管理设备。带外管理提供从本地终端的访问或通过内部调制解调器（件号56KINTMODEM- 01，另
售）进行访问。如果使用了调制解调器，则在IP网络不可用的情况下可以通过拨号访问。一旦建立连接，用户通过控制台端口可以访问到服务器或IT
设备的命令行界面（CLI），进而完成维护或管理任务。利用前端LCD面板和数字小键盘可以方便快速地进行网络配置。
所有SLC 8000型号均与各种设备兼容，包括：
• 交换机 • 路由器 • 防火墙 • 服务器 • UPS系统 • PBX系统 • 电信交换机 • PDU
1. 将设备安装在一个19英寸机架上。
警告：不要堵住设备两侧的散热孔。如果安装在封闭机架内，建议机架配备一个排风扇。
2. 使用相应的电缆和适配器将设备连接到本设备背面的带编号设备端口。
3. 如果安装了内部调制解调器，则在SLC 8000的前面板调制解调器端口到电话线之间连接一根RJ11电缆。
4. 使用上部网络端口（以太网1）将设备连接到网络。
5. 连接电源线并接通电源。
6. 等待约一分半钟，直到启动过程完成。当启动过程结束时，
LCD上出现SLC型号名称和时钟。还可能显示检测到的故障或过程消息。
1. CTS (输入)
2. DSR (输入)
3. RX (输入)
4. GND
5. GND
6. TX (输出)
7. DTR (输出)
8. RTS (输出)
1. RTS (输出)
2. DTR (输出)
3. TX (输出)
4. GND
5. GND
6. RX (输入)
7. DSR (输入)
8. CTS (输入)
控制台端口 (RS-232) 设备端口 (RS-232)
默认针脚分配
可通过软件颠倒
控制台管理器‐快速入门指南
设备端口（模块化）
前视图 后视图
LCD
（液晶显示屏）
数字小键盘
SD卡槽 控制台端口
调制解调器（可选）
双USB端口
LED指示灯
前中后
安装支架
第1组
第2组
第3组
A
只适用于具有RJ45模块型号
*只附在具有RJ45模块型号内
10/100/1000
双网络端口
电源插口
（双交流、单交流或双直流）
