LAS 16260 - Branchement Électrique; Entretien et Nettoyage

6
ce des sources de chaleur telles que l‘échappement, le catalyseur et les pièces rotatives. Veillez à ce que le fusible soit facilement accessible dans
le câble de raccordement. Dans les compartiments moteur étroits, il peut être nécessaire de monter plusieurs appareils de défense à ultrason
contre les martres car l‘ultrason peut être fortement isolé par des obstacles.
Branchement électrique
Vériez d‘abord si la pince 15, + du commutateur d‘allumage branché, lors d‘allumage branché à la masse, pince 31, est branchée. Dans ce cas,
choisissez le mode de branchement « Automatique ». Si ce n‘est pas le cas, vous pouvez connecter l‘appareil en mode « avec relais commutateur
» ou « fonctionnement continu » (pas occasionnel dans le cadre du Code de la Route).
Automatique
Connectez le câble + (câble rouge avec fusible) au + continu, pince 30. Connectez le câble - (câble noir avec œillet en anneau) au + branché du
commutateur d‘allumage, pince 15. L‘appareil est éteint lorsque l‘allumage est branché.
Avec relais commutateur
Pour ce type de branchement, vous aurez besoin d‘un relais commutateur 12V (non fourni à la livraison). Branchez le relais et l‘appareil de
défense à ultrason contre les martres comme suit :
30 au + permanent
85 à la masse, pince 31
86 au + branché du commutateur, pince 15
87 n‘est pas nécessaire
87a au câble rouge de l‘appareil à ultrason
Câble noir de l‘appareil à ultrason à la masse.

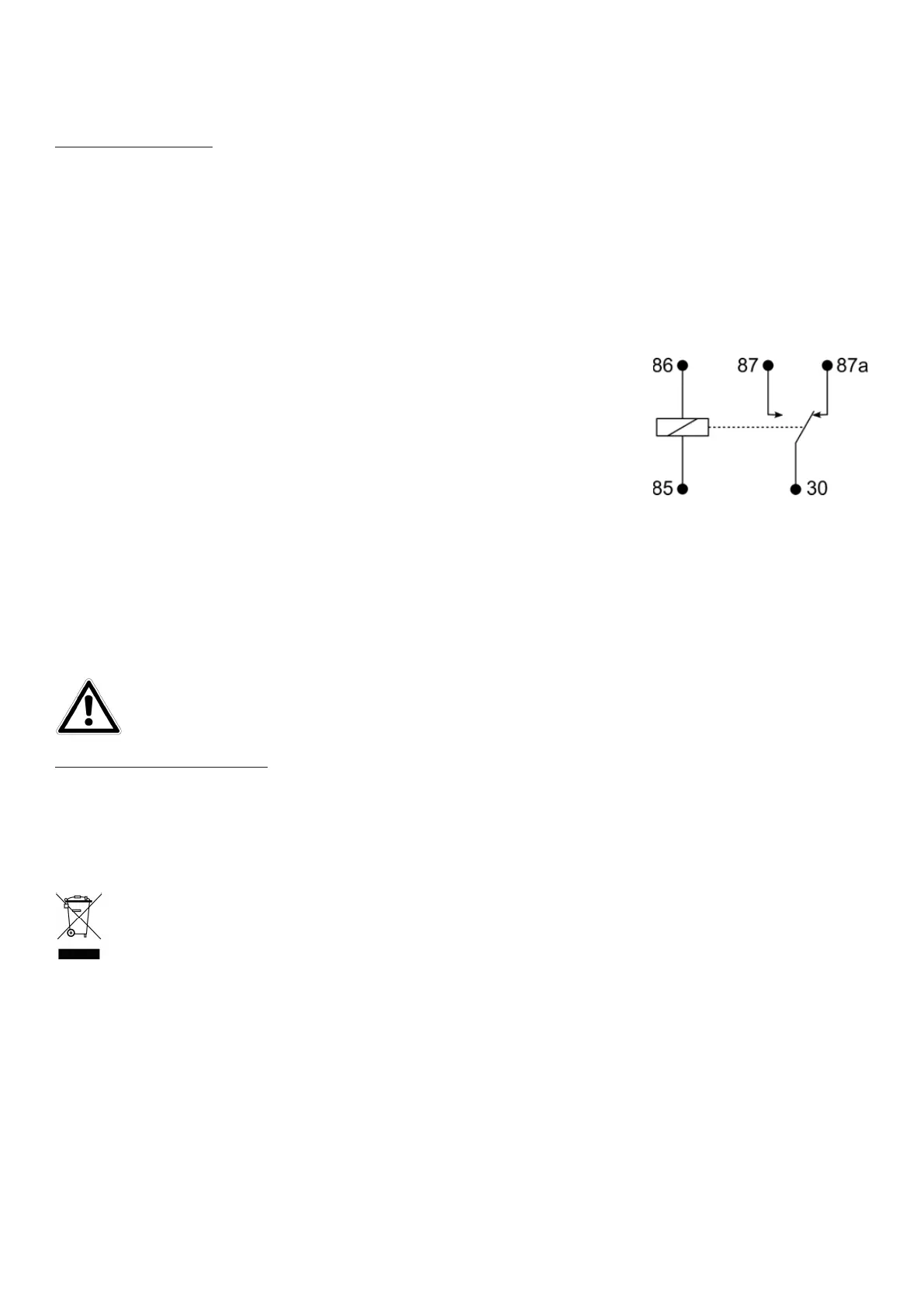

Pince 31 Schéma de branchement relais commutateur
L‘appareil est maintenant éteint lorsque l‘allumage est branché.
Fonctionnement continu (pas occasionnel dans le cadre du Code de la Route)
Connectez le câble + (câble rouge avec fusible) au + continu, pince 30. Connectez le câble - (câble noir avec œillet à anneau) à la masse, pince
31. L‘appareil fonctionne maintenant en mode continu, donc aussi pendant le trajet.
Rebranchez les piles et contrôlez la bonne position des pinces de polarité.
Assurez-vous qu‘aucune autre fonction du véhicule ne soit compromise lors du montage de l‘appareil de défense à ultrason contre les martres.
ATTENTION : Les piles peuvent être déchargées après une longue période de non-utilisation.
Remplacer un fusible défectueux
Dévissez le boîtier du porte-fusible dans le câble +. Remplacez le fusible défectueux par un neuf de la même valeur, F 200mA 250V, fusible.
Revissez le porte-fusible.
Entretien et nettoyage
À condition d‘être utilisé conformément aux spécicités pour lesquelles il a été conçu, l‘appareil n‘exige pas de maintenance.
Consignes pour la protection de l‘environnement
Ne jetez pas d‘appareil électrique aux ordures ! Les appareils électriques et électroniques usagés doivent être collectés séparément et
être envoyés pour un recyclage écologique. Renseignez-vous quant aux possibilités d‘élimination d‘appareils électriques et
électroniques usagés auprès de votre administration communale ou municipale.
