Introduction
Le Bootgun ne doit être utilisé que pour le montage des soufflets extensibles sur
les joints homocinétiques automobiles. La plaque du fabricant se trouve au bout
de la poignée.
Spécifications
Pression d’air de fonction: 4 – 8
Poids: 2 Kg
Dimensions: 465mm x 148 x 148mm
Niveau de bruit: <70dB (A)
Diamètre maximum du joint: 115 mm
Bootgun est garanti deux ans dès l’achat. Cette garantie n’est pas valable si le
produit a été modifié ou employé abusivement. Vos droits statuaires ne sont
pas affectés.
Sécurité
Lire et suivre attentivement les instructions d’opération et de sécurité.
Pression maximum d’opération 8 BAR (115 psi). Les voies d’air sont
dangereuses – traitezles avec respect. Garder les mains hors de contact des
pièces mobiles. Ne pas utiliser le Bootgun près de la figure ou du corps. Ne pas
utiliser sauf pour le montage des soufflets homocinétiques. Si la pression de la
voie d’air excède 8 bar, monter un régulateur. Démonter le Bootgun de l’air.
Mise en service
Avant l’utilisation, vérifier que les écrous de soutènement sont fermes. Si on
laisse tomber le Bootgun, vérifier la pression de la voie d’air avant de connecter
le Bootgun. Le Bootgun ne doit être utilisé QUE par les personnes ayant des
connaissances des outils pneumatiques.
Entretien
Ne pas essayer de nettoyer ou réparer le Bootgun pendant que la voie d’air est
connectée. L’entretien routine n’est pas nécessaire pour le Bootgun. N’utiliser
que de pièces de rechange obtenues de votre fournisseur.
Montage / Démontage
Aucun montage ou démontage n’est nécessaire. Le raccord d’air peut être
changé si nécessaire. Le corps est enfilé pour accepter un raccord d’air de 1/4
d’un pouce en diamètre.

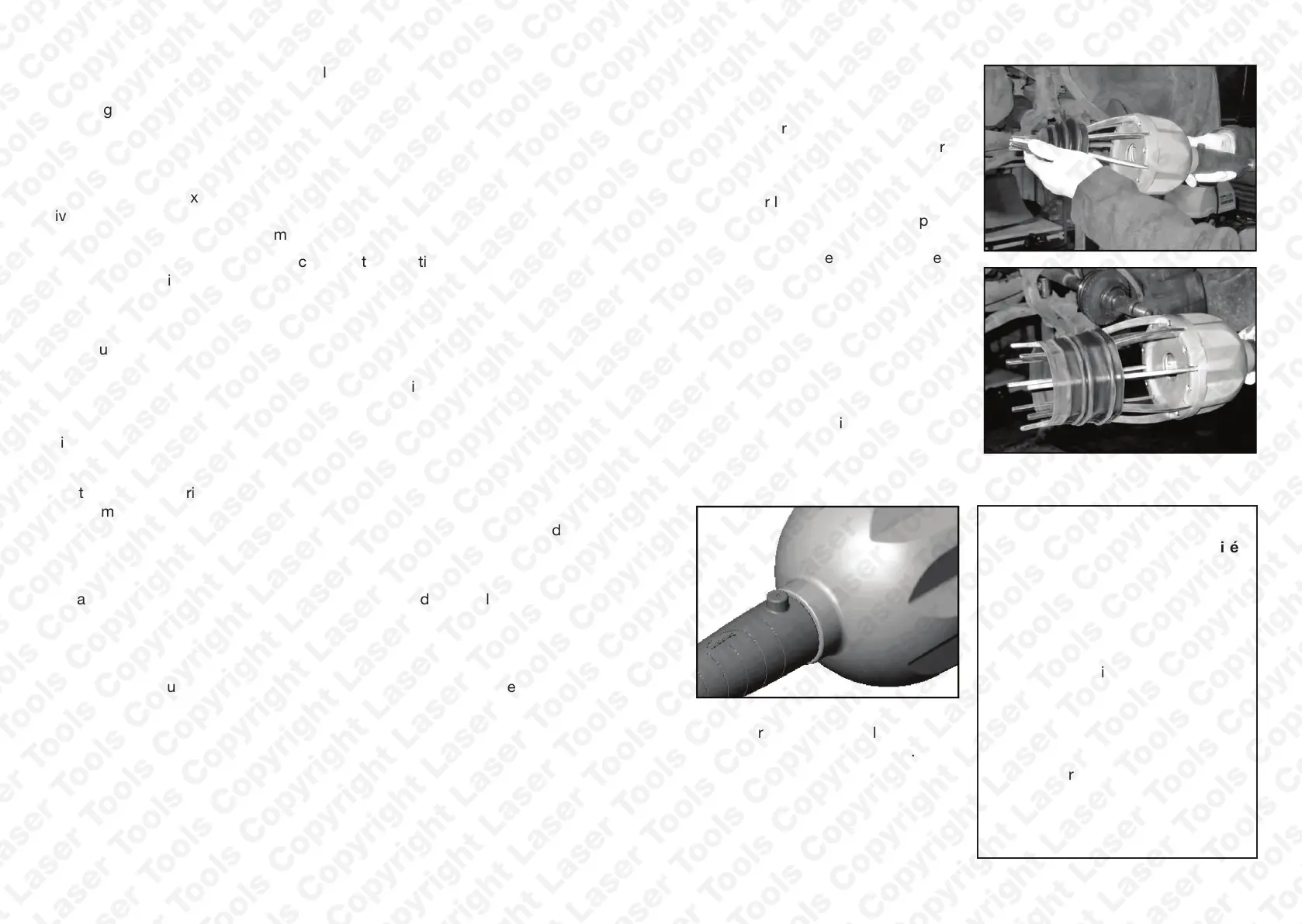

Opération
1. Faire glisser le soufflet sur les bras,
grande extrémité du soufflet. S’il
s’agit d’un montage à côté boîte,
il faut tourner le soufflet à l’envers
avant de le faire glisser sur les bras
de l’outil.
2. Presser le bouton “+” jusqu’à ce
que les bras s’ouvrent assez pour
poserle soufflet sur le joint. Tenir
les mains loin des pièces mobiles.
3. La voie d’air peut être débranchée
si nécessaire. Les bras restent
ouverts jusqu’à ce que le bouton
“-” soit pressé.
4. Mettre le Bootgun sur le joint
homocinétique et presser le bouton
(“_”). Tenir les mains loin des
pièces mobiles.
5. Retirer le Bootgun, en laissant le
soufflet en position correcte. Finir
le montage du soufflet selon la
méthode normale.
Liste de pièces Bootgun
Art. Description Quantité
1 Le corps principal 1
2 Le piston 1
3 Le haut 1
4 Les bras 8
5 Le sceau 1
6 Les chevilles 8
7 Le ressort conique 1
8 Le boulon 8
9 Le bouton de
déclenchement d’air 1
10 L’écrou 8
11 La manche en caoutchouc 1
12 Le raccord d’air 1
13 La plaque 1
